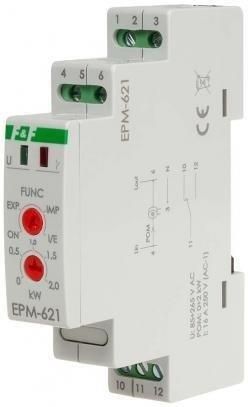

F&F Przekaźnik Prądowy 16A 80-265V Ac Epm-621 F&F

F&F Przekaźnik Prądowy 16A 80-265V Ac Epm-621 F&F - Opis

Elektroniczny przekaźnik mocy pobranej i oddanej do sieci, moc mierzona 0÷2kWPrzekaźnik kierunku poboru energii (pobierana/oddawana).
to dwukierunkowy miernik energii elektrycznej czynnej. Przeznaczony do pracy w sieci 1 fazowej.

Sygnalizuje przekroczenia ustawionego poziomu mocy:
- pobieranej z sieci,
- zwracanej do sieci,
- w obu kierunkach.
Działanie przekaźnika prądowego EPM-621
Za pomocą przełączników ustawiamy funkcję pracy oraz wartość progu zadziałania.

Przekaźnik posiada 4 tryby pracy:

• ON - tryb testowy (załączenie przekaźnika wyjściowego)
• EXP - kontrola mocy oddawanej do sieci (przepływ w kierunku Odbiór - Źródło)
• IMP - kontrola mocy pobieranej z sieci (przepływ w kierunku Źródło - Odbiór)
• I/E - kontrola mocy niezależnie od kierunku przepływu

Po przekroczeniu ustawionej wartości mocy styk zostanie zamknięty (poz. 11-12). Spadek mocy poniżej nastawionej wartości progowej spowoduje automatyczne otwarcie styku (poz. 11-10).

• Napięcie zasilania: 80÷265 V AC
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Zakres pomiarowy: 0÷2 kW
• Czas powrotu: 1 s
• Histereza powrotu zasilania: 5%
• Prąd obwodu mierzonego Im: 16 A
• Czas zadziałania: 1 s
• Przyłącze: zaciski śrubowe 2,5 mm² (...) więcej
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

EPM-621 schemat CAD dxf (394.26k)EPM EPP deklaracja CE 2023 (178.5k)EPM-621 instrukcja obsługi (87.49k) mniej
