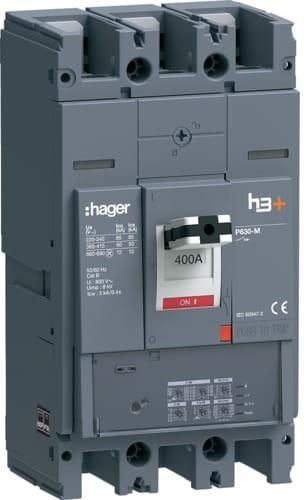

Hager Mccb Wyłącznik Mocy H3+ P630 Lsi 3X400A 50Ka (Hmw400Jr)

Hager Mccb Wyłącznik Mocy H3+ P630 Lsi 3X400A 50Ka (Hmw400Jr) - Opis

Konstrukcja Forma: zgodnie z DIN EN 50173-1:2011-09 Liczba biegunów chronionych: 3 Liczba biegunów: 3 P Układ biegunów: 3P3D Montaż: płyta montażowa Funkcje Urządzenie kompletne z jednostką zabezpieczającą: tak Jednostka wyzwalania: LSI Jako instalacja awaryjnego zatrzymania: nie Jako przełącznik główny: tak Jako wyłącznik bezpieczeństwa: nie Jako przełącznik konserwacji / naprawy: tak Wersja odłącznika mocy: tak Zintegrowana ochrona przed doziemieniem: nie Kompatybilność Zgodność z montażem szynowym DIN: nie Nadaje się do bloku FI: tak Elementy sterujące i wskaźniki Zintegrowany napęd silnikowy: nie Połączenia Przyłącze PTA występuje (komunikacja): tak Przyłącze ZSI występuje (komunikacja): nie Przyłącze ACP występuje (komunikacja): nie Przyłącze CIP występuje (komunikacja): nie Przyłącze MIP występuje (komunikacja): tak Przyłącze OAC występuje (komunikacja): nie Charakterystyka elektryczna Częstotliwość: 50/60 Hz Typ napięcia zasilającego: AC Napięcie znamionowe łączeniowe Ue (AC): 220/690 V Napięcie Znamionowe napięcie izolacji Ui: 800 V Znamionowe napięcie udarowe wytrzymywane Uimp: 8 kV Z wyzwalaczem podnapięciowym: nie Prąd Zdolność wyłączania 400V (NF EN 60947-2): 50 kA Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60 947-2: 85 kA Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60 947-2: 85 kA Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60 947-2: 85 kA Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60 947-2: 50 kA Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60 947-2: 50 kA Znam. zwarciowa (...) więcej zdolność łączeniowa Icn dla 415V AC wg PN-EN 60 947-2: 50 kA Znam. zwarciowa zdolność łączeniowa Icn dla 660V AC wg PN-EN 60 947-2: 12 kA Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60 947-2: 12 kA Zdolność wyłączania 1P przy 230 V (EN 60947-2).: 10 kA Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 10 kA Zdolność wyłączania 1P przy 415 V (EN 60947-2).: 10 kA Prąd znam. wyłączalny zwarc. graniczny Icu dla 220V AC wg PN-EN 60947-2: 85 kA Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 85 kA Zdolność wyłączania 240V (NF EN 60947-2): 85 kA Prąd znam. wyłączalny zwarc. graniczny Icu dla 380V AC wg PN-EN 60947-2: 50 kA Zdolność wyłączania 415V (NF EN 60947-2): 50 kA Prąd znam. wyłączalny zwarc. graniczny Icu dla 660V AC wg PN-EN 60947-2: 12 kA Zdolność wyłączania 690V (NF EN 60947-2): 12 kA Moc Straty mocy na biegun dla prądu znamionowego: 30 W Strata mocy na biegun dla 0,63*In: 12 W Strata mocy na biegun dla 0,8*In: 19,2 W Całkowite straty mocy dla prądu znamionowego: 90 W Całkowita strata mocy prze 0,63*In: 36 W Całkowita strata mocy prze 0,8*In: 57,6 W Zadziałanie Czas reakcji przy otwieraniu: 10 ms Wymiary Głębokość produktu: 150 mm Wysokość produktu: 260 mm Szerokość produktu: 140 mm Instalacja / Montaż Moment dokręcający: 18Nm Przstosowany do montażu od frontu: nie Montaż na szynie TS z opcjonalnym adapterem: nie Przystosowany do montażu na podłodze: tak Nadaje się do montażu pośredniego: nie Nadaje się do montażu rozdzielacza: tak Podłączenie Połączenie: połączenie z przodu Rodzaj przyłącza: Zacisk Ochrona Funkcja ochrony uziemienia (GF): nie Ochrona przed zwarciem (Ii): tak Ochrona przed zwarciem (Ii): maksymalna wartość prądu: 4800 A Ochrona przed zwarciem (Ii): dezaktywowana: nie Ochrona przed zwarciem (Ii): Referencja do ustawienia prądu: Ii x In Ochrona przed zwarciem (Ii): chwilowy współczynnik ustawiania: 3/4/5/6/7/8/10/11/12 Ochrona przed przeciążeniem z opóźnieniem długoczasowym (ltd): tak Długoczasowa ochrona przed przeciążeniem (ltd): dezaktywowana: nie Ochrona przewodu neutralnego (NP): nie Alarm wstępny (PTA): tak Ochrona przed zwarciem krótkoczasowa (std): tak Ochrona przed zwarciem krótkoczasowa (std): dezaktywowana: tak Ochrona przed zwarciem krótkoczasowa (std): Isd tolerancja: 10 % Ochrona przed zwarciem (std): Referencja do ustawienia prądu: Isd xIr Ochrona przed zwarciem krótkoczasowa (std): Wartość zadziałania (Isd): 1,5 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 Ochrona przed zwarciem krótkoczasowa (std): Czas opóźnienia (tsd): 50/100/200/300/400 ms Ochrona przed zwarciem zgodnie z krzywą I²t: tak Funkcja ochrony przed zwarciem (I²t): dezaktywowana: tak Ochrona przed zwarciem (std): Dezaktywacja małej częstotliwości: tak Przewód Materiał przewodów: Cu Ustawienia Wartość prądu Ir1 suwak regulacyjny: 160/180/200/225/250/300/350/370/400 A Współczynnik regulacji Ir2: 0,91/0,92/0,93/0,94/0,95/0,96/0,97/0,98/0,99/1 Wyposażenie Z wyzwalaczem napięcia opcjonalnie: nie Akcesoria dodatkowe: tak Opcjonalny napęd silnikowy: tak Norma Norma: IEC 60947-2 Dyrektywa europejska WEEE: dotyczy Bezpieczeństwo Stopień ochrony: IP4X Warunki użytkowania Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 3 Temperatura Temperatura kalibracji: 50 °C mniej
