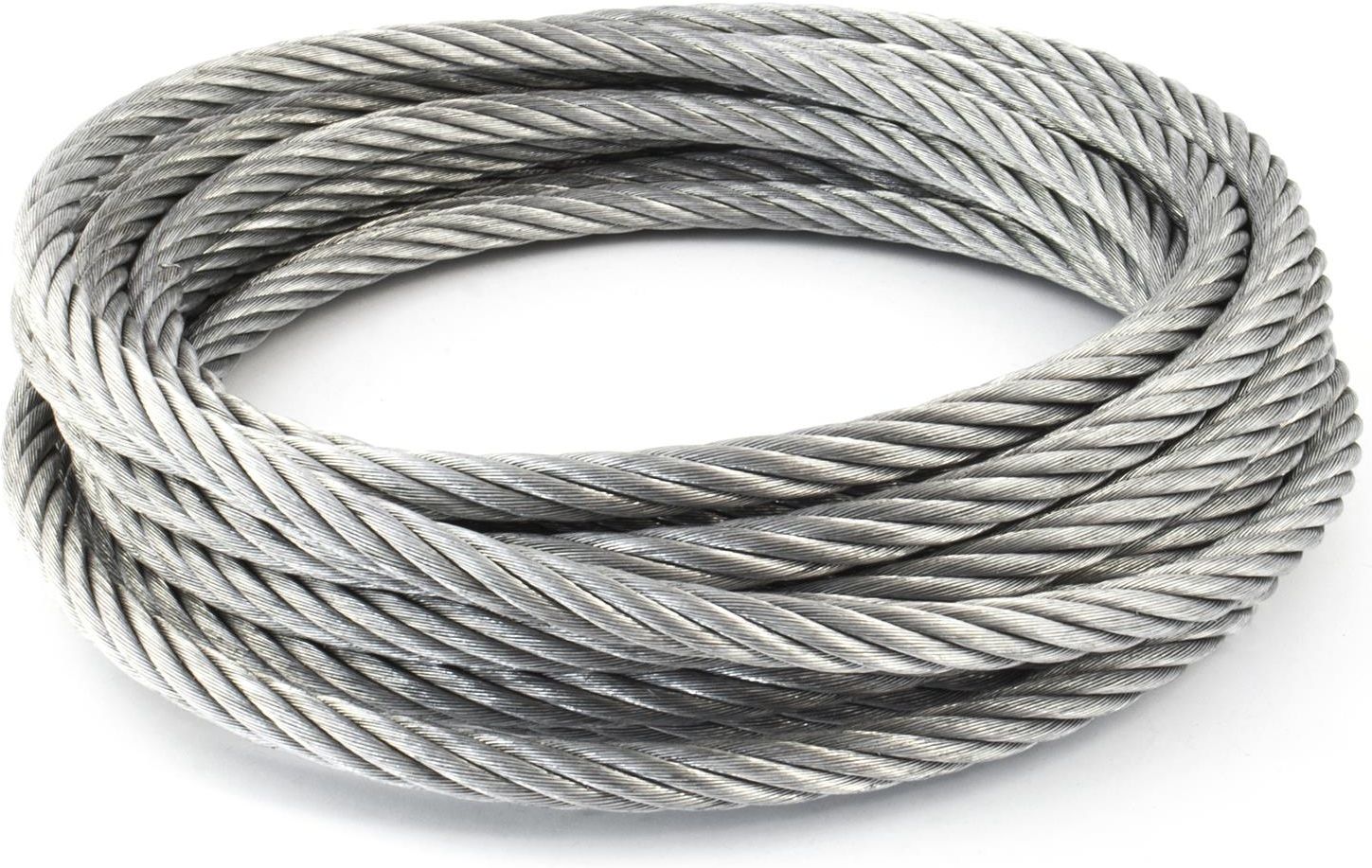

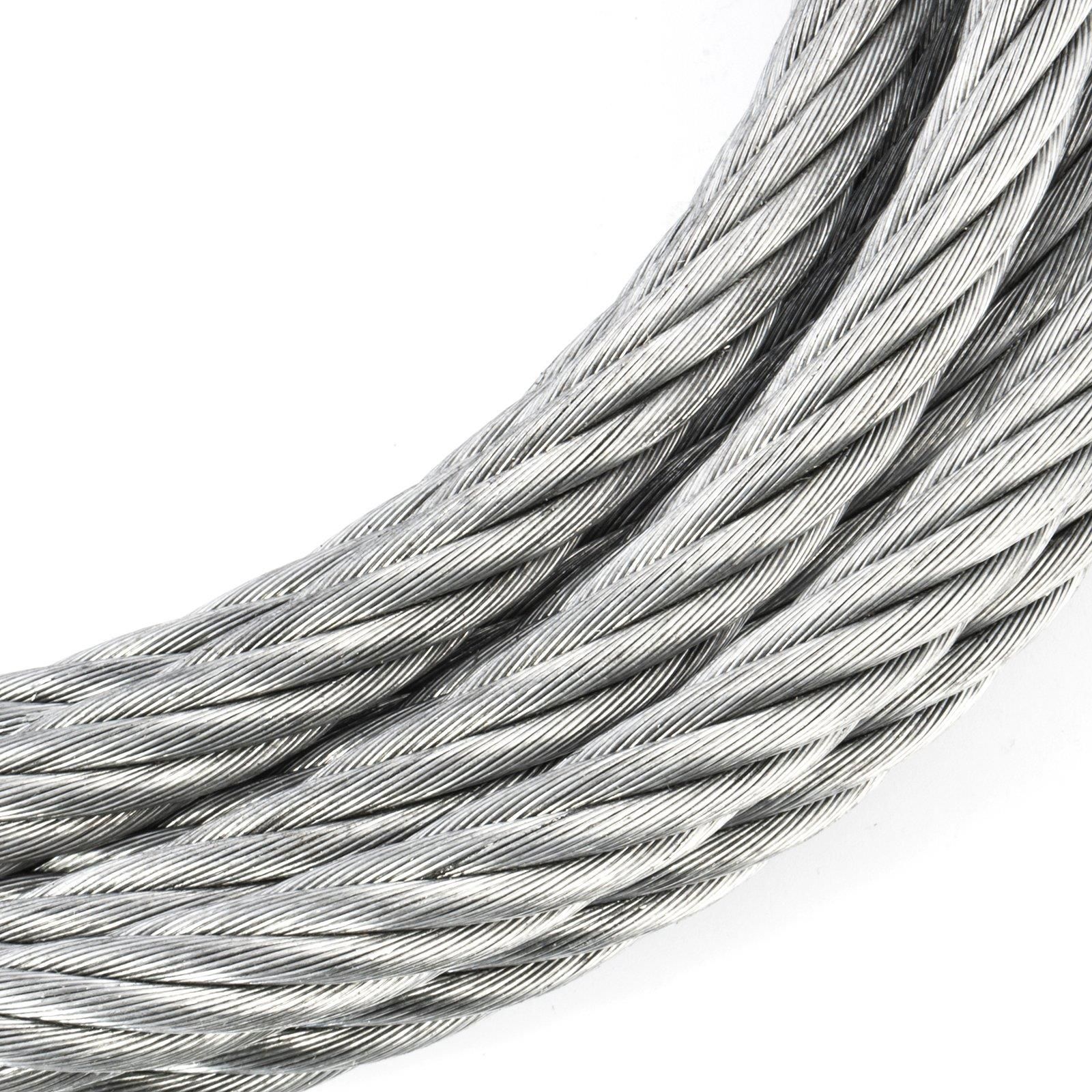

LINA LINKA STALOWA 10MM SPLOT 6X37 OC OCYNK 5M LSO106375

LINA LINKA STALOWA 10MM SPLOT 6X37 OC OCYNK 5M LSO106375 - Opis

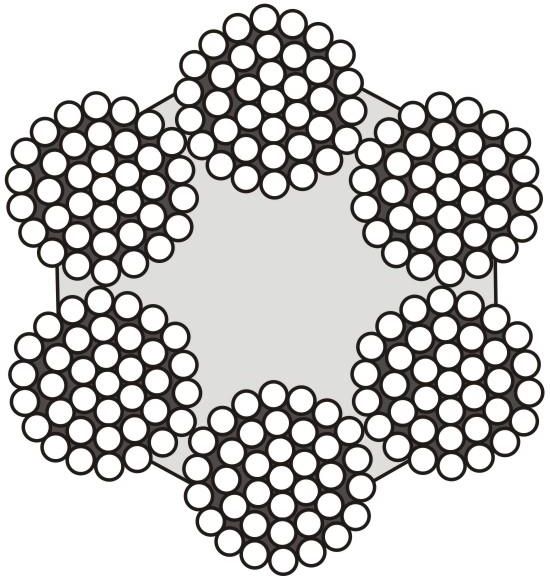

MATERIAŁ I KONSTRUKCJA:Splot jednowarstwowy 1x7; 1 drut z nawiniętymi w koło 7 drutami. Lina bardzo sztywna o niskiej elastyczności i dużej rozciągliwości. Ocynk ogniowy. DIN 3052Splot dwuwarstwowy 1x19, 12+6+1 tzn. lina składa się z 19 przewodów w dwóch warstwach. Lina sztywna o niskiej elastyczności i niskiej rozciągliwości. Ocynk ogniowy. DIN 3053Splot jednowarstwowy 6x7+FC. Lina miękka o średniej elastyczności i dużej nośności. 6 - liczba splotów, 7 - liczba pojedynczych drutów w splocie. FC (z ang. fibre core) - rdzeń z włókna naturalnego, dzięki któremu lina jest bardziej elastyczna. Ocynk ogniowy. DIN 3055 (dla średnic: 1,5mm ; 2mm ; 3mm) lub EN 12385-4 (dla średnic: 4mm ; 5mm)Splot jednowarstwowy 6x12+7FC. Lina o wysokiej elastyczności i niskiej wadze jednostkowej. Konstrukcja liny: sześciosplotowa, tzn. na głównym rdzeniu nawinięte jest sześć splotów (każdy z dwunastu drutów), w których zamiast centralnego drutu zastosowany jest rdzeń włókienny. Dzięki takiej budowie lina charakteryzuje się większą elastycznością, odpornością na naciski oraz trwałością zmęczeniową. Ocynk elektrolityczny. ISO 2408Splot trzywarstwowy 6x19+FC. Lina miękka o dużej elastyczności i dużej nośności. Konstrukcja liny: sześciosplotowa, tzn. w każdym splocie znajduje się dziewiętnaście drutów o tej samej średnicy, w trzech warstwach (1+6+12). FC (z ang. fibre core) - rdzeń z włókna, dzięki któremu lina jest bardziej elastyczna. Ocynk ogniowy. EN 12385-4Splot czterowarstwowy 6x37+FC. Lina bardzo miękka o dużej elastyczności i nośności. (...) więcej Konstrukcja liny: sześciosplotowa, tzn. w każdym splocie znajduje się 37 drutów o tej samej średnicy, w czterech warstwach (1+6+12+18). FC (z ang. fibre core) - rdzeń z włókna, dzięki któremu lina jest bardziej elastyczna. Ocynk ogniowy. EN 12385-4PRZEZNACZENIE:
1x7:Liny stalowe o splocie 1x7 są linami bardzo sztywnymi, mało elastycznymi lecz odpornymi na rozciąganie. Liny te posiadają dużo większą odporność na ścieranie niż liny o splocie 1x19. Znajdują zastosowanie głównie tam gdzie lina pracuje wyłącznie na rozciąganie, a więc w urządzeniach przemysłowych, w samochodach (linki do hamulców, gazu), jako linki napinające i odciągowe różnego przeznaczenia (maszty, konstrukcje antenowe), jako linki do podwieszania (np. przewodów, kabli).1x19:Liny stalowe o splocie 1x19 są linami sztywnymi, mało elastycznymi lecz odpornymi na rozciąganie. Liny te posiadają zwiększoną odporność na ścieranie. Znajdują zastosowanie głównie tam gdzie lina pracuje wyłącznie na rozciąganie, a więc w urządzeniach przemysłowych, jako linki napinające i odciągowe różnego przeznaczenia (maszty, konstrukcje antenowe) oraz jako linki do podwieszania (np. przewodów, kabli).6x7:Liny stalowe o splocie 6x7+FC charakteryzuje odporność na ścieranie przy średniej elastyczności. Średnice drutów warstwy zewnętrznej są bowiem dużo grubsze niż przy linach z innymi konstrukcjami jak np. 6x19. Liny te wykorzystywane są często w rybołówstwie (liny trałowe), służą również jako linki napinające i odciągowe (maszty, konstrukcje antenowe).6x12+7FC:Liny stalowe o splocie 6x12+7FC znajdują zastosowanie głównie jako tzw. liny morskie i do rybołówstwa. W celu zabezpieczenia ich przed korozją w agresywnym środowisku zasolonej wody morskiej, produkuje się je z drutów stalowych ocynkowanych, i dodatkowo w trakcie produkcji pokrywa odpowiednimi smarami. Liny tej konstrukcji stosowane są jako profendery, szpringi, topenanty, cumy, przy większych średnicach jako liny holownicze6x19:Liny stalowe o splocie 6x19+FC stosuje się wówczas, gdy lina pracuje na wielokrążkach i przelotkach o typowych promieniach, przy normalnym natężeniu pracy, na małych wciągarkach i podnośnikach. Liny te znajdują zastosowanie głównie w gospodarstwach rolnych i ogrodniczych oraz w rybołówstwie jako liny trałowe, kotwiczne lub pomocnicze.6x37:Liny stalowe o splocie 6x37+FC charakteryzuje mniejsza odporność na ścieranie niż liny z innymi konstrukcjami, z uwagi na to, że w zewnętrznej warstwie splotów występuje dużo drutów o małej średnicy. Liny te jednak posiadają bardzo dużą elastyczność. Wykorzystywane są w przemyśle stoczniowym, wydobywczym, budownictwie i rolnictwie.DANE TECHNICZNE:
ŚREDNICA KONSTRUKCJA OBCIĄŻENIE ZRYWAJĄCE WAGA WYTRZYMAŁOŚĆ NA ROZCIĄGANIE
Ø [mm] [kg / kN] [kg / m] [N/mm2][Mpa]
1 1x7 RH / Z 95 / 0,94 0,0048 1770
1 1x19 RH / Z 94 / 0,93 0,0049 1770
1,5 1x19 RH / Z 213 / 2,09 0,0111 1770
1,5 6x7 RHOL / sZ 134 / 1,32 0,0077 1770
2 1x19 RH / Z 379 / 3,72 0,0198 1770
2 6x7 RHOL / sZ 239 / 2,35 0,0138 1770
3 1x19 RH / Z 756 / 7,42 0,0445 1570
3 6x7 RHOL / sZ 539 / 5,29 0,0311 1770
3 6x19 RHOL / sZ 552 / 5,42 0,0311 1960
4 6x7 RHOL / sZ 959 / 9,4 0,0552 1770
4 6x19 RHOL / sZ 978 / 9,6 0,0553 1960
5 6x7 RHOL / sZ 1499 / 14,7 0,0862 1770
5 6x12+7FC RHOL / sZ 943 / 9,25 0,060 1770
5 6x19 RHOL / sZ 1387 / 13,6 0,0865 1770
6 6x7 RHOL / sZ 2161 / 21,20 0,129 1770
6 6x12+7FC RHOL / sZ 1356 / 13,3 0,085 1770
6 6x19 RHOL / sZ 1999 / 19,6 0,1245 1770
8 6x12+7FC RHOL / sZ 2416 / 23,7 0,160 1770
8 6x19 RHOL / sZ 3549 / 34,8 0,2214 1770
10 6x12+7FC RHOL / sZ 3772 / 37 0,240 1770
10 6x37 RHOL / sZ 5323 / 52,2 0,3460 1770
11 6x37 RHOL / sZ 6445 / 63,2 0,4186 1770
12 6x12+7FC RHOL / sZ 5435 / 53,3 0,350 1770
12 6x37 RHOL / sZ 7668 / 75,2 0,4982 1770
13 6x37 RHOL / sZ 8994 / 88,2 0,5847 1770
14 6x37 RHOL / sZ 10401 / 102 0,6781 1770
16 6x37 RHOL / sZ 13664 / 134 0,8857 1770
18 6x37 RHOL / sZ 17233 / 169 1,1210 1770
20 6x37 RHOL / sZ 21312 / 209 1,3840 1770

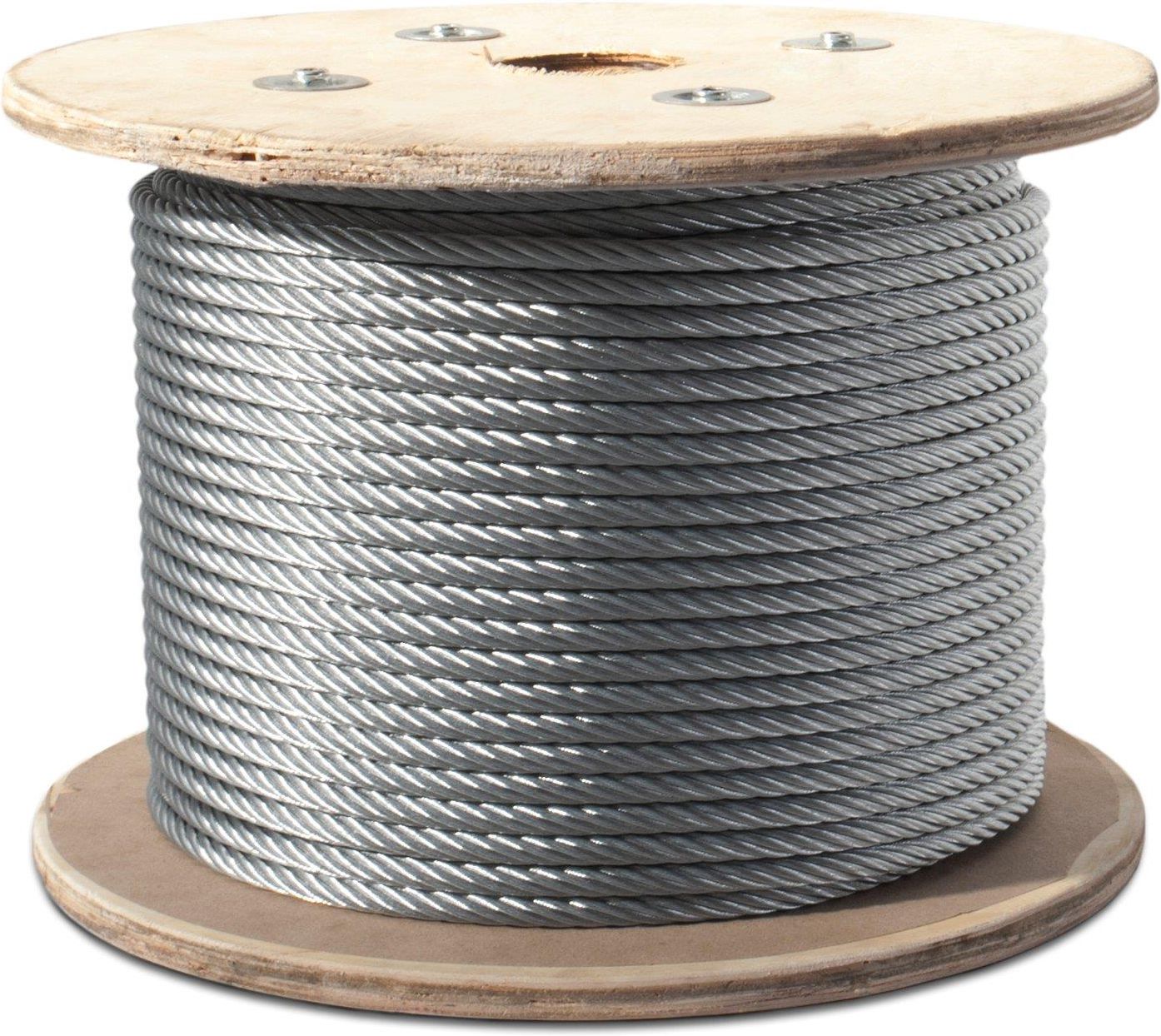

MOŻLIWOŚCI NAWINIĘCIA LIN:Średnica: 1mm ; Maksymalna długość liny w nawoju: 500mb ; Maksymalna długość liny na rolce: 500mbŚrednica: 1,5mm ; Maksymalna długość liny w nawoju: 500mb ; Maksymalna długość liny na rolce: 500mbŚrednica: 2mm ; Maksymalna długość liny w nawoju: 500mb ; Maksymalna długość liny na rolce: 500mbŚrednica: 3mm ; Maksymalna długość liny w nawoju: 400mb ; Maksymalna długość liny na rolce: 300mbŚrednica: 4mm ; Maksymalna długość liny w nawoju: 300mb ; Maksymalna długość liny na rolce: 150mbŚrednica: 5mm ; Maksymalna długość liny w nawoju: 250mb ; Maksymalna długość liny na rolce: 100mbŚrednica: 6mm ; Maksymalna długość liny w nawoju: 200mb ; Maksymalna długość liny na rolce: 100mbŚrednica: 8mm ; Maksymalna długość liny w nawoju: 100mb ; Maksymalna długość liny na rolce: 50mb mniej
