Atte Switch 5-Portowy Poe Ipb-5-10-S4

Atte Switch 5-Portowy Poe Ipb-5-10-S4 - Opis

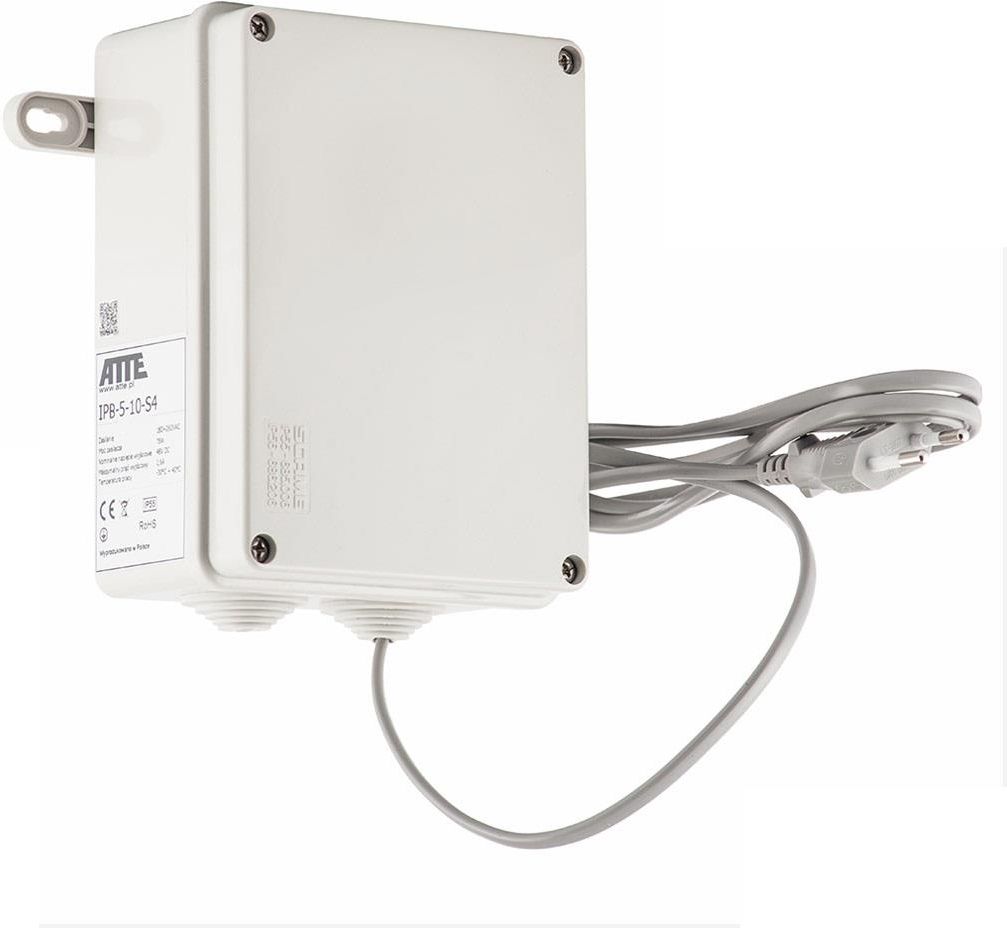

ATTE IPB-5-10A-S4 to zestaw do zasilania kamer telewizji przemysłowej IP. Switch PoE wyposażony jest w 6x portów Fast Ethernet 10/100 Mb/s (5x PoE, 1x Uplink), zasilanie PoE po 4 parach oraz w zintegrowany zasilacz 55V 90W. Całość zamknięta jest w obudowanie ABOX-S4, wykonanej z wysokiej jakości tworzywa sztucznego, zapewniająca odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne.

ATTE IPB-5-10A-S4 został zaprojektowany jako kompletne, zintegrowane rozwiązanie zasilania niewielkich systemów telewizji przemysłowej IP. Urządzenie nadaje się do montażu zaraz po wyjęciu z pudełka. Urządzenie przeznaczone jest do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Zasilanie PoE przesyłane jest po wszystkich parach kabla UTP co wpływa korzystanie na zmniejszenie spadków napięć. Zwiększony przekrój oraz podwyższone do 55VDC napięcie zasilania pozwala zachować prawidłową wartość napięcia na końcu dłuższych torów dla odbiorników PoE większej mocy. Powyższe właściwości mają bezpośrednie zastosowanie przy wydłużaniu bądź rozgałęzieniu linii z wykorzystaniem aktywnych extenderów IP PoE np. xPoE-3-11A oraz xPoE-4-11A-HS.

Urządzenie zamknięte jest w obudowie zewnętrznej serii ABOX stanowiącej wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i inne, niekorzystne czynniki atmosferyczne.

Uwaga: Obudowa ABOX-S4 jest (...) więcej dedykowana wyłącznie do tego produktu i nie jest dostępna w sprzedaży oddzielnie.

Wersja "Basic" (IPB) oznacza, że urządzenie należy do linii produktów o podstawowej funkcjonalności i możliwie prostej konstrukcj

Najważniejsze cechy:

• zasilanie PoE 55V po 4 parach przewodu
• możliwość zasilania do 5 odbiorników PoE 802.3at/af lub PoE PASSIVE
• dodatkowe złącze śrubowe ułatwia "podebranie" zasilania 55VDC do innych urządzeń
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• możliwość wyłączenia zasilania na wybranych portach PoE
• do 40W mocy na portach PoE (90W sumarycznej mocy)
• niskie nagrzewanie wewnątrz obudowy dzięki wysokiej sprawności zasilacza ( 90%)
• wejście kablami przez zamontowane w obudowie gumowe zaślepki: 2x29mm
• w komplecie 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55
• możliwość wprowadzenia przewodów zzarobionymi wtykami RJ-45

Ilość portów LAN
6

Ilość portów LAN 10/100Mbps
6

Ilość portów LAN 1000Mbps
0

Ilość portów LAN + PoE OUT 10/100Mbps
5

Ilość portów LAN + PoE OUT 1000Mbps
0

Ilość portów SFP
0

Wybór standardu PoE na wyjściu
brak - PoE Passive

Kontrola zasilania na wyjściu
Przełącznik PoE ON/OFF - pozycje 1 ... 5 (LAN 1 ... LAN 5)

Obsługiwane odbiorniki PoE (standard / moc max)
802.3 af/at Poe Passive

Napięcie wyjściowe dla urządzeń PoE
Vout = Vin

Sygnalizacja
LAN1...LAN5 (czerwony) - obecność zasilania PoE
LAN1...LAN5 (zielony) - link i transmisja danych

Złącza
6 porty RJ45

Zakres temperatur pracy
-25°C...+50°C

Wymiary (S x W x G)
110 x 160 x 70 mm

Waga
0,43 kg

Stopień ochrony
IP55

Obudowa
Obudowa ABOX-S4
Materiał bezhalogenowy, odporny na promieniowanie UV
Kolor szary (RAL7035)
Zamontowane zaślepki gumowe 2 x 29 mm

Montaż
Naścienny, uchwyty montażowe
