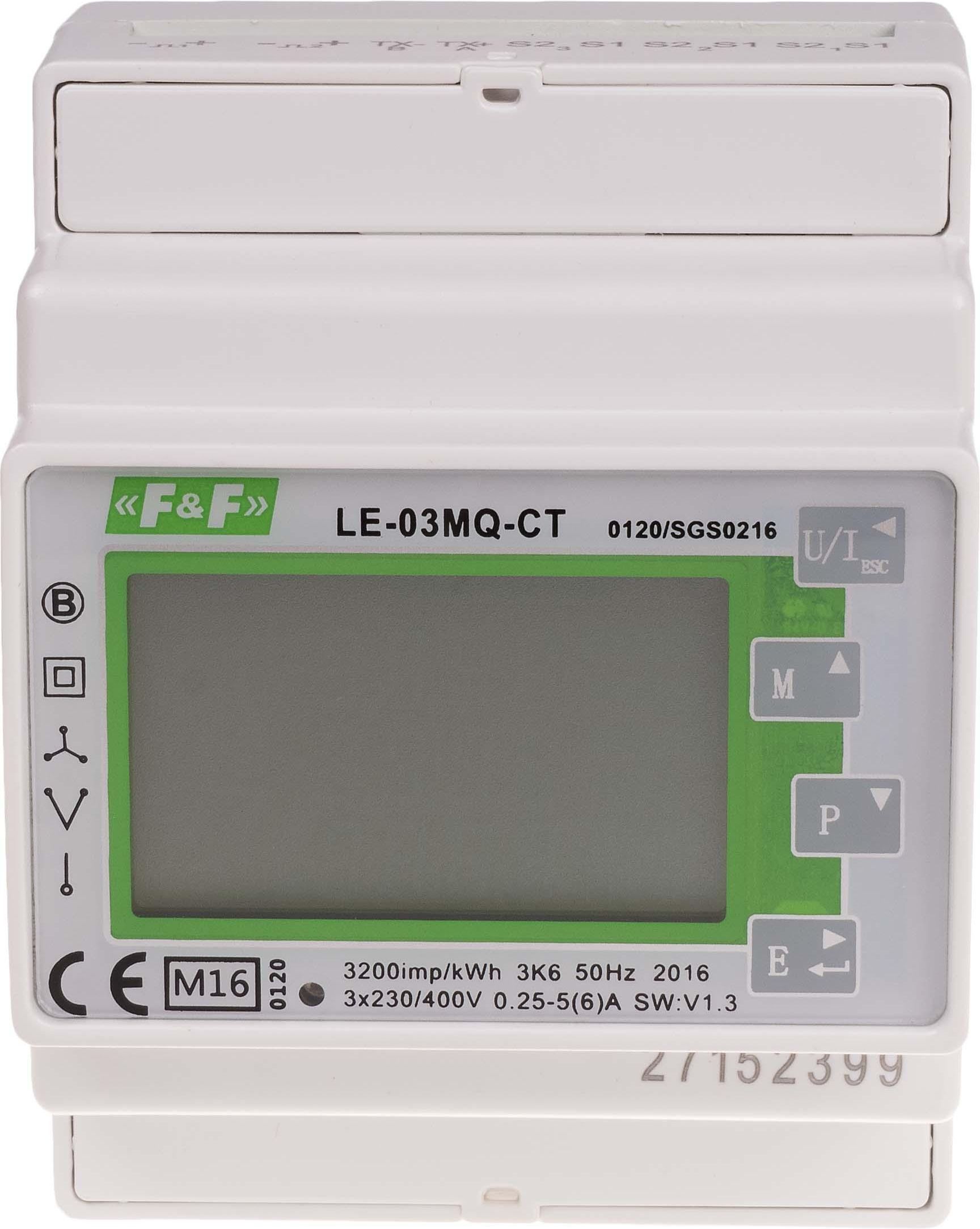

Trójfazowy dwukierunkowy licznik półpośredni, Modbus RTU,100(5)A; MIDJednofazowy lub trójfazowy. Podświetlany wyświetlacz LCD. Półpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci.

Zgodny z dyrektywą MID, interfejs komunikacyjny Modbus RTU.Zgodność
Dyrektywa 2004/22/EC
Numer certyfikatu: 0120/SG S0216
Przeznaczenie
LE-03MQ CT jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub trójfazowego w układzie półpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485. Licznik współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1 A lub 5 A. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.
Funkcje
* układ 1- lub 3-fazowy (3- i 4-przewodowy)
* pomiar dwukierunkowy (4-kwadrantowy)
* przekładniki 1 A lub 5 A
* przekładnia prądowa 1÷9999
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* port RS-485
* protokół Modbus RTU
* wyjście impulsowe SO (×2)
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem
Mierzone wartości
Energia czynna pobrana/oddana AE+/AE- [kWh]
Energia bierna pobrana/oddana RE+/RE- [kvarh]
Napięcia fazowe (...) więcej U1, U2, U3 [V]
Prądy fazowe I1, I2, I3 [A]
Częstotliwość F [Hz]
Moc czynna P [W]
Moc bierna Q [var]
Moc pozorna S [VA]
Współczynnik mocy cosϕ
Harmoniczne THD
Zapotrzebowanie na moc i prąd kW, kvar, kVA, I
Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program LE Config pobierz

Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.
Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT
MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.

• Typ: trójfazowy
• Porty: RS-485
• Protokół komunikacyjny: MODBUS RTU
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 3×400 V+N
• Prąd bazowy: 0,25÷5 A
• Prąd maksymalny: 6 A
• Minimalny prąd mierzony: 0,02 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷99999,9 kWh
• Podświetlenie LCD: TAK
• Sygnalizacja sczytywania: 2 x LED
• Klasa dokładności: B
• Stała licznika kWh/kvarh: 0,01; 0,1; 1; 10; 100; 1000 imp.
• Wyjście impulsowe kWh/kvarh: otwarty kolektor
• Napięcie podłączenia kWh/kvarh: maks. 30 V DC
• Prąd podłączenia kWh/kvarh: maks. 27 mA
• Czas impulsu kWh/kvarh: 60, 100, 200 ms
• Przeciążalność: 30×lmax/10 ms
• Izolacja: 4 kV/1 min.; 6 kV/1 μs
• Napięcie mierzone L-N: 100÷289 V AC
• Napięcie mierzone L-L: 173÷500 V AC
• Przyłącze: zaciski śrubowe 4,0 mm²
• Temperatura pracy: -20÷55°C
• Wymiary: 4 moduły (70 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP51

230 V AC sieć 1-fazowa 2-przewodowa3×230 V+N sieć 3-fazowa 4-przewodowa3×400 V sieć 3-fazowa 3-przewodowa (bez zera)

LE-03MQ CT instrukcja obsługi (1.12M)LE-03MQ CT instrukcja skrócona (871.42k)LE-03MQ CT schemat CAD dxf (458.99k)LE MID deklaracja CE 2023 (183.21k)MID potwierdzenie transferu (3.44M) mniej
