Aja Kona Lhi Mac Win Karta Przechwytująca I/O (Konalhi)

Aja Kona Lhi Mac Win Karta Przechwytująca I/O (Konalhi) - Opis

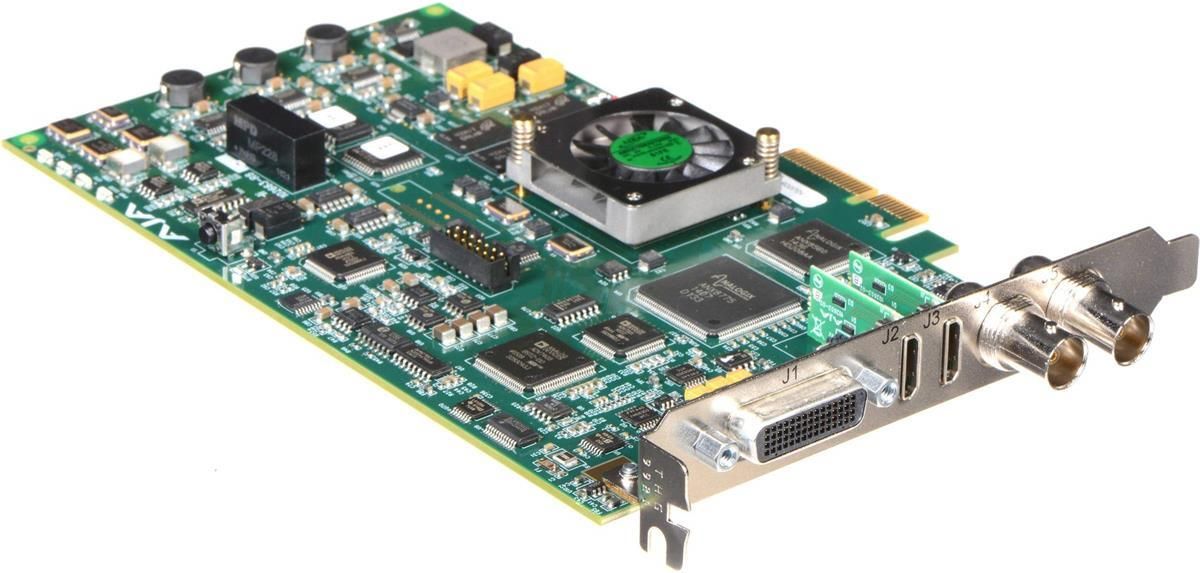

AJA KONA LHi | Karta przechwytująca, I/O, wideo grabber, HDMI, SDI, BNC, XLR, PCI-eNajbardziej elastyczna karta do analogowych i cyfrowych wejść i wyjść do pracy w standardowej i wysokiej rozdzielczości.

• 2K/HD/SD do 50/60p

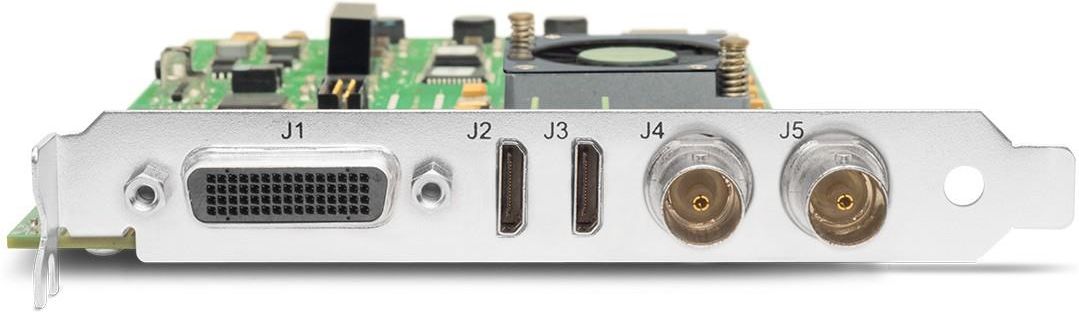

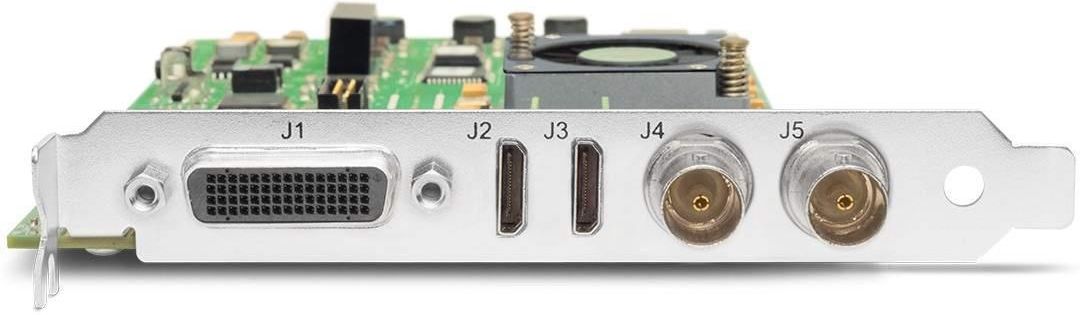

• 2x porty 3G-SDI (wejście, wyjście) z 8-kanałowym wbudowanym dźwiękiem
• 2x porty HDMI 1.3 (wejście, wyjście) z 8-kanałowym wbudowanym dźwiękiem
• Obsługa przepływów pracy YCbCr 4:2:2 10-bit i HD HFR
• Obsługa 10-bitowej LUT (.cube)
• Konwersja w czasie rzeczywistym w górę, w dół i krzyżowa dla HD i SD z nieskazitelną 10-bitową jakością
• Kompatybilność z wiodącymi aplikacjami kreatywnymi
• Obsługa nowego układu Apple M1
• Obsługa AES i analogowych wejść/wyjść audio dla Telecast Wirestream

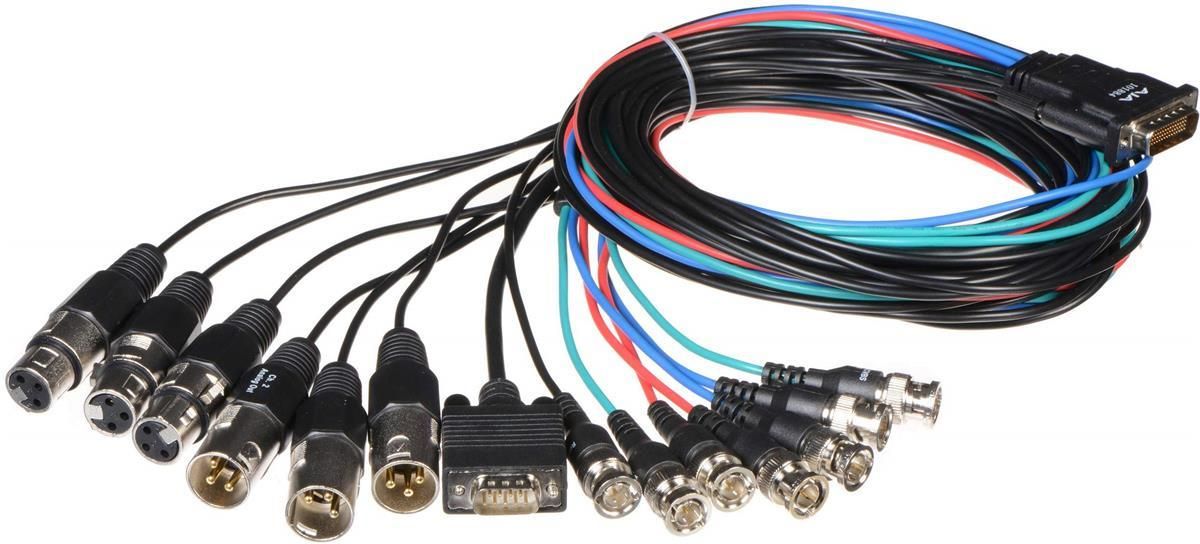

• Dołączony kabel rozdzielający dla Ref (analogowy lub trójpoziomowy), RS-422, 2-kanałowy AES/EBU, analogowy kompozyt lub S-video lub komponent SD/HD
• Rozszerzenie zewnętrznej łączności za pomocą rozgałęźnika KLHi-BOX

Elastyczne przepływy pracy
KONA LHi zapewnia szeroką gamę formatów, częstotliwości odświeżania i źródeł audio/wideo dla wymaganej łączności. KONA LHi wypełnia lukę między urządzeniami analogowymi, a najnowszymi produktami obsługującymi 3G-SDI i HDMI, zapewniając edycję, monitorowanie i mastering profesjonalnej jakości wideo w przystępnym cenowo, wydajnym i łatwym w użyciu produkcie.Wsparcie Apple Silicon
Oprogramowanie AJA Desktop Software jest zoptymalizowane pod kątem najnowszego systemu Apple z natywną obsługą sterowników AJA macOS, wtyczek (...) więcej aplikacji, AJA Control Room, AJA Control Panel i AJA System Test.Wszechstronna łączność
Łącząc się ze wszystkim, od kamery obsługującej HDMI po VTR HD-SDI, KONA LHi oferuje pełną gamę bezkompromisowych funkcji, w tym 10-bitowe lub 8-bitowe nieskompresowane wideo, 2-kanałowe cyfrowe audio AES i 8-kanałowe wbudowane cyfrowe audio SDI, analogowe kompozytowe lub S-video lub SD/HD komponentowe wejścia / wyjścia wideo oraz 2-kanałowe symetryczne analogowe wejścia / wyjścia audio.Konwersja sprzętowa AJA
KONA LHi oferuje pełną 10-bitową, nadawczą jakość, adaptacyjną do ruchu konwersję SD do HD, konwersję krzyżową HD do HD, konwersję w dół HD do SD oraz automatyczne 12-bitowe analogowe wyjście komponentowe HD/SD. Ponieważ konwersje KONA LHi są oparte na sprzęcie, są one dostępne przez cały czas - podczas pozyskiwania lub odtwarzania.Wyjścia mogą być konfigurowane niezależnie, umożliwiając jednoczesne wyjście HD i SD - lub dwóch różnych typów HD: 720 lub 1080 - w tym samym czasie za pomocą konwersji krzyżowej.Sterowanie RS-422
9-pinowe złącze RS-422 dostępne na dołączonym kablu lub opcjonalnej skrzynce rozdzielczej KLHi-BOX umożliwia KONA LHi przejęcie kontroli nad urządzeniami zewnętrznymi w celu dokładnego pozyskiwania i odtwarzania klatek.Integracja HDMI
Obsługa standardu HDMI 1.3a w KONA LHi pozwala na przesyłanie do monitora "głębokich kolorów" z doskonałym 10-bitowym obrazem wideo, eliminując pasmowanie obrazu i zachowując gradienty oraz bogatą paletę kolorów. Przychodzące sygnały HDMI mogą być również przekazywane do wyjścia SDI KONA LHi w celu wykorzystania w bardziej profesjonalnych środowiskach.Rozszerz swoją łączność dzięki KLHi-Box
Opcjonalna skrzynka rozdzielcza KHLi-Box umożliwia łatwą integrację KONA LHi w środowiskach rack, zapewniając szybki dostęp do wszystkich połączeń wideo i audio. Dodatkowa łączność obejmuje cyfrowe złącza BNC AES/EBU i gniazda monitorowania dźwięku RCA.Kompatybilność z aplikacjami
Produkty AJA Desktop oferują niezrównaną kompatybilność przepływu pracy z szeregiem aplikacji, które obejmują produkcję, post, dostawę i nie tylko. Kliknij tutaj, aby uzyskać informacje o kompatybilności.AJA DataCalc
AJA DataCalc to aplikacja mobilna dla systemów iOS, iPadOS i Android, oferująca dwa tryby obliczeń pamięci masowej i czasu w oparciu o raster, liczbę klatek na sekundę i wybór kodeka.DataCalc - oblicza zapotrzebowanie na pamięć masową przed przechwyceniem.TimeCalc - oblicza czas pracy materiałów, które można przechwycić, w zależności od rozmiaru pamięci.

Udostępniaj wyniki swojemu zespołowi bezpośrednio z aplikacji.Specyfikacja AJA KONA LHi:Formaty wideo:

• (2K) 2048x1080p 23.98, 24, 25
• (2K) 2048x1080PsF 23,98, 24
• (HD) 1080i 50, 59,94, 60
• (HD) 1080PsF 23.98, 24
• (HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
• (HD) 720p 50, 59,94, 60
• (SD) 625i 50
• (SD) 525i 59.94

Formaty zależne od oprogramowania:

• 720p 23.98
• 525i 23.98

Uwaga: Formaty te są zależne od określonych funkcji oprogramowania i nie są normalnymi formatami przewodowymi.Cyfrowe wejścia wideo:

• 3G-SDI, SMPTE 425

- YCbCr 4:2:2 10-bitów

• 1,5G-SDI, SMPTE 292M

- Pojedyncze łącze HD-SDI YCbCr 4:2:2 10-bitów

• 270 Mb/s SDI, SMPTE 259M-C

- YCbCr 4:2:2 10-bitów, 8-bitów

• HDMI v1.3

- 30 bitów/piksel, RGB lub YUV, 2,25 Gb/s - SD, HD, 1080p 50/60 (1x mini-HDMI)Cyfrowe wyjścia wideo:

• 3G-SDI, SMPTE 425

- YCbCr 4:2:2 10-bitów

• 1,5G-SDI, SMPTE 292M

- Pojedyncze łącze HD-SDI YCbCr 4:2:2 10-bitów

• 270 Mb/s SDI, SMPTE 259M-C

- YCbCr 4:2:2 10-bitów, 8-bitów

• HDMI v1.3

- 30 bitów/piksel, RGB lub YUV, 2,25 Gb/s - SD, HD, 1080p 50/60 (1x mini-HDMI)Analogowe wejście wideo:

• Composite/S-Video (Y/C) (1x BNC/2x BNC+adapter)
• NTSC, NTSCJ, PAL
• Komponentowe (3x BNC)
• HD: YPbPr, RGB
• SD: YPbPr, RGB (tryb komponentowy)
• SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
• 12-bitowy przetwornik analogowo-cyfrowy, 8-krotne nadpróbkowanie
• +/- .2 dB do 5,0 MHz Y Pasmo przenoszenia
• +/- .2 dB do 1 MHz Odpowiedź częstotliwościowa C
• .5% Odpowiedź impulsowa 2T
• Nierównomierność opóźnienia Y/C Analogowe wyjście wideo:
  • Composite/S-Video (Y/C) (1x BNC/2x BNC+adapter)
  • NTSC, NTSCJ, PAL
  • Komponentowe (3x BNC)
  • HD: YPbPr, RGB
  • SD: YPbPr, RGB (tryb komponentowy)
  • SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
  • 12-bitowy przetwornik C/A, 8-krotne nadpróbkowanie
  • +/- .2 dB do 5,0 MHz Pasmo przenoszenia Y
  • +/- .2 dB do 1 MHz Pasmo przenoszenia C
  • .5% Odpowiedź impulsowa 2T
  • Nierównomierność opóźnienia Y/C Cyfrowe wejścia audio:
    • 8-kanałowe, 16- i 24-bitowe wbudowane audio SMPTE-259 SDI, częstotliwość próbkowania 48 kHz, synchroniczne
    • 8-kanałowe, 16- i 24-bitowe wbudowane audio HDMI, częstotliwość próbkowania 48 kHz, synchroniczne
    • 2-kanałowy, 16- i 24-bitowy dźwięk AES/EBU, częstotliwość próbkowania 48 kHz, synchroniczna lub niesynchroniczna, wewnętrzna konwersja częstotliwości próbkowania (przez 1x XLR na kablu połączeniowym lub opcjonalnym KLHi-Box)
    Analogowe wejście audio:
    • 2-kanałowe, 16- i 24-bitowe analogowe wejście audio A/D, częstotliwość próbkowania 48 kHz, zbalansowane (przez 2x XLR na kablu połączeniowym DB-25 lub opcjonalny KLHi-Box)
    • +24 dBu pełna skala cyfrowa
    • Pasmo przenoszenia +/- 0,2 dB 20 Hz do 20 kHz
    Cyfrowe wyjścia audio:
    • 8-kanałowe, 16- i 24-bitowe wbudowane audio SMPTE-259 SDI, częstotliwość próbkowania 48 kHz, synchroniczne
    • 8-kanałowe, 16- i 24-bitowe wbudowane audio HDMI, częstotliwość próbkowania 48 kHz, synchroniczne
    • 2-kanałowe, 16- i 24-bitowe audio AES/EBU, częstotliwość próbkowania 48 kHz, synchroniczne lub niesynchroniczne, wewnętrzna konwersja częstotliwości próbkowania (przez 1x XLR na kablu połączeniowym lub opcjonalnym KLHi-Box)
    Analogowe wyjście audio:
    • 2-kanałowy, 16- i 24-bitowy analogowy przetwornik cyfrowo-analogowy audio, częstotliwość próbkowania 48 kHz, zbalansowany (przez 2x XLR na kablu połączeniowym DB-25 lub opcjonalny KLHi-Box)
    • +24 dBu w pełnej skali cyfrowej (0 dBFS)
    • Pasmo przenoszenia +/- 0,2 dB od 20 Hz do 20 kHz
    • 2-kanałowe wyjście niezbalansowane (przez 2x gniazda RCA na opcjonalnym KLHi-Box)
    Konwersja w górę:
    • Sprzętowa 10-bitowa
    • Anamorficzny: pełny ekran
    • Pillarbox 4:3: obraz 4:3 na środku ekranu z czarnymi paskami bocznymi
    • Zoom 14:9: powoduje nieznaczne powiększenie obrazu 4:3 w celu wypełnienia obrazu 14:9 z czarnymi pasami bocznymi.
    • Zoom Letterbox: powoduje powiększenie obrazu do pełnego ekranu
    • Zoom Wide: powoduje połączenie powiększenia i rozciągnięcia w poziomie, aby wypełnić ekran 16:9; to ustawienie może wprowadzić niewielką zmianę współczynnika proporcji.
    Konwersja w dół:
    • Sprzętowa 10-bitowa
    • Anamorficzny: pełny ekran
    • Letterbox: obraz jest pomniejszany z dodaniem czarnej góry i dołu do obszaru obrazu przy zachowaniu współczynnika proporcji.
    • Kadrowanie: obraz jest przycinany w celu dopasowania do nowego rozmiaru ekranu
    Konwersja krzyżowa:
    • Sprzętowa 10-bitowa
    • 1080i do 720p
    • 720p do 1080i
    • 720p do 1080PsF
    Konwersja proporcji obrazu z SD na SD:
    • Letterbox: Przekształca anamorficzny materiał SD w obraz letterbox.
    • H Crop: Powoduje efekt rozciągnięcia obrazu w poziomie; przekształca anamorficzny materiał SD w obraz pełnoklatkowy.
    • SD Pillarbox: Tworzy obraz na środku ekranu z czarnymi ramkami po lewej i prawej stronie oraz anamorficznym obrazem na środku.
    • V Crop: Przekształca materiał SD letterbox w obraz anamorficzny.
    Wejście referencyjne
    • Analogowy kolor czarny (1 V) lub synchronizacja kompozytowa (2 lub 4 V)
    • Pętla
    • 75 omów na opcjonalnym KLHi-Box, zakończone na dostarczonym kablu połączeniowym
    Interfejs elektryczny
    • 4-pasmowy PCIe 1.0
    Sterowanie maszyną
    • RS-422, 9-stykowy protokół Sony (za pośrednictwem kabla DB-25 lub opcjonalnej skrzynki KLHi-Box)
    Pozostałe
    • Rozmiar (szer. x gł. x wys.): 0,75" x 8,25" x 5,0" (19,05 x 209,55 x 127,00 mm)
    • Waga: 0,7 lb (0,4 kg)
    • Moc: Typowo 13 W, maksymalnie 15 W
    • Bezpieczna temperatura pracy: 0 do 40 C (32 do 104 F)
    • Bezpieczna temperatura przechowywania (zasilanie wyłączone): -40 do 60 C (-40 do 140 F)
    • Wilgotność względna podczas pracy: 10-90% bez kondensacji
    • Wysokość pracy:
