Quasar Wh1 Pro 7Pin

Quasar Wh1 Pro 7Pin - Opis

WH1-PRO-G7NOWY MODUŁ HAKA HOLOWNICZEGOUNIWERSALNY Z GNIAZDEM 7-PIN ORAZ PEŁNYM OKABLOWANIEMW ZESTAWIE OSPRZĘT + USZCZELKA POD GNIAZDO ORAZ SCHEMAT PODŁĄCZENIAPO ZAKUPIE W NASZYM SKLEPIE OTRZYMUJESZ 3 LETNIĄ GWARANCJĘ!Moduł WH1 jest podstawowym sterownikiem oświetlenia przyczepy, który zapewnia "powtarzanie" aktywnych świateł z tyłu samochodu na oświetleniu przyczepy.WH1-PRO-G7 jest najbardziej ekonomicznym ale i kompletnym (tj z pełnym okablowaniem i gniazdem) zestawem z obsługi wszystkich świateł na przyczepie "lekkiej" (czyli bez światła wstecznego). Długość kabli w wiązkach jest wystarczająca dla "typowej" instalacji.Należy zaznaczyć, że moduły WH1x są dostosowane do oświetlania żarówkowego jak i LED samochodu i co więcej poprawnie działają ze sterowaniem oświetlenia typu "PWM" w samochodzie (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja").INFORMACJA: Należy pamiętać, że gniazdo G7 nie ma wyprowadzonej sygnalizacji światła wstecznego i w Polsce może być używane jedynie z przyczepami lekkimi tj o dopuszczalnej masie całkowitej do 750kg.SPECYFIKACJA:

• Współpracuje z instalacją CAN-Bus
• Współpracuje z oświetleniem LED i jednowłóknowym (PWM)
• Do podłączenia gniazda 7-PIN
• Detekcja podłącznia przyczepy;
• Homologacja E20

FUNKCJE MODUŁU 7-PIN:

• światła przeciwmgłowe - TAK
• światła cofania - NIE
• światła hamowania STOP - TAK
• światła pozycyjne - TAK
• kierunkowskazy - TAK
• moduł przyczepy - TAK
• obsługa świateł LED - (...) więcej TAK
• obsługa żarówek jednowłóknowych (PWM) - TAK
• CAN-Bus - TAK
• współpraca z czujnikami parkowania - NIE (posiadamy moduły obsługujące czujniki parkowania w innej ofercie)
• kontrola działania świateł przyczepy - NIE
• homologacja - TAK

PODSTAWOWE FUNKCJE MODUŁU:

• Obciążenie prądowe wejść: ≤2 mA
• Współpraca z oświetleniem LED i jednowłóknowym samochodu: TAK
• Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM): TAK (analogowo)
• Współpraca z oświetleniem LED i żarówkowym przyczepy: TAK
• Możliwość sterowania działaniem modułu czujników parkowania samochodu: NIE
• Sterowanie światłem wstecznym przyczepy: NIE

SPOSÓB OBSŁUGI TYLNYCH ŚWIATEŁ PRZECIWMGŁOWYCH SAMOCHODU

• Sposób sterowania światłem przeciwmgłowym przyczepy: BEZPOŚREDNIE
• Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy: NIE
• CECHY WIĄZKI ELEKTRYCZNEJ
• Długość wiązki zasilania: 5,0 m
• Długość wiązki do gniazda: 1,7 m
• Długość wiązki sygnałów wejściowych: L=1,0 P=3,0 m

DANE TECHNICZNE

• Napięcie zasilania: 10 - 18V
• Maksymalne obciążenie wyjścia świateł pozycyjnych: (każda ze stron) 3 x 5 W
• Maksymalne obciążenie wyjścia świateł stop: 3 x 21 W
• Maksymalne obciążenie wyjścia świateł kierunkowskazów: (każda ze stron) 21+10 W
• Maksymalne obciążenie wyjścia światła przeciwmgłowego21 W

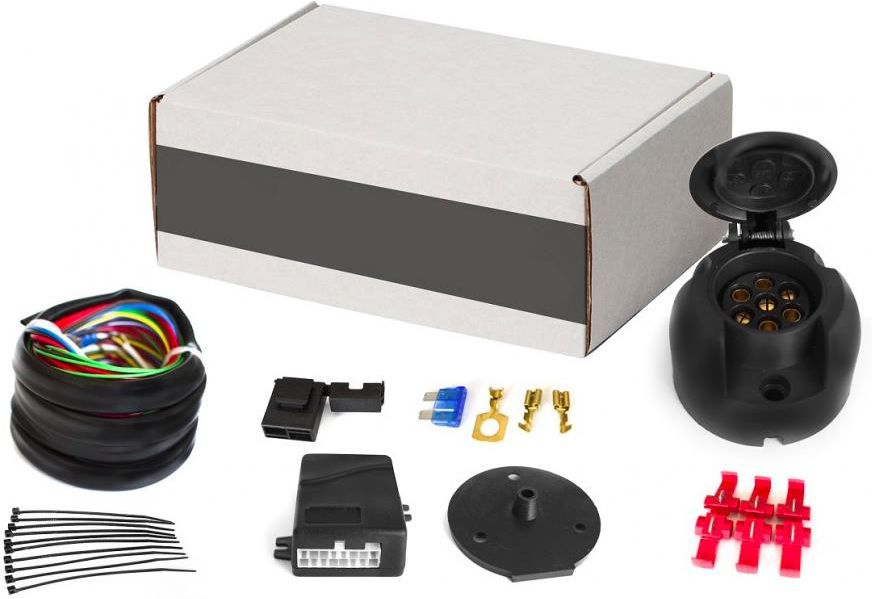

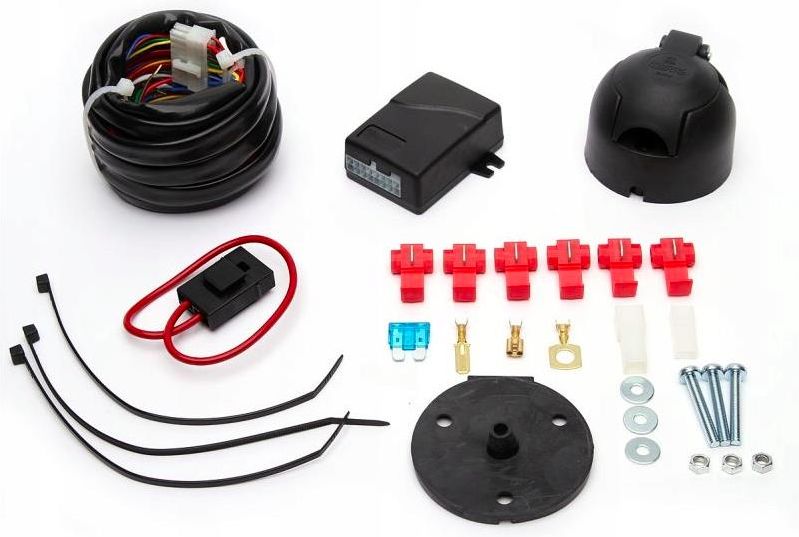

JEST TO KOMPLETNY ZESTAW WIĄZKI HAKA WRAZ Z AKCESORIAMI INSTALACYJNYMI!PRODUKT POLSKI!Elektroniczny moduł haka 7-PIN przeznaczony jest do podłączenia instalacji elektrycznej haka holowniczego w samochodach, w których stosowane są komputerowe systemy sterowania oświetleniem oraz w autach posiadających sygnalizator awarii oświetlenia lub wyposażonych w żarówki LED. W takich autach bezpośrednie podłączenie do tylnych lamp 7-pinowego gniazda przyczepy może grozić uszkodzeniem komputera pokładowego. Zastosowanie elektronicznego modułu 7-PIN nie stanowi dodatkowych obciążeń dla instalacji samochodu, gdyż każde wejście modułu charakteryzuje się bardzo małym poborem prądu na poziomie 1mA. Każde wyjście modułu jest zabezpieczone przed ewentualnymi zwarciami od strony instalacji elektrycznej przyczepy.Nasze moduły elektroniczne haka holowniczego są dostosowane do oświetlania żarówkowego jak i LED samochodu i co więcej poprawnie działają ze sterowaniem oświetlenia typu "PWM" w samochodzie (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja").Zawartość zestawu:

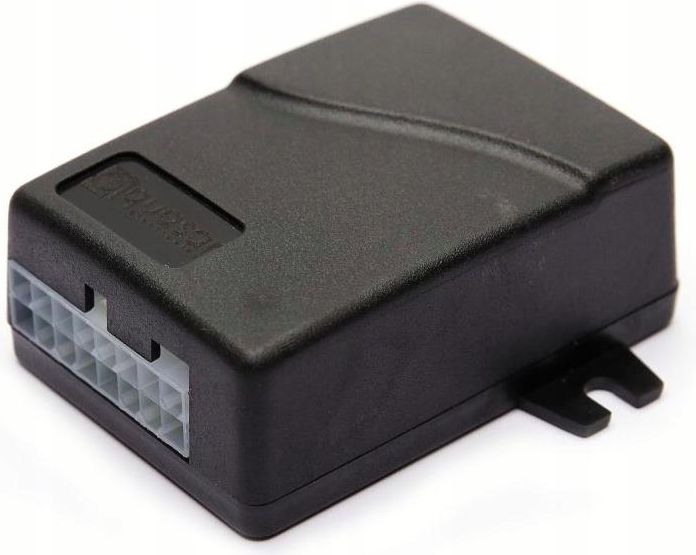

• elektroniczny moduł - centrala 12V
• gniazdo 7-PIN
• pełne okablowanie wraz z bezpiecznikiem
• akcesoria potrzebne do montażu
• schemat podłączenia w języku polskim
• uszczelka pod gniazdo

Schemat podłączenia:PEŁNA INSTRUKCJA W ZAŁĄCZNIKU PONIŻEJ! mniej
