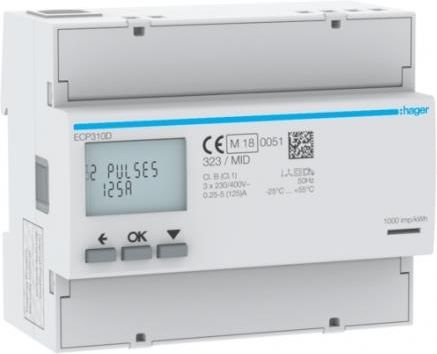

Hager Licznik Energii Elektrycznej 3F 125A 6M Wyjście Imp Mid Ecp310D

Hager Licznik Energii Elektrycznej 3F 125A 6M Wyjście Imp Mid Ecp310D - Opis

- urządzenia do pomiaru energii elektrycznej czynnej i biernej w sieciach jedno- i trójfazowych prądu przemiennego - liczniki energii do pomiaru bezpośredniego lub pośredniego - pomiar przekładnikowy prądu, stosowane przekładniki prądowe o prądzie strony wtórnej 5 A - wyjścia impulsowe, umożliwiające przesyłanie wartości pomiarowych (patrz opis) - komunikacja magistralana M-bus, Modbus, agardio (patrz opis) - zgodność z dyrektywą MID (patrz opis) - pulsująca proporcjonalnie do zużycia energii dioda LED - pomiar bezpośredni - liczba taryf sterowanych przez : wejścia fizyczne/komunikację - klasa dokładności: 1 (energia czynna), 2 (energia bierna) Konstrukcja Liczba biegunów: 4 P Układ biegunów: 3P, 3P+N Montaż: Szyna DIN Funkcje Klasa dokładności: B Charakterystyka elektryczna Częstotliwość znamionowa: 50 Hz Typ napięcia zasilającego: AC Napięcie znamionowe łączeniowe Ue (AC): 92/480 V Napięcie Maksymalne napięcie pracy: 300 V Znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV Prąd Minimalny prąd sterujący: 0,02 A Prąd roboczy: 0,02/125 A Prąd odniesienia.: 5 A Prąd maksymalny obwodu pomiarowego: 125 A Moc Moc wejściowa: 2 VA Całkowite straty mocy dla prądu znamionowego: 0,6 W Impuls / kWh: 1/200 Imp/kWh Parametry elektryczne Rodzaj impulsów: elektryczny Pomiary Zakres częstostliwości: 45 do 65 Hz Rodzaj urządzenia pomiarowego: elektroniczny Zasilacz Napięcie zasilania: 400V ± 20% Wymiary Głębokość produktu: 60 mm Wysokość produktu: 92 mm Szerokość produktu: 107 mm Instalacja / Montaż Moment dokręcający: 5 Nm Rodzaj montażu: szyna TS Podłączenie Przekrój wejścia cyfrowego: (...) więcej 0,8/2,5 mm² Przekrój przewodu pomiarowego wejściowego: 50 mm² Przekrój przewodu pomiarowego wyjściowego: 50 mm² Ustawienia Dobór współczynnika przekładnika: 60mm Wyposażenie Model taryfowy licznika kilowatogodzin: Externa Rodzaj licznika: licznik 4-przewodowy Zastosowanie Czas trwania impulsu: 30/100 ms Norma Norma: EN 50470-1 / 3, IEC 62053-21 / 23, IEC 61557-12 Produkt certyfikowany: MID (Measuring Instruments Directive) Dyrektywa europejska RoHs: zgodny Bezpieczeństwo Klasa ochronności: klasa ochronności II Stopień ochrony: IP20 Warunki użytkowania Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2 Temperatura robocza: -25 55 °C Temperatura magazynowania: -25 do 70 °C Temperatura przechowywania/transportu: -25 70 °C mniej
