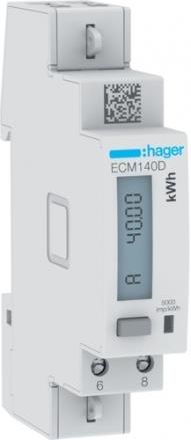

Hager Licznik Energii Elektrycznej 1F 40A 1M Mbus Mid Ecm140D

Hager Licznik Energii Elektrycznej 1F 40A 1M Mbus Mid Ecm140D - Opis

- urządzenia do pomiaru energii elektrycznej czynnej i biernej w sieciach jedno- i trójfazowych prądu przemiennego - liczniki energii do pomiaru bezpośredniego lub pośredniego - pomiar przekładnikowy prądu, stosowane przekładniki prądowe o prądzie strony wtórnej 5 A - wyjścia impulsowe, umożliwiające przesyłanie wartości pomiarowych - komunikacja magistralana M-bus, Modbus, agardio (patrz opis) - zgodność z dyrektywą MID (patrz opis) - pulsująca proporcjonalnie do zużycia energii dioda LED - pomiar bezpośredni - liczba taryf sterowanych przez : wejścia fizyczne/komunikację - klasa dokładności: 1 (energia czynna), 2 (energia bierna) Konstrukcja System magistralny (bus): M-BUS Liczba biegunów: 2 P Układ biegunów: 1P+N Montaż: Szyna DIN Funkcje Klasa dokładności: B Charakterystyka elektryczna Częstotliwość znamionowa: 50 Hz Typ napięcia zasilającego: AC Napięcie znamionowe łączeniowe Ue (AC): 92/276 V Napięcie Maksymalne napięcie pracy: 300 V Znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV Prąd Minimalny prąd sterujący: 0,02 A Prąd roboczy: 0,02/40 A Prąd odniesienia.: 5 A Prąd maksymalny obwodu pomiarowego: 40 A Moc Moc wejściowa: 2 VA Całkowite straty mocy dla prądu znamionowego: 1 W Parametry elektryczne Rodzaj impulsów: optyczny Pomiary Zakres częstostliwości: 45 do 65 Hz Rodzaj urządzenia pomiarowego: elektroniczny Zasilacz Napięcie zasilania: 230V ± 20% Wymiary Głębokość produktu: 60 mm Wysokość produktu: 92 mm Szerokość produktu: 18 mm Instalacja / Montaż Moment dokręcający: 1 Nm Rodzaj montażu: szyna TS Podłączenie Przekrój przewodu pomiarowego wejściowego: 16 (...) więcej mm² Przekrój przewodu pomiarowego wyjściowego: 16 mm² Ustawienia Dobór współczynnika przekładnika: 60mm Wyposażenie Typ wyświetlacza: LCD Rodzaj licznika: licznik jednofazowy Norma Norma: EN 50470-1 / 3, IEC 62053-21 / 23, IEC 61557-12 Produkt certyfikowany: MID (Measuring Instruments Directive) Dyrektywa europejska RoHs: zgodny Bezpieczeństwo Klasa ochronności: klasa ochronności II Stopień ochrony: IP20 Warunki użytkowania Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2 Temperatura robocza: -25 55 °C Temperatura magazynowania: -25 do 70 °C Temperatura przechowywania/transportu: -25 70 °C mniej
