STEROWNIK BRAMOWY SBW-02

STEROWNIK BRAMOWY SBW-02 - Opis

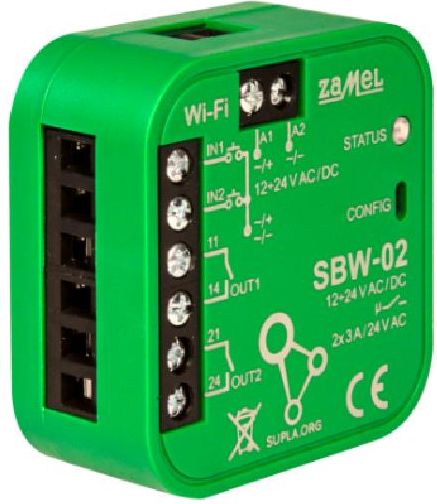

Sterownik bramowy Wi-Fi SBW-02
Sterownik bramowy SBW-02 pozwala na integrację z dowolnym napędem bramowym oraz furtką i umożliwia zdalną kontrolę bramy poprzez aplikację mobilną Supla. Moduł SBW-02 wyposażony w dwa niezależne kanały pozwalające na sterowanie bramą oraz furtką lub 2 bramami. Urządzenie przystosowane jest do montażu bezpośrednio w napędzie. Dzięki uniwersalnemu zasilaniu 12 – 24 V AC / DC można go wykorzystać w wielu aplikacjach. Podłączając sygnały z wyłączników krańcowych pod wejścia sterownika otrzymujemy informację o otwarciu i zamknięciu bramy / furtki.

Cechy:

• bezprzewodowe sterowanie napędem bramy i furtki wykorzystujące technologię wi-fi
• możliwość śledzenia stanu bramy poprzez badanie stanu wyłączników krańcowych
• możliwość kontroli sterownika poprzez aplikację mobilną supla z dowolnego miejsca na świecie
• zasilanie sterownika 12-24V AC/DC
• sposób montażu: do puszki elektrycznej 60 mm
• zasilanie 12-24 V AC / DC
• ilość przekaźników 2
• obciążalność przekaźnika 2 x NO 3A / 24 VAC
• transmisja Wi-Fi 2.4GHz 802.11 b/g/n
• głębokość urządzenia 20 mm
• waga 0,04 kg
• ilość kanałów wyjściowych 2
• maksymalny prąd wyjścia 3 A / kanał

Montaż:
Moduł SBW-02 przeznaczony jest do montażu dopuszkowego. Wymiary obudowy umożliwiają montaż zarówno w puszkach podtynkowych (minimum ¨60) jak i natynkowych

Urządzenie należy podłączyć do zasilania zgodnie z obowiązującymi normami. Czynności związane z: instalacją, podłączeniem i (...) więcej regulacją powinny być wykonywane przez wykwalifikowanych elektryków, którzy zapoznali się z instrukcją obsługi i funkcjami tego urządzenia. Ze względów bezpieczeństwa nie należy montować urządzenia bez obudowy lub z uszkodzoną obudową

Sterownik bramowy Wi-Fi SBW-02 przeznaczony jest do montażu wewnątrz pomieszczeń. Podczas instalacji na zewnątrz pomieszczeń urządzenie należy umieścić w dodatkowej puszce hermetycznej.

Do wejść IN1 oraz IN2 odbiornika SBW-02 można podłączyć beznapięciowe styki kontrolne pozwalające na detekcje otwarcia/zamknięcia bramy.

Po zainstalowaniu odbiornika należy sprawdzić poprawność jego działania obserwując czy włącza się dioda LED.
Dane techniczne urządzenia Zamel Supla SBW-02:
Znamionowe napięcie zasilania 12-24 V AC/DC
Częstotliwość znamionowa AC :Stand-by/Włączony przekaźnik: AC: 16mA/62mA
Znamionowy pobór mocy 0,6 W
Transmisja Wi-Fi 2.4 GHz b/g/n
Zasięg działania do 200 m w terenie otwartym
Ilość wejść 2
Współpraca z łącznikami monostabilnymi (przyciski), bistabilnymi (standardowe włączniki światła bez podświetlenia)
Ilość kanałów wyjściowych 2
Parametry styków przekaźnika 2 x NO 3 A / 250 V AC (styk zwierny beznapięciowy)
Maksymalna obciążalność wyjścia 2 x 3 A/ 250 V AC
Liczba zacisków przyłączeniowych 8 (przewody o przekroju do 2,5 mm2)
Mocowanie obudowy puszka instalacyjna Ø60 mm
Stopień ochrony obudowy IP20
Wymiary 47,5 x 47,5 x 23 mm
Waga 40 g

Temperaturowy zakres pracy -20 do +55°C
Zgodność z normami PN-EN 60669, PN-EN 60950, PN-EN 61000, PN-ETSI EN 300 220-1
