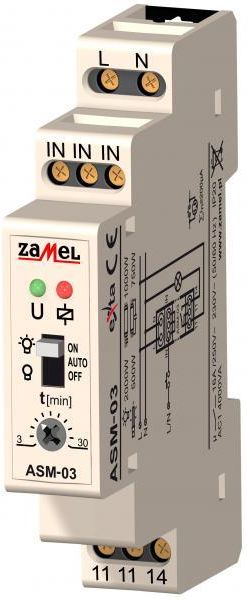

zamel Przełącznik zegarowy schodowy z przeciwblokadą funkcja ON/OFF/AUTO typ: ASM-03

zamel Przełącznik zegarowy schodowy z przeciwblokadą funkcja ON/OFF/AUTO typ: ASM-03 - Opis

Automat schodowy ASM-03. Służy do sterowania oświetleniem na korytarzach lub klatkach schodowych. Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie. Czas pracy może być płynnie regulowany w zakresie od 3 minut do 30 minut przy pomocy potencjometru znajdującego się na panelu czołowym automatu. Automat wyposażony jest w funkcję przeciwblokady oraz funkcje stałego załączenia ON i stałego wyłączenia OFF. Urządzenie należy podłączyć do sieci jednofazowej.

Dane techniczne:

wymiary: 90 x 17.5 x 66 mm

znamionowe napięcie zasilania: 230 V AC

maksymalne napięcie styków 250 V

kategoria użytkowania: AC1

maksymalna moc przekaźnika 4000 VA

liczba styków zwiernych: 1

liczba styków rozwiernych: 0

prąd przekaźnika: 16 A

znamionowy pobór prądu: 25 mA

stopień ochrony obudowy IP: 20

mocowanie obudowy: szyna TH-35

zaciski zasilania: L, N

tolerancja napięcia zasilania: -15 ÷ +10 %

kontrolka napięcia zasilania: dioda LED, zielona

częstotliwość znamionowa: 50 / 60 Hz

zaciski układu wyzwalania: IN, IN, IN

prąd sterujący układu wyzwalania: 300 μA

zakres nastaw czasu załączenia: 3 minut ÷ 30 minut (potencjometr obrotowy)

tryb pracy: ON, AUTO, OFF

dokładność nastawy czasu załączenia: ±10 %

powtarzalność nastawy czasu załączenia: ±5 %

kontrolka przekaźnika: dioda LED, czerwona

liczba zacisków przyłączeniowych: (...) więcej 8

przekrój przewodów przyłączeniowych: 0.2 ÷ 2.5 mm²

temperatura pracy: -20 ÷ +45 °C

pozycja pracy: dowolna

klasa ochronności: II

kategoria przepięciowa: II

stopień zanieczyszczenia: 2

napięcie udarowe: 2 kV

Zalety:

sterowanie oświetleniem na klatkach schodowych

płynna regulacja czasu załączenia

kontrolka stanu przekaźnika

kontrolka napięcia zasilania

możliwość ustawienia trybu: stale załączony ON, stale wyłączony OFF,

współpraca z przyciskami jednobiegunowymi podświetlanymi

funkcja przeciwblokady

wyjście przekaźnikowe - jeden styk zwierny o maksymalnej obciążalności 16 A

obudowa jednomodułowa mniej
