zamel Przełącznik zegarowy schodowy 230V 30-300W typ: ASP-01

zamel Przełącznik zegarowy schodowy 230V 30-300W typ: ASP-01 - Opis

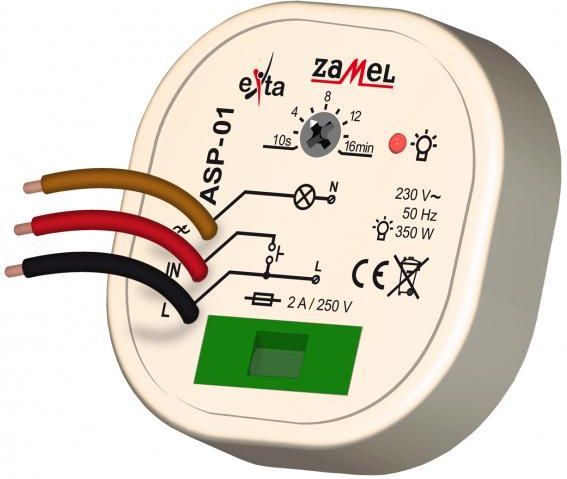

AUTOMAT SCHODOWY 230V AC 15-300W ASP-01OPIS PRODUKTUAutomat schodowy ASP-01 służy do sterowania oświetleniem żarowym na korytarzach lub klatkach schodowych. Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie. Dzięki zastosowanemu triakowi oświetlenie rozjaśniane jest i gaszone płynnie. Taka konstrukcja pozwala także na pracę w starszych instalacjach, gdzie przewód nautralny trafia bezpośrednio do lampy. Urządzenie pracuje wówczas w połączeniu szeregowym z odbiornikiem. Czas pracy może być płynnie regulowany w zakresie od 10 s do 16 min przy pomocy potencjometru. Automat schodowy ASP-01 można stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia. Konstrukcja urządzenia umożliwia montaż pod przyciskiem w głębokiej puszce instalacyjnej fi60.CECHY FUNKCJONALNE PRODUKTU:

• Sterowanie oświetleniem na klatkach schodowych
• kontrolka załączenia odbiornika - dioda LED czerwona
• dwużyłowa instalacja sterująca
• Współpraca wyłącznie z źródłami żarowymi (nie współpracuje z oświetleniem LED ani świetlówkami)
• płynna regulacja czasu załączenia w zakresie od 10 s do 16 min,
• wyzwalanie układu z przewodu L,
• łatwa adaptacja do istniejących instalacji elektrycznych
• miękkie włączenie i wyłączenie (0,8 s),
• współpraca z przyciskami jednobiegunowymi podświetlanymi
• zasilanie szeregowe z odbiornikiem.

DANE TECHNICZNE:

• Sposób montażu Montaż podtynkowy
• Szerokość wyrażona liczbą modułów 0
• Układ (...) więcej połączeń 3 przewodowa
• Maksymalna zdolność łączeniowa dla żarówek 350 W
• Maksymalna zdolność łączeniowa dla świetlówek 0 VA
• Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) 0 VA
• Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) 0 VA
• Zaciski zasilania L(czarny), brązowy - szeregowo z odbiornikiem
• Znamionowe napięcie zasilania 230 V
• Temperatura pracy -20/45 °C
• Częstotliwość znamionowa 50/60 Hz
• Zakres nastaw czasu t 10 s ÷ 16 min
• Stopień ochrony obudowy IP20
• Szerokość 50 mm
• Wysokość 50 mm
• Głębokość 18 mm
• Waga 0,02 g
• Dopuszczalne obciążenie 15 ÷ 350 W
• Element sterujący triak
