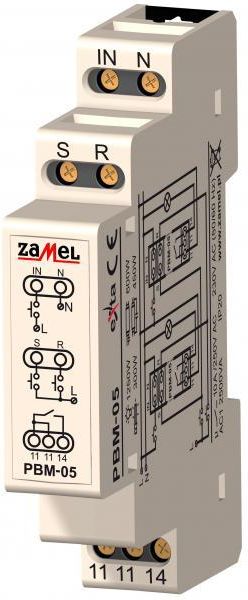

zamel Przekaźnik funkcyjny bistabilny beznapięciowy wejścia SET/RESET 230V typ: PBM-05

zamel Przekaźnik funkcyjny bistabilny beznapięciowy wejścia SET/RESET 230V typ: PBM-05 - Opis

Przekaźnik bistabilny PBM‑05. Służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków (podłączonych do wejścia IN) powodują załączenie lub wyłączenie urządzenia podłączonego do zacisków wyjściowych. Wejścia sterujące SET i RESET pozwalają na centralne sterowanie grupą przekaźników. Impulsem sterującym wejścia IN oraz S i R może być tylko impuls z linii L. Konstrukcja przekaźnika umożliwia zapamiętanie jego aktualnego stanu w przypadku zaniku napięcia zasilania. Ważną cechą urządzenia jest zerowy pobór prądu.

Dane techniczne:

wymiary: 90 x 17.5 x 66 mm (jednomodułowa)

znamionowe napięcie zasilania: 230 V AC

maksymalne napięcie styków 250 V

kategoria użytkowania: AC1

maksymalna moc przekaźnika: 2500 VA

liczba styków zwiernych: 1

liczba styków rozwiernych: 0

prąd przekaźnika: 10 A

stopień ochrony obudowy IP: 20

mocowanie obudowy: szyna TH35

zacisk wyzwalania: IN

tolerancja napięcia zasilania: -15 ÷ +10 %

częstotliwość znamionowa: 50 / 60 Hz

znamionowy pobór prądu: 0 mA

znamionowy pobór prądu wyzwalania: 11 mA

zaciski centralnego sterowania: Set, Reset

liczba zacisków przyłączeniowych: 7

przekrój przewodów przyłączeniowych: 0.2 ÷ 2.5 mm²

temperatura pracy: -20 ÷ +45 °C

pozycja pracy: dowolna

klasa ochronności: II

kategoria przepięciowa: II

stopień (...) więcej zanieczyszczenia: 2

napięcie udarowe: 1 kV

Zalety:

bistabilne (dwustanowe) sterowanie oświetleniem

zerowy pobór prądu

funkcje centralnego sterowania

pamięć stanu przekaźnika

wyzwalanie układu z przewodu L

praca z wieloma przyciskami jednobiegunowymi

dwużyłowa instalacja sterująca mniej
