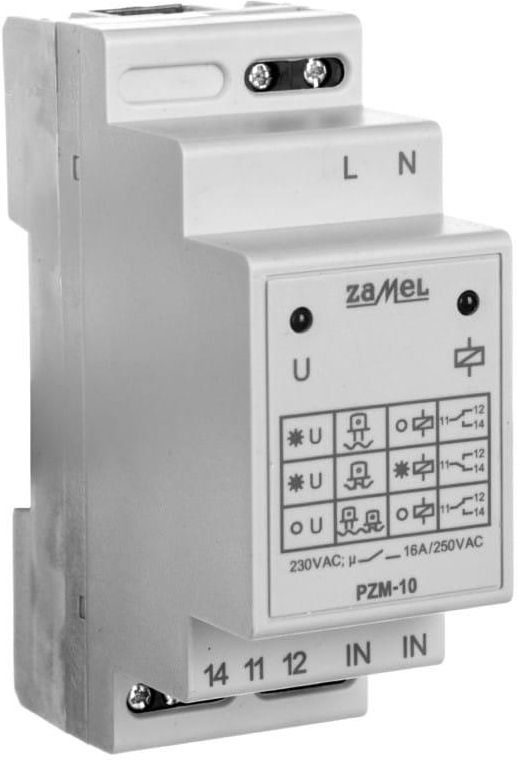

zamel Przekaźnik funkcyjny zalania z sondą SzH-03 230VAC/16A typ: PzM-10

zamel Przekaźnik funkcyjny zalania z sondą SzH-03 230VAC/16A typ: PzM-10 - Opis

Przekaźnik zalania PZM-10 służy do wykrywania obecności płynów przewodzących (np. woda) na wysokości zamontowanej sondy zalania (SZH03). Układ może być wykorzystany do alarmowania o pojawieniu się wody w miejscach narażonych na zalanie. Stosowany może być również w układach sterowania i kontroli poziomu płynów. Zewnętrzna sonda zalania jest separowana galwanicznie, co zapewnia niezawodność i bezpieczeństwo pracy urządzenia.

Dane techniczne:

wymiary: dwumodułowa (35 mm) 90 x 35 x 66 mm

znamionowe napięcie zasilania: 230 V AC, 50 / 60 Hz

maksymalne napięcie styków: 250 V

kategoria użytkowania: AC1

maksymalna moc przekaźnika: 4000 VA

liczba styków przełącznych: 1

prąd przekaźnika: 16 A

znamionowy pobór prądu: 10 mA

stopień ochrony obudowy IP: 20

mocowanie obudowy: szyna TH35

zaciski zasilania: L, N

tolerancja napięcia zasilania: -15 ÷ +10 %

kontrolka napięcia zasilania: dioda LED zielona

zaciski sondy zalania: IN, IN

sonda zalania: zewnętrzna (SZH-03)

maksymalna długość przewodu sondy: 500 m

kontrolka stanu przekaźnika: dioda LED czerwona

liczba zacisków przyłączeniowych: 7

przekrój przewodów przyłączeniowych: 0.2 ÷ 2.50 mm²

temperatura pracy: -20 ÷ +60 °C

pozycja pracy: dowolna

klasa ochronności: II

kategoria przepięciowa: II

stopień zanieczyszczenia: 2

napięcie udarowe: 2 kV

Zalety:

możliwość szeregowego lub równoległego (...) więcej łączenia sond

możliwość przedłużenia przewodu sondy

odporność na fałszywe wskazanie mniej
