Ariston Pakiet ONE MED 24 NET (3070491)

Ariston Pakiet ONE MED 24 NET (3070491) - Opis

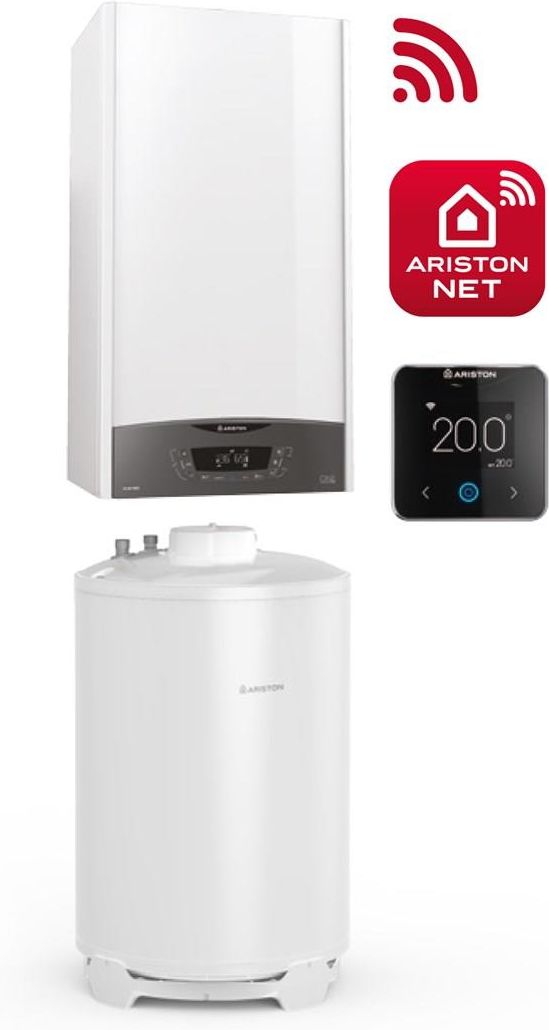

Pakiet zawiera:

• Kocioł kondensacyjny jednofunkcyjny CLAS ONE SYSTEM 24 - 3301031
• Zasobnik BCH 120 EE ze stojakiem - 3060753
• Termostat Cube S Net - 3319126

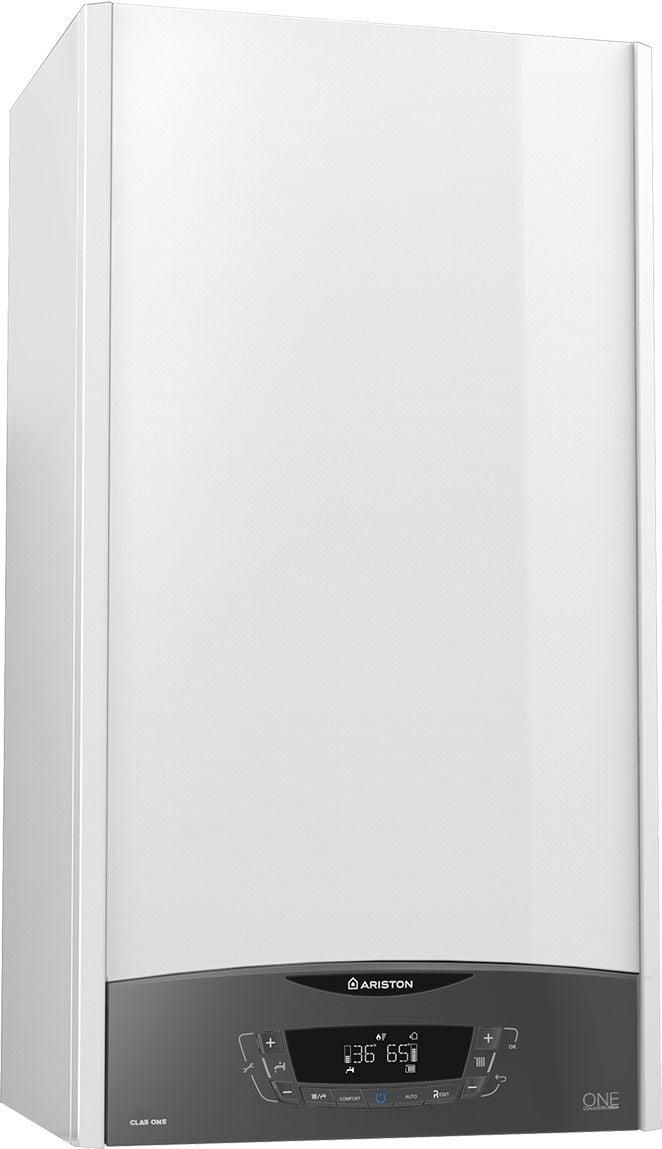

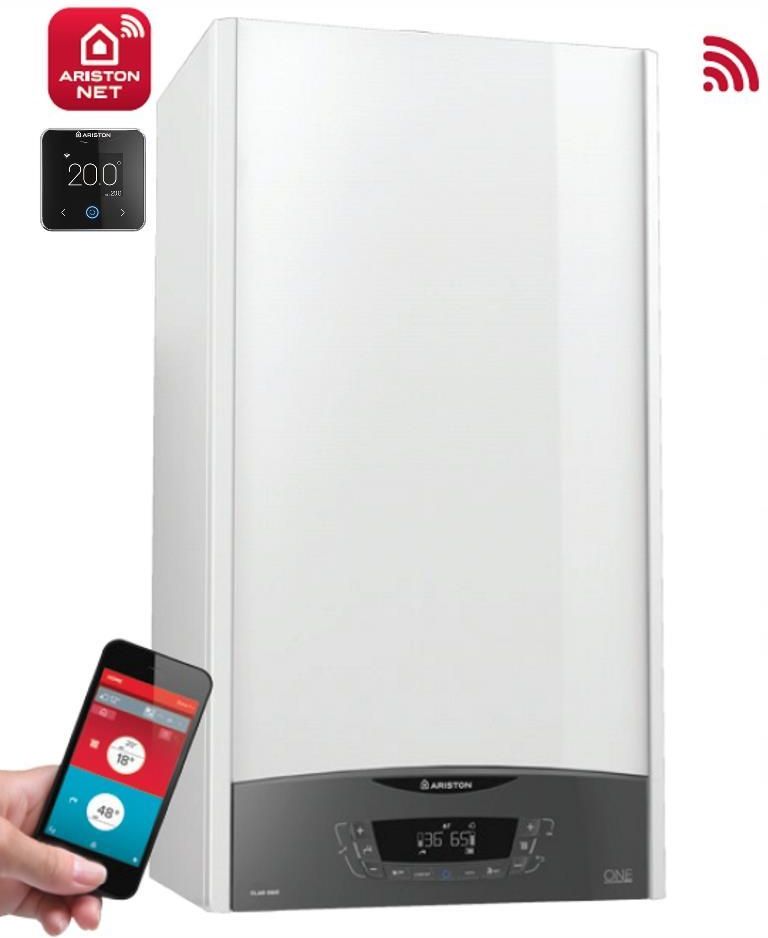

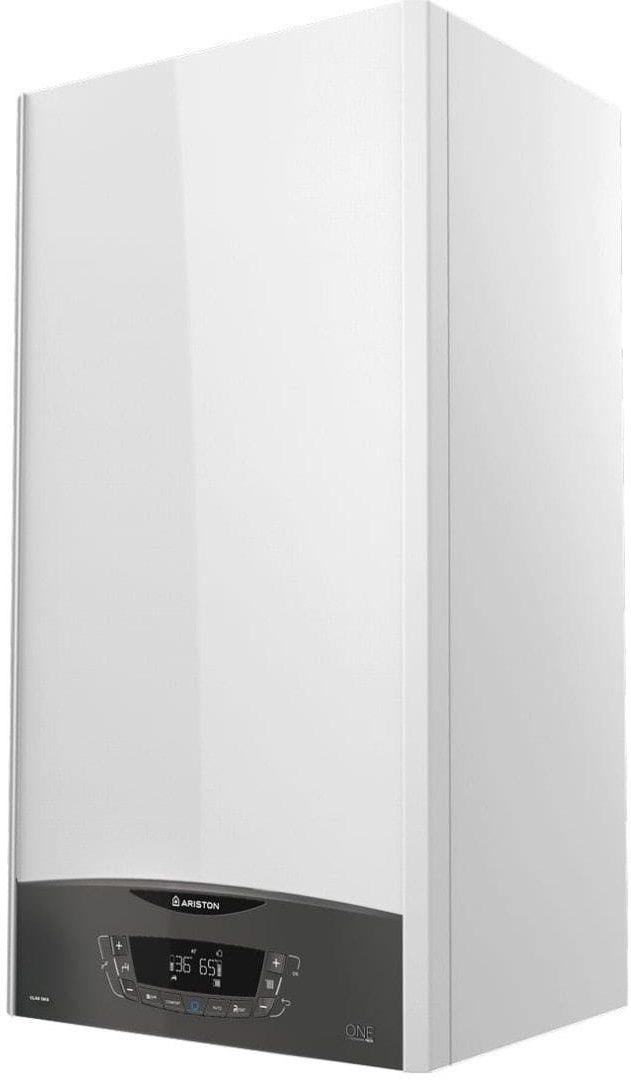

Kocioł kondensacyjny jednofunkcyjny CLAS ONE SYSTEM 24

• Nowy wymiennik ciepła ze stali nierdzewnej XtraTech ™
• Sekcje przepływowe w wymienniku powiększone o +142% w porównaniu z poprzednią wersją

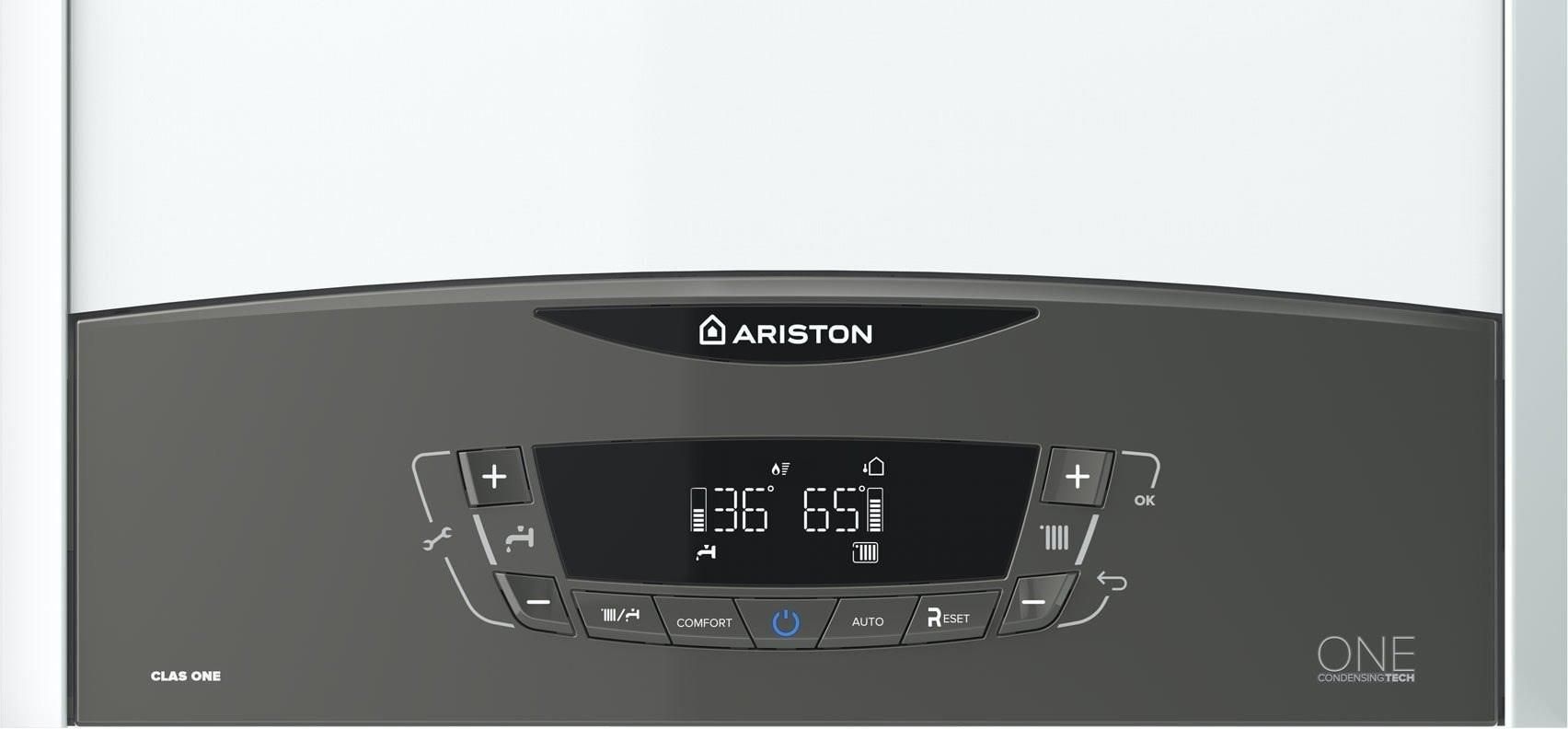

• Wyświetlacz LCD
• Klasa energetyczna A+ w przypadku połączenia z urządzeniem do termoregulacji
• Modulacja mocy 1: 7
• Protokół komunikacyjny BusBridgeNet®
• Funkcja AUTO, funkcja Comfort
• Zoptymalizowany wewnętrzny tłumik
• Instalacja również w strefie nad wanną

DANE TECHNICZNE
UWAGA OGÓL. Model: CLAS ONE
Model: CLAS ONE SYSTEM 24
Certyfikat CE (pin) 0085CR0393
Typ kotła C13(X)-C23-C33(X)-C43(X)-C53(X)-C63(X)C83(X)-C93(X)-B23-B23P-B33
CHARAKTERYSTYKA ENERGETYCZNA Znamionowe zużycie ciepła maks/min (Pci) Qn kW 22,0 / 3,7
Znamionowe zużycie ciepła maks/min (Pcs) Qn kW 24,4 / 4,1
Znamionowe zużycie ciepła wody użytkowej maks/min (Pci) Qn kW 26,0 / 3,7
Znamionowe zużycie ciepła wody użytkowej maks/min (Pcs) Qn kW 28,9 / 4,1
Moc użytkowa maks/min (80°C-60°C) Pn kW 21,4 / 3,4
Moc użytkowa maks/min (50°C-30°C) Pn kW 23,6 / 3,9
Moc użytkowa maks/min wody użytkowej Pn kW 24,9 / 3,5
Wydajność spalania (w spalinach) % 98,0
Wydajność przy znamionowym zużyciu ciepła (60/80°C) % 97,5 / 87,8
Wydajność przy znamionowym zużyciu ciepła (30/50°C) % 107,3 / (...) więcej 96,7
Wydajność przy 30 % w temp. 30°C % 109,8 / 98,9
Wydajność przy minimalnym zużyciu ciepła (60/80°C) % 93,1 / 83,8
Gwiazdki Wydajności (dir. 92/42/EEC) ****
Strata na poziomie spalin z działającego palnika % 2,0
SPALINY Ciśnienie dyspozycyjne wentylatora Pa 100
Klasa Nox clasa 5
Temperatura spalin (G20) (80°C-60°C) °C 61
Zawartość CO2 (G20) (80°C-60°C) % 9,2 / 8,9
Zawartość CO (0%O2) (80°C-60°C) ppm 141,8
Zawartość O2 (G20) (80°C-60°C) % 3,9
Maksymalny przepływ spalin (G20) (80°C-60°C) Kg/h 42,1
Nadmiar powietrza (80°C-60°C) % 23
Obieg CO Ciśnienie rozprężenia naczynia wzbiorczego bar 1
Maksymalne ciśnienie ogrzewania bar 3
Pojemność zbiornika wzbiorczego l 8
Temperatura ogrzewania min/maks (zakres wysokiej temperatury) °C 35 / 82
Temperatura ogrzewania min/maks (zakres niskiej temperatury) °C
Obieg CWU Temperatura wody użytkowej min/maks - CLAS ONE °C 36 / 90
Temperatura wody użytkowej min/maks - CLAS ONE SYSTEM °C 40 / 60
Przepływ wody użytkowej (~T=30°C) - CLAS ONE l/min 12,1
Przepływ wody użytkowej tT=25°C - CLAS ONE l/min 14,5
Przepływ wody użytkowej ~T=35°C - CLAS SONE l/min 10,4
Gwiazdka komfortu wody użytkowej (EN13203) - CLAS ONE ***
Minimalne przepływ gorącej wody - CLAS ONE l/min 2,0
Ciśnienie wody użytkowej maks/min bar 7 / 0,2
ELEKTRYKA Napięcie/częstotliwość zasilania V/Hz 230 / 50
Całkowita moc elektryczna pobierana W 77
Współczynnik efektywności energetycznej pomp cyrkula- cyjnych 0,23
Minimalna temperatura otoczenia podczas eksploatacji °C 0
Poziom ochrony instalacji elektrycznej IP X5D
Ciężar kg 29,7

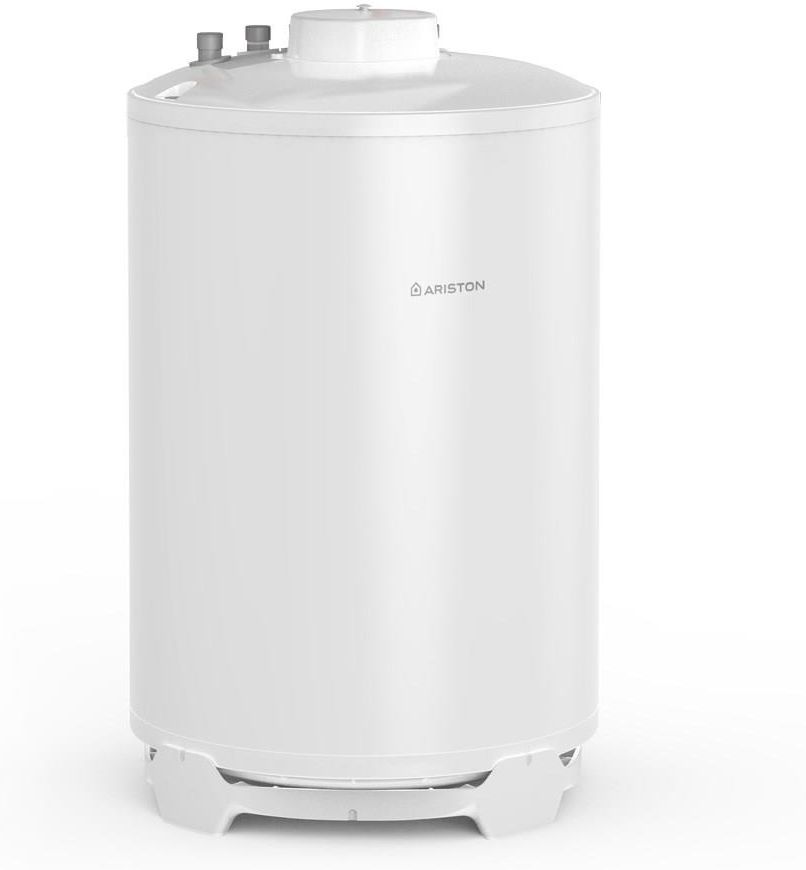

Ariston zasobnik ciepłej wody użytkowej BCH EE 120 - 120 litrów ze stojakiem w zestawie
KORZYŚCI:

• większa powierzchnia wężownicy - większa szybkość podgrzewania ciepłej wody
• zalecany do podłączenia z kotłami wiszącymi (wszystkie króćce w górnej części urządzenia)
• możliwość podłączenia recyrkulacji
• zbiornik emaliowany,
• izolacja z pianki poliuretanowej
• ochronna anoda magnezowa
• ciśnienie robocze max. 7 bar

DANE TECHNICZNE
120 L 160 L 200 L
Wężownica
Pojemność wężownice L 6,1 4,4 6,25
Powierzchnia wężownicy m2 0,96 0,7 1
Moc wężownicy (wg EN 15332) kW 16,1 14,7 17,2
Opory hydrauliczne wężownicy mbar 62 62 63
Max ciśnienie robocze (EN 12897) bar 7 7 7
Straty ciepła (EN 60379) kW/24h 1,72 1,34 1,84
Maksymalna temperatura robocza °C 90 90 90
Ciężar kg 42 56 65

WYMIARY 120 L 160 L 200 L

BCH 80 L 120 L 160 L 180 L
A [mm] 560 560 560 560
B [mm] 690 900 1320 1570
C [mm] 720 930 1340 1590
D [mm] 535 745 1183 1428
E [mm] 500 500 450 450

Termostat Cube S Net z modemem WIFITermostat Cube S Net z modemem WIFI został zaprojektowany w celu dostarczenia nowego sposobu obsługi domowego systemu ogrzewania i ciepłej wody użytkowej. Dzięki sterowaniu za pomocą aplikacji Ariston Net możesz włączać, wyłączać i kontrolować temperaturę ogrzewania i ciepłej wody użytkowej przy użyciu smartfona lub PC, zawsze i niezależnie od tego, gdzie się znajdujesz. System umożliwia ciągły monitoring zużycia energii, zapewniając oszczędność gazu, oraz powiadamia w czasie rzeczywistym o usterkach generatora ciepła.KORZYŚCI:

• Zintegrowane połączenie z Ariston NET
• Hi-Tech Italian Design
• Ekran dotykowy TFT
• Technologia modulacji
• Instalacja Plug & Play
• Temperatura zewnętrzna pobierana przez Internet

Specyfikacja technicznaZasilanie elektryczne BUS BridgeNet®
8 do 24V max; Bateria z jonami litu
Bateria 3,7 V DC 500 mAh
Pobór mocy
Temperatura robocza -0 - 40°C
Temperatura przechowywania z baterią -10 - 45°C
Temperatura przechowywania bez baterii -20 - 70°C
Wilgotność 20% RH - 80% RH
Dokładność temperatury +/- 0,5°C
Długość i przekrój przewodu bus
UWAGA: W CELU UNIKNIĘCIA ZAKŁÓCEŃ, UŻYWAĆ PRZEWODU EKRANOWANEGO
LUB DWUŻYŁOWEGO PRZEWODU TELEFONICZNEGO. max. 50 m
Ø min. 0,5 mm2
Klasa izolacji III
Stopnie ochrony IP20
Wymiary 103mm x 103mm x 19,1mm
Karta produktu (wyłącznie z systemem Bus BridgeNet)
Nazwa dostawc ARISTON
Identyfikacja modelu dostawcy CUBE S NET
Klasa sterowania temperaturą V
Wpływ na wydajność energetyczną w % podczas ogrzewania pomieszczeń +3%
Dodając Czujnik Zewnętrzny lub meteo z internetu:
Klasa sterowania temperaturą VI
Wpływ na wydajność energetyczną w % podczas ogrzewania pomieszczeń +4%
W systemie 3-strefowym z 2 Czujnikami Otoczenia:
Klasa sterowania temperaturą VIII
Wpływ na wydajność energetyczną w % podczas ogrzewania pomieszczeń +5%

mniej
