Dfrobot Dfrduino Uno V3 (dfr02683)

Dfrobot Dfrduino Uno V3 (dfr02683) - Opis

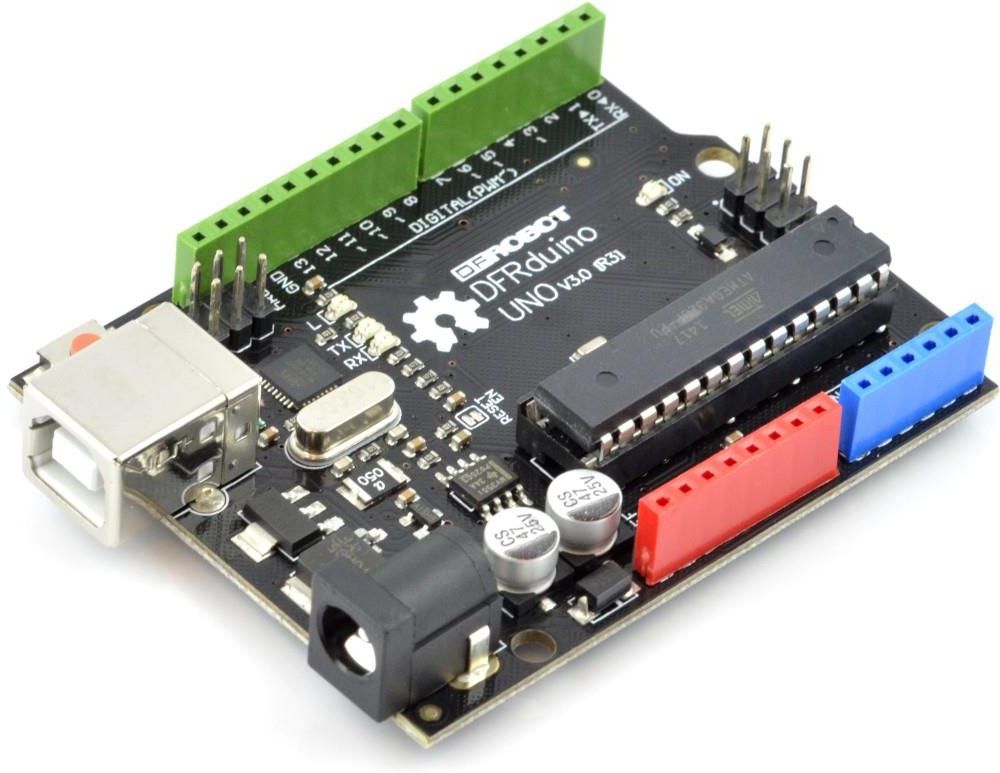

DFRduino UNO R3 - płytka bazowa z mikrokontrolerem ATmega328OpisDFRduino UNO R3 to płytka bazowa kompatybilna z Arduino. Płytka podobnie jak Arduino UNO posiada mikrokontroler ATmega 328P, rozkład wyprowadzeń jest zgodny z Arduino UNO dzięki czemu można stosować rozszerzenia w postaci shieldów. Do komunikacji z komputerem płytka wykorzystuje układ ATmega16U2. Do dyspozycji użytkownika jest 14 portów GPIO (wejść/wyjść) z czego 6 może generować sygnał PWM. Płytka ma również 6 wejść analogowych oraz złącze ISP do programowania przy użyciu programatora. DFRduino UNO R3 może być zasilana napięciem 7-12 V przy użyciu złącza DC.Złącza zostały podzielone na 3 sekcje:

• Czerwona - piny zasilające
• Niebieska - piny analogowe (wejścia)
• Zielona - piny cyfrowe (wejścia/wyjścia)

Właściwości

• Mikrokontroler: ATmega328 (obudowa DIP)
• Pamięć Flash 32 KB (2 KB zajmuje bootloader)
• Pamięć SRAM: 2 KB
• Pamięć EEPROM: 1 KB
• Maksymalna częstotliwość pracy: 16 MHz
• Ilość wejść/wyjść cyfrowych: 16 (z czego 6 może działać jako wyjście sygnału PWM)
• Ilość wejść analogowych: 6
• Gniazdo USB typ B
• Napięcie pracy: 5 V
• Napięcie zasilania: 7-12 V
• Wymiary: 75 x 54 x 15 mm
