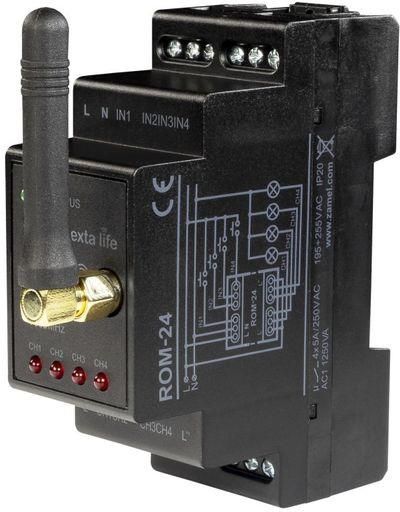

Zamel Radiowy Odbiornik Modułowy 4-Kanałowy ROM24

Zamel Radiowy Odbiornik Modułowy 4-Kanałowy ROM24 - Opis

Radiowy odbiornik modułowy ROM-24 to element końcowy systemu EXTA LIFE, który umożliwia niezależne sterowanie maksymalnie czterema dowolnymi urządzeniami / obwodami. Wyjścia zrealizowane są w postaci czterech przekaźników ze stykami zwiernymi o maksymalnej obciążalności 5 A. Daje to możliwość sterowania obwodami niskonapięciowymi (na przykład 12/24 V AC/DC) oraz wysokonapięciowymi (230 V AC). Odbiornik sprawdza się przy zdalnym wyzwalaniu innych urządzeń. Z powodzeniem można go wykorzystać przy podawaniu sygnałów sterujących. ROM-24 nadaje się także do sterowania elektrozaworami w systemach ogrzewania. Komunikacja dwukierunkowa pomiędzy odbiornikiem a kontrolerem zapewnia, iż w aplikacji mobilnej zawsze wskazywany jest aktualny stan każdego kanału odbiornika. Taki sposób komunikacji umożliwia także zmianę wybranych parametrów odbiornika oraz zdalne dopisywanie nadajników (bez dostępu do odbiornika). Zaimplementowany algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. ROM-24 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Dodatkowe konfigurowalne wejścia przewodowe zwiększają funkcjonalność sterowania. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera. Urządzenie przeznaczone jest do montażu w rozdzielnicach na szynie TH35 (DIN). Odkręcana antena umożliwia dołączenie anteny zewnętrznej.

CECHY

• znamionowe napięcie zasilania 230 V AC,
• kompatybilny (...) więcej z kontrolerem oraz nadajnikami systemu EXTA LIFE,
• 4 kanały wyjściowe (4 x styki zwierne beznapięciowe),
• transmisja dwukierunkowa – wskazanie aktualnego stanu każdego wyjścia w aplikacji
• programowalny stan wyjść po zaniku napięcia zasilającego,
• 4 programowalne wejścia zewnętrzne,
• możliwość podłączenia łączników monostabilnych lub bistabilnych,
• 4 tryby pracy przy współpracy z nadajnikami (załącz/wyłącz, bistabilny, monostabilny, czasowy),
• 2 tryby pracy przy współpracy z kontrolerem (załącz/wyłącz, czasowy),
• czas programowany niezależnie dla nadajników radiowych, wejść zewnętrznych i kontrolera,
• czasy przypisywane niezależnie dla każdego z wyjść,
• możliwość zdalnej aktualizacji oprogramowania

DANE TECHNICZNE:Znamionowe napięcie zasilania 230 VAC
Częstotliwość znamionowa 50 / 60 Hz
Znamionowy pobór mocy
0,65 W - Standby
2,2 W - włączone wszystkie kanały
Transmisja radiowa – pasmo ISM 868 MHz (868,50 MHz)
Sposób transmisji dwukierunkowa - 9600 bps
Moc maksymalna 14 dBm (25 mW)
Kodowanie algorytm oparty o klucz 128 bitowy
Zasięg działania do 300 m w terenie otwartym
Sygnalizacja transmisji / programowania tak – dioda LED zielona (STATUS)
Sygnalizacja wybranego kanału / stan kanału tak – diody LED czerwone (CH1, CH2, CH3, CH4)
Maksymalna ilość sparowanych przycisków 96 par (w rozłożeniu na 4 kanały)
Informacja o aktualnym stanie danego kanału tak – w aplikacji mobilnej EXTA LIFE
Tryby pracy przy współpracy z nadajnikami systemu EXTA LIFE załącz/wyłącz, bistabilny, monostabilny, czasowy
Tryby pracy przy współpracy z kontrolerem EXTA LIFE załączenie, wyłączenie, czasowy Ilość wejść zewnętrznych 4
Współpraca z łącznikami monostabilnymi (przyciski), bistabilnymi
Tryby pracy dla wejść zewnętrznych załączenie, wyłączenie, bistabilny, monostabilny, czasowy
Zakres nastawy czasu 1 s ÷ 18 h
Ilość kanałów wyjściowych 4
Parametry styków przekaźnika 4 x NO 10A / 250 VAC (styki zwierne beznapięciowe)
Maksymalna obciążalność wyjść 4 x 5A / 250 VAC
Liczba zacisków przyłączeniowych 12 (przewody o przekroju do 2,5 mm2 )
Mocowanie obudowy szyna TH35 (DIN)
Temperaturowy zakres pracy -10 do +55 °C
Stopień ochrony obudowy IP20
Wymiary 90 x 35 x 66 mm (dwumodułowa)
Waga 0,125 kg
MONTAŻ

Odbiornik ROM-24 przeznaczony jest do montażu w szafach rozdzielczych na szynie TH35 (DIN). Obudowa zajmuje dwa moduły. Do poprawnej pracy wymagane jest podłączenie anteny. Jeżeli antena musi być zainstalowana poza szafą rozdzielczą (dotyczy głównie rozdzielnic metalowych) to można do tego celu wykorzystać antenę zewnętrzną ANT-01 z przewodem o długości 3 m. Antena posiada złącze typu SMA.

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
4. Zamontować urządzenie w rozdzielnicy na szynie TH35 (DIN).
5. Załączyć obwód zasilania i sprawdzić poprawność działania (podczas wyzwalania danego wyjścia powinna zaświecać się przypisana do niego czerwona dioda LED).
