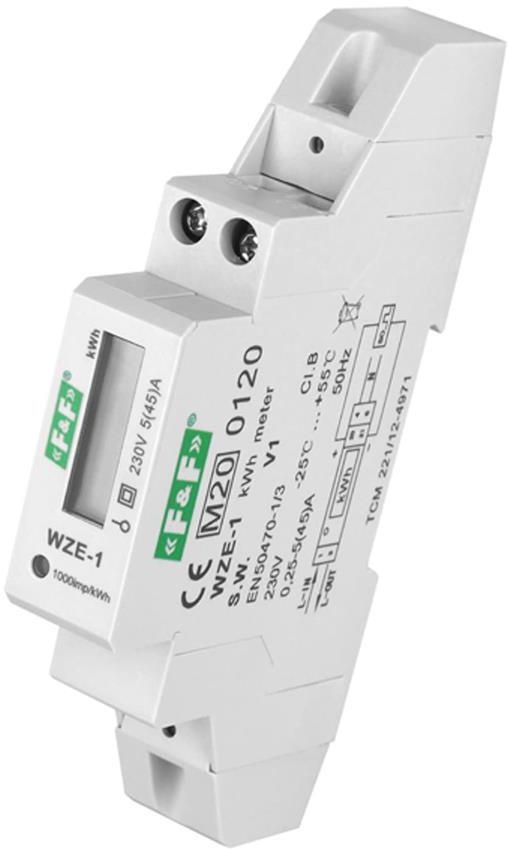

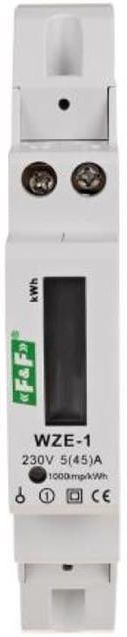

Liczniki zużycia energii elektrycznejWZE-1Wskaźnik zużycia energii elektrycznej. Jednofazowy. Przeznaczenie
WZE-1 jest statycznym (elektronicznym), wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.
Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 kWh =10Wh).
Uwaga!

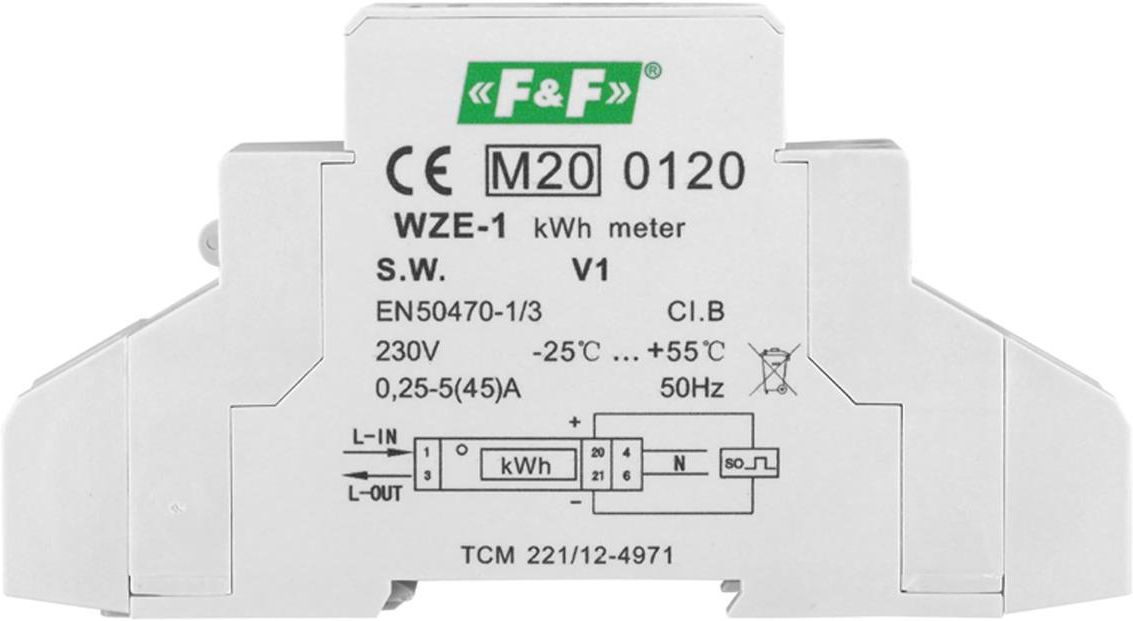

Wskaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez wskaźnik. Do poprawnej pracy wskaźnika nie jest wymagane podłączenie dodatkowego urządzenia.

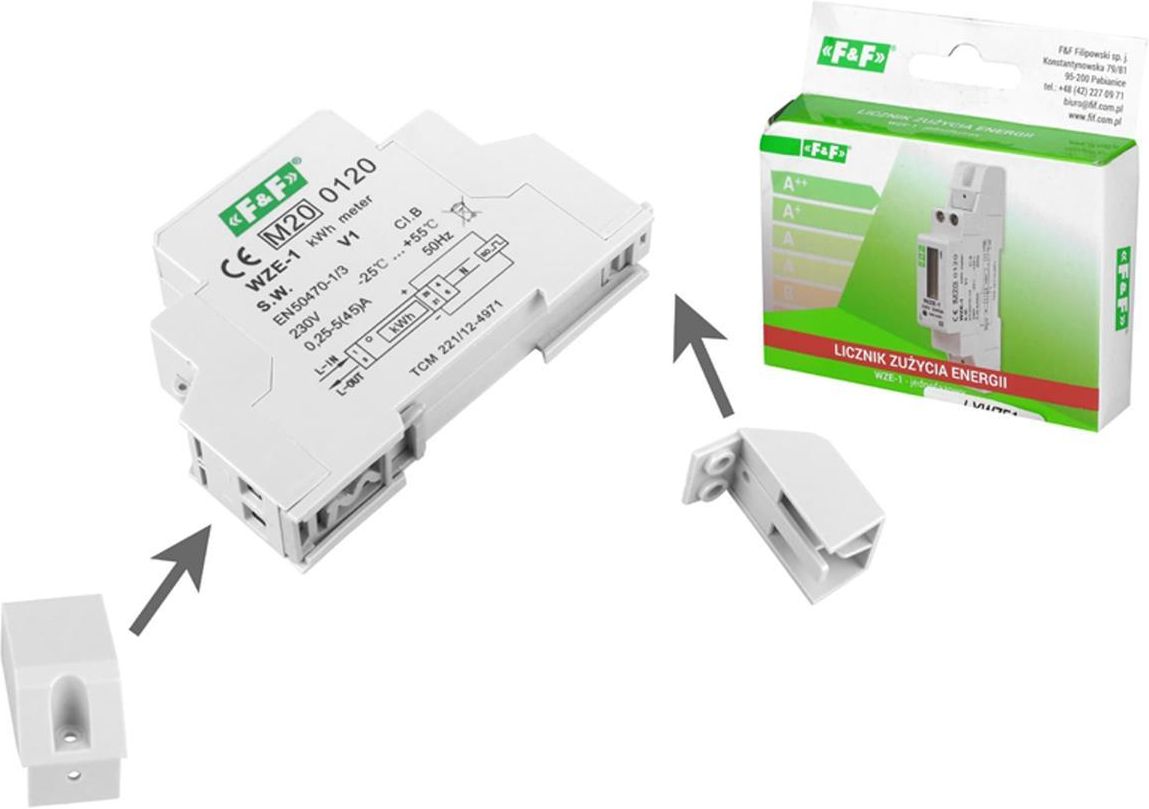

Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
Dane techniczne
napięcie odniesienia 230V AC 50 Hz
prąd bazowy* 0,25÷5A
prąd maksymalny* 45A
prąd minimalny* 0,02A
klasa dokładności B (1)
pobór własny wskaźnika
zakres wskazań 0÷99999,99kWh
stała wskaźnika (1Wh/imp) 1000imp/kWh
sygnalizacja sczytywania kWh LED czerwona
wyjście impulsowe SO+ SO- otwarty kolektor
napięcie podłączenia SO+ SO-
prąd podłączenia SO+ SO-
stała SO+ SO- (1Wh/imp) 1000imp/kWh
czas impulsu SO+ SO- 90ms
długość przewodu SO+ (...) więcej SO-
temperatura pracy -25÷55°C
przyłącze zaciski śrubowe 6mm²
wymiary 1 moduł (18mm)
montaż na szynie TH-35mm
stopień ochrony IP20

*) Prąd bazowy - określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.
Prąd maksymalny - to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.
Prąd minimalny - najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.
Znakowanie na urządzeniu: 5(45)A - pozycja 1 (przed nawiasem): prąd bazowy 5A; pozycja 2 (w nawiasie): prąd maksymalny 45A.
