BCS Switch Poe BCS-UPS/IP4/Z/E-S

BCS Switch Poe BCS-UPS/IP4/Z/E-S - Opis

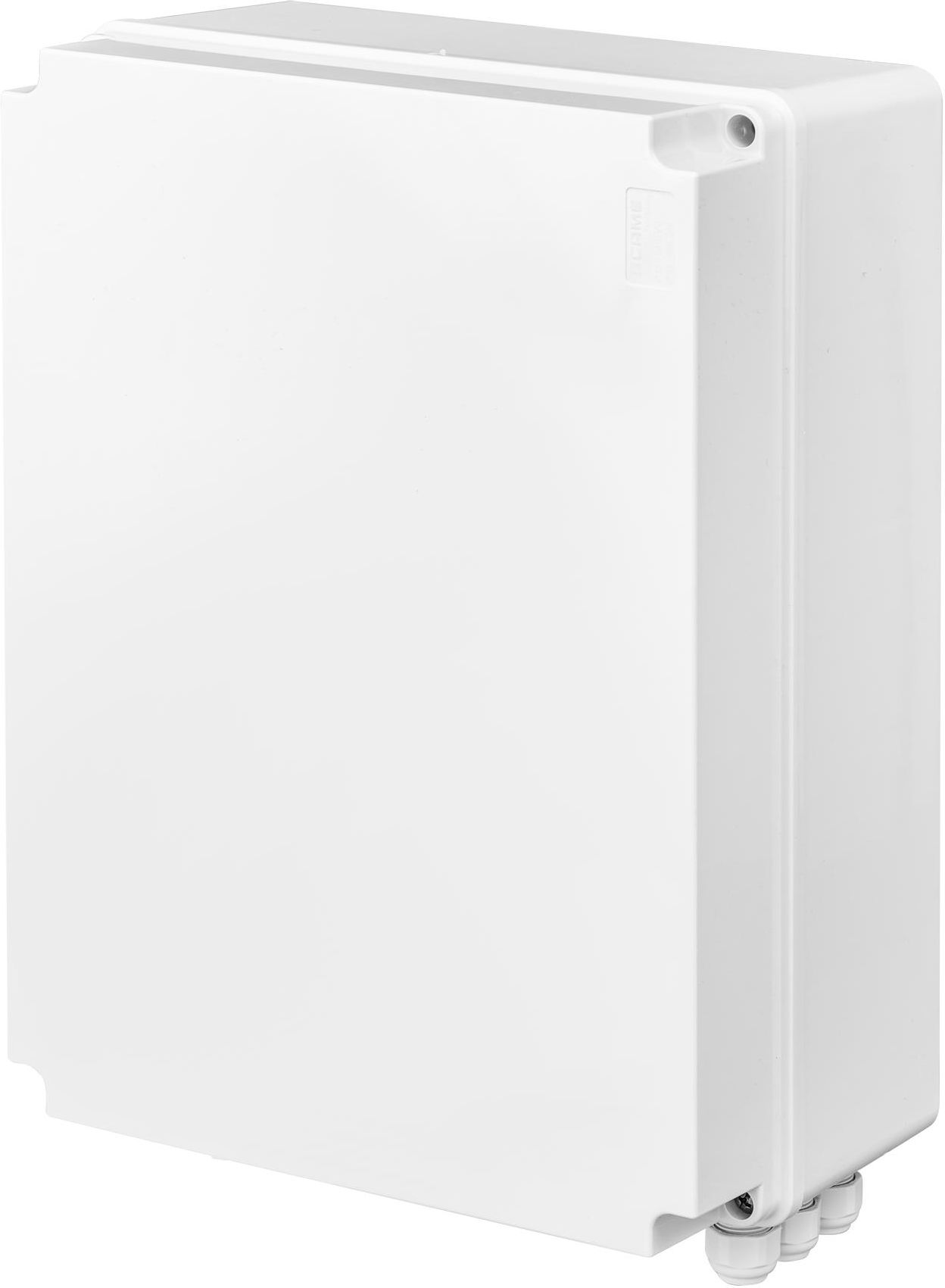

To zestaw do zasilania buforowego kamer telewizji przemysłowej IP. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer monitoringu wymagających bezprzerwowego działania. Urządzenie przeznaczone jest do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Tryb LONG RANGE pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Układ jest przystosowany do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA. Urządzenie zamknięte jest w obudowie zewnętrznej BCS-XL stanowiącej wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i inne, niekorzystne czynniki atmosferyczne. Cechy produktu: możliwość zasilania buforowego 5 odbiorników PoE 802.3at/af lub PoE PASSIVE miejsce na 1 akumulator 7 Ah do 40W mocy na portach PoE możliwość transmisji danych na 280m (w trybie LONG RANGE) możliwość wyłączenia zasilania na wybranych portach PoE niezależne bezpieczniki elektroniczne dla każdego kanału PoE (auto powrót) niskie nagrzewanie wewnątrz obudowy dzięki wysokiej sprawności zasilacza ( 90%) łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów łatwa rozbudowa systemu przez dołączenie dodatkowych switchy wejście kablami przez zamontowane w obudowie dławnice: 5xM16 oraz 1xM20 w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56 możliwość montażu na słupach lub (...) więcej latarniach za pomocą adaptera Dane techniczne: Porty LAN: 6 portów RJ45 10/100Mbps (5 x PoE, 1 x UPLINK) Funkcje portów: LAN 1 ... LAN 4: WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W) LAN5: WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha WYJŚCIE PoE (VIN 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W) LAN6: UPLINK (bez zasilania PoE) Tryb pracy: Tryb "STANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m Tryb "LONG RANGE" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m Akumulator: 1 x akumulator żelowy lub AGM 12V / 7Ah Napięcie wyjściowe zasilacza: 12 VDC +/-15% Napięcie wyjściowe PoE: 48 VDC +/- 2% Moc zasilacza: 72 W Sprawność: 90% @60W Napięcie wejściowe: 190 ... 260 VAC, 50 Hz Prąd ładowania akumulatora: 1 A lub 2 A (wybierane zworą JP1) Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15A Zabezpieczenie wyjścia zasilacza: Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy zwłoczny 6,3A Zabezpieczenia portów: LAN 1 ... LAN 6, VIN: Zabezpieczenie przepięciowe LAN 1 ... LAN 4: Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem LAN 5: Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem Zabezpieczenie obwodu akumulatora: Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: Bezpiecznik topikowy 6,3A Zabezpieczenie przez głębokim rozładowaniem: Odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego Sygnalizacja pracy: LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie Wyjścia techniczne: OUF – brak napięcia +DC_OUT ACF – brak napięcia AC Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) Uruchomienie przy braku zasilania AC: Samoczynne uruchomienie zasilacza po podłączeniu akumulatora Kontrola zasilania na portach: Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN 1 ... LAN 5) PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF PoE ZAŁĄCZONE na porcie - przełącznik w pozycji ON Konstrukcja obudowy: Obudowa BCS-XL Materiał obudowy - tworzywo, kolor szary (RAL7035) Zamontowane dławnice 5 x M16, 1 x M20 Montaż: Naścienny, uchwyty montażowe Stopień ochrony: IP56 Temperatura pracy: -20 ... +50°C Wymiary: 300 x 220 x 120 mm Waga: 1,64 kg mniej
