Cyfral Domofon Cosmo Zestaw 1-Lokatorski Czarny

Cyfral Domofon Cosmo Zestaw 1-Lokatorski Czarny - Opis

COSMO R1 to dwużyłowy zestaw domofonowy polskiej firmy Cyfral. Wyposażony jest w czytnik breloków zbliżeniowych RFID.
Domofon zawiera :1. Unifon / słuchawkę
Słuchawka w kolorze biały
(dostępne słuchawki w innych kolorach)o parametrach :

• system domofonowy dwuprzewodowy
• 1 przycisk: funkcja otwieranie drzwi wejściowych ( furtki )
• 2 przycisk: wielofunkcyjny umożliwiający np. włączenie oświetlenia, otwarcia bramy
• stopień ochrony IP20
• kolor unifonu biały (dostępne słuchawki w innych kolorach)
• wymiary 198 x 84 x 34 [mm]

i funkcjach

• możliwość uruchomienia elektrozaczepu bez podnoszenia słuchawki
• regulacja głośności wywołania z możliwością wyłączenia
• montaż przewodów bez konieczności lutowania

2. panel zewnętrzny (centralkę) i daszek (chroniący przed skutkami opadów atmosferycznych)

Centralka z daszkiem
(dostępny wariant w kolorze srebrny)panel zewnętrzny (centralka)

• rodzaj komunikacji przewodowa
• wizytówka nazwiska podświetlana
• materiał obudowy stop aluminium
• sposób montażu kasety natynkowy
• czytnik breloków zbliżeniowych RFID
• możliwość zaprogramowania do 100 breloków (2 pierwsze typu MASTER)
• zasilanie 230 V AC / 12 V
• elektrozaczep współpracujący: 12 V AC / 500 mA (max.) -do dokupienia brak w zestawie
• wymiary150 x 69 x 38 [mm]

3. Akcesoria

Transformator breloki i klucz Akcesoria :

• zasilacz transformatorowy 12V/AC (15VA) montowany na (...) więcej szynę TH-35
• cztery breloki (różne kolory w zależności od dostawy) - dodatkowe do dokupienia w sklepie
• klucz zabezpieczający do montażu centralki
• dodatkowo instrukcja obsługi
• zestaw nie zawiera śrub i kołków montażowych

Opis centralki / panela zewnętrznego
Opis centralki Cosmo R1

1. głośnik
2. zaciski przyłączeniowe panela zewnętrznego
3. wyjście na przewody
4. przyciski wywołania
5. podświetlane wizytówki
6. czytnik breloków RFID
7. mikrofon

Opis słuchawki / unifonu

Opis słuchawki Cyfral SMART A

8. przycisk zwalniania rygla
9. trójpozycyjny przełącznik głośności dzwonka (wysoki poziom dzwonka,średni poziom dzwonka, dzwonek wyłączony)
10. złącze dwunóżkowe - jumper - zwarcie zworą przekształca unifon z wersji bez podsłuchu na wersję z podsłuchem ( jest ona szczególnie przydatna w instalacjach w domkach jednorodzinnych, gdzie podsłuch wejścia, jak również pełna aktywność unifonu po zdjęciu słuchawki z uchwytu, bez konieczności wcześniejszego jego wywołania, może być pożądana)
11. przycisk wielofunkcyjny służy do podłączenia dodatkowych urządzeń (wyłączniki światła,sterowanie bramą, itp.) Jest on niezależny od systemu domofonowego i jest zwykłym przyciskiem zwiernym. Maksymalne obciążenie: 200mA 12V AC/DC
12. wejście przycisku wielofunkcyjnego
13. złącze do podłączenia linii unifonu przychodzącej z centrali,
14. potencjometr regulacji głośności w słuchawce unifonu. Ustawienie zbyt wysokiego poziomu, może powodować szkodliwe sprzężenia akustyczne

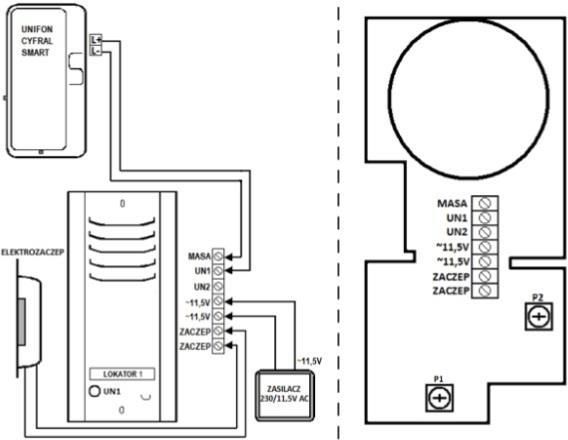

15. regulacja czułości mikrofonu (zwora założona – wysoka czułość, zwora zdjęta – czułość obniżona). Fabrycznie aparat ustawiony jest na wysoką czułość mikrofonu – w przypadku zbyt wysokiego poziomu dźwięku w panelu zewnętrznym zworę należy zdjąć.Schemat podłączenia :

Zestaw Cyfral Cosmo - połączenie posesji z lokatorem : 2-żyły centrala - unifony, 2-żyły centrala - zasilacz)Centrala COSMO jest rozwiązaniem w którym zastosowano transmisję sygnału typu duplex, a połączenie unifonu słuchawkowego z panelem przyzywowym wykonano linią dwuprzewodową.

Zasilacz powinien być zainstalowany w taki sposób aby woda i wilgoć nie miała do niego dostępu. W przypadku montażu zasilacza w znacznej odległości od centrali, należy wziąć pod uwagę przekrój poprzeczny przewodów zasilających. Dla przewodu o średnicach żył 0,5mm zaleca się odległość nie większą niż 10m.

Maksymalna odległość pomiędzy słuchawką a centralką wynosi do 100m.

Przycisk opuszczania posesji
Istnieje możliwość podłączenia dodatkowego przycisku zwiernego służącego do otwierania zaczepu. W tym celu należy podłączyć przycisk pod zaciski UN1 i MASA. Efekt będzie taki sam jak podczas naciśnięcia przycisku otwierania zaczepu w unifonie.

Dodatkowe unifony (max dwa)
Pod jeden zacisk (UN1 lub UN2) można podłączyć maksymalnie dwa unifony równolegle. Aparaty podłączone w ten sposób będą dzwoniły jednocześnie. Nie zaleca się prowadzenia rozmowy z dwóch unifonów, gdyż może to powodować szkodliwe sprzężenia akustyczneDziałanie systemu : Centrala domofonowa COSMO obsługuje jednego lokatora. Naciśnięcie przycisku na panelu powoduje wywołanie unifonu wybranego lokatora. Dzwonienie następuje dwukrotnie po naciśnięciu przycisku. Podjęcie rozmowy jest sygnalizowane przez centralkę błyskaniem podświetlenia listy lokatorów. Po odłożeniu słuchawki unifonu centrala przechodzi w tryb czuwania. Otwieranie zaczepu może następować zarówno z unifonu, jak i z breloka RFID. W przypadku otwierania przyciskiem unifonu, nie ma konieczności podejmowania rozmowy, przycisk jest aktywny przez cały czas po uruchomieniu zestawu. Uruchamiając zaczep brelokiem RFID, centralka daje cztery krótkie sygnały dźwiękowe. W przypadku nie zarejestrowanego klucza, centralka generuje jednostajny ton odmowy dostępu.

Procedura programowania breloków RFID : Centrala domofonowa COSMO wyposażona jest w czytnik breloków zbliżeniowych RFID. Czytnik umieszczony jest bezpośrednio pod podświetlanym okienkiem wizytówki. Aby uruchomić zaczep, bądź programować brelok RFID należy go zbliżyć do okienka wizytówki na odległość około 10 mm. Do centralki mogą być zaprogramowane dwa breloki MASTER, umożliwiające programowanie i usuwanie dodatkowych breloków do 98szt. Sumaryczna pojemność pamięci to 100 breloków Programowanie breloków MASTER założyć zworkę SW3 , oznaczoną na płytce centralki jako „MASTER PROG.” Centralka potwierdzi wejście w programowanie sygnałami dźwiękowymi, przyłożyć do anteny znajdującej się miedzy diodami podświetlenia kolejno po sobie dwa breloki RFID, które chcemy aby były zaprogramowane jako MASTER, zarejestrowanie breloka potwierdzane jest sygnałami dźwiękowymi, aby wyjść z programowania należy zdjąć zworkę SW3, centralka jest gotowa do pracy.
UWAGI :
- zworki SW3 używamy tylko do programowania breloków MASTER,
- wejście w tryb programowania MASTER kasuje oba wcześniej zapisane breloki MASTER,
- wciśnięcie dolnego przycisku kasuje wszystkie zaprogramowane breloki (nie MASTER),
- klucze MASTER otwierają zaczep elektromagnetyczny tak samo jak zwykłe.
Programowanie pozostałych breloków w celu programowania pozostałych kluczy, nacisnąć przycisk wywołania lokatora pierwszego (dolny przycisk) i trzymać go przez minimum pięć sekund (w tym czasie centralka wykona pełne dzwonienie). Trzymając wciśnięty przycisk przyłożyć brelok MASTER do czytnika (potwierdzenie wejścia sygnalizowane potrójnym sygnałem dźwiękowym) następnie odsuwamy brelok MASTER od czytnika i puszczamy przycisk wywołania, centralka jest w trybie programowania, od tej chwili możemy dopisywać kolejne breloki. Aby usunąć brelok z centralki należy przycisnąć i przytrzymać przycisk wywołania oraz przyłożyć brelok który chcemy usunąć (potwierdzenie usunięcia podwójnym sygnałem dźwiękowym).
