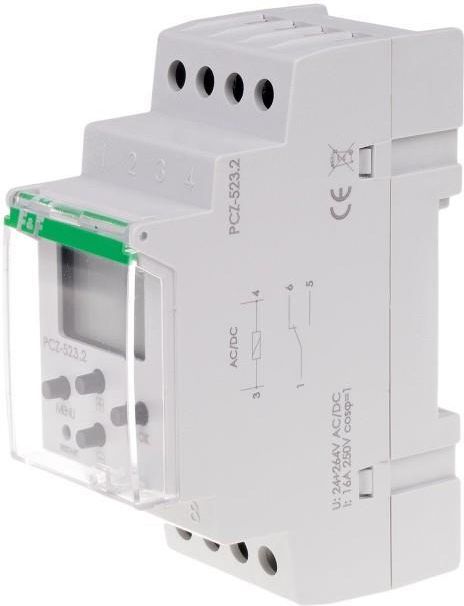

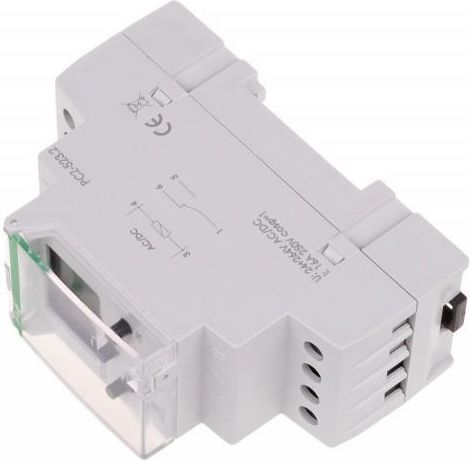

F&F zegar sterujący programowalny PCz-523.2

F&F zegar sterujący programowalny PCz-523.2 - Opis

Zegar sterujący programowalny impulsowy (szkolny) - 2 linie programoweImpulsowy (szkolny).

Zegar sterujący programowalny PCZ-523 umożliwia czasowe sterowanie urządzeniami automatyki domowej lub przemysłowej. Steruje według indywidualnego programu czasowego ustalonego przez użytkownika. Wykorzystamy go np. do załączania dzwonków szkolnych lub innych urządzeń, które wymagają krótkich załączeń o określonych godzinach.
Działanie szkolnego zegara sterującego PCZ-523
Zegar sterujący PCZ-523 załącza urządzenie o zaprogramowanej godzinie. Wyłącza je po ustawionym czasie (impulsie). Włączanie i wyłączanie odbywa się w cyklach: dobowym, tygodniowym, dni roboczych (Pn÷Pt) lub weekendowym (So, Nd). Długość impulsu: 1s÷99 min 59 s. Przekaźnik posiada dwie, niezależnie programowane, przełączalne linie programowe sterujące alternatywnie podłączonym odbiornikiem. Pozwala to na stworzenie, np. programu sterowania dzwonkiem szkolnym dla lekcji normalnych i osobnego programu dla lekcji skróconych.Funkcje zegara programowalnego szkolnego PCZ-523

PRACA AUTOMATYCZNA
Praca przebiega według rozkazów WŁĄCZ-WYŁĄCZ zaprogramowanych przez użytkownika w pamięci zegara.PRACA RĘCZNA
[ON] trwałe załączenie styku (poz.1-5) lub [OFF] trwałe rozłączenie styku (poz.1-6)

PROGRAM
To jedna z dwóch linii programowych z indywidualnymi wpisami rozkazów WŁĄCZ-TRZYMAJ. Steruje stykiem załączającym odbiornik.

ROZKAZ WŁĄCZ-TRZYMAJ
Pojedynczy wpis programu, według którego nastąpi włączenie (...) więcej i wyłączenie odbiornika.

CYKL PRACY
Ustawialny, tygodniowy cykl, w którym realizowane są załączenia odbiornika zgodne z zaprogramowanymi ROZKAZAMI WŁĄCZ-TRZYMAJ:

• pojedynczy dzień tygodnia: Mo, Tu, We, Th, Fr, Sa lub Su;
• dni robocze: Mo, Tu, We, Th, Fr (od poniedziałku do piątku);
• dni weekendowe: Sa, Su (sobota i niedziela);
• codziennie: Mo, Tu, We, Th, Fr, Sa, Su (od poniedziałku do niedzieli).

AUTOMATYCZNA ZMIANA CZASU
Zmiana czasu z zimowego na letni dokonywana jest automatycznie w nocy, w ostatnią niedzielę marca o godzinie 2.00 (poprzez dodanie 1 godziny do bieżącego czasu). Zmiana czasu z letniego na zimowy wykonana jest automatycznie w nocy, w ostatnią niedzielę października o godzinie 3.00 (poprzez odjęcie 1 godziny od bieżącego czasu).

DST
Daylight Saving Time to globalna nazwa czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwia wyłączenie automatycznej zmiany czasu.

PODGLĄD DATY
W trybie PRACA AUTOMATYCZNA naciśnięcie przycisku OK wyświetla ustawioną datę (dd-mm-yy). Po 5sek. zegar automatycznie przejdzie do poziomu głównego.

RESTART
Restartowanie procesora specjalnym przyciskiem. Konieczne w przypadku zawieszenia funkcji pracy zegara. Nie kasuje ustawień DATY i CZASU oraz wpisów KONFIGURACJI w pamięci.

ZEROWANIE PAMIĘCI ("głęboki" reset)
Kasowanie wszystkich wcześniejszych ustawień DATY, GODZINY i wszystkich rozkazów WŁĄCZ-TRZYMAJ z pamięci.UWAGA!
Aktualnie sprzedawany jest zegar programowalny sterujący PCZ-523 z indeksem 2.
Jest to indeks oznaczający wersje oprogramowania zegara.
Sprawdź jaką wersję oprogramowania ma twój zegar i pobierz właściwą instrukcję.

• Typ: programowalny szkolny
• Napięcie zasilania: 24÷264 V AC/DC
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Zakres nastawy czasu trzymania: 1s÷99min59s
• Czas podtrzymania pracy zegara: 6 lat
• Typ baterii: 2032 (litowa)
• Dokładność wskazań zegara: 1 s
• Błąd czasu: ±1 s / 24 h
• Dokładność nastawy czasu programu: 1 min.
• Liczba komórek pamięci programu: 120 rozkazów
• Czas podtrzymania pracy wyświetlacza: brak
• Dokładność nastawy czasu trzymania: 1 s
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,5 W
• Temperatura pracy: -20÷50°C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

PCZ-523.2 instrukcja obsługi (307.49k)PCZ-523.1 instrukcja obsługi (533.93k)PCZ-523 instrukcja obsługi (91.31k)PCZ-523 schemat CAD dxf (392.8k)PCZ deklaracja CE 2023 (177.74k) mniej
