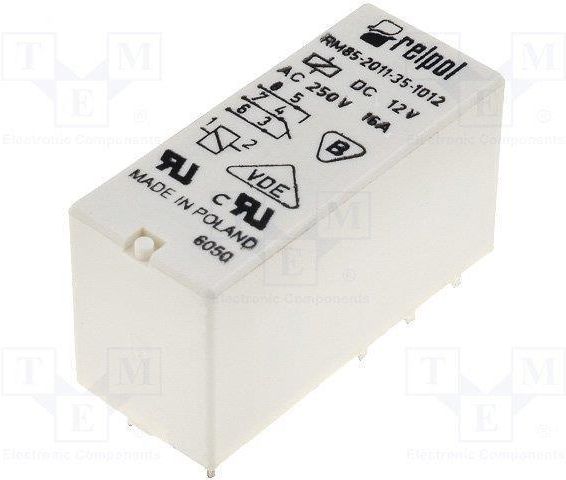

Relpol Przekaźnik miniaturowy 1P 12V DC PCB RM85-2011-35-1012 600020

Relpol Przekaźnik miniaturowy 1P 12V DC PCB RM85-2011-35-1012 600020 - Opis

Przekaźnik elektromagnetyczny, miniaturowy RM85.

Dane techniczne:

materiał styków: AgNi

ilość i rodzaj zestyków: 1P (przełączny)

stopień ochrony obudowy IP: 67

sposób podłączenia: do obwodów drukowanych i gniazd

napięcie znamionowe cewki: 12 V DC

rezystancja cewki: 360 Ω (przy 20 °C)

tolerancja rezystancji: ± 10 %

roboczy zakres napięcia zasilania: 8.4 V DC / 30.6 V DC minimalne / maksymalne
(przy 20 °C)

znamionowe napięcie zestyków AC: 250 V

maksymalne napięcie zestyków AC: 440 V

minimalne napięcie zestyków: 5 V

znamionowy prąd (moc) obciążenia AC1: 16 A / 250 V AC

znamionowy prąd (moc) obciążenia DC1: 16 A / 24 V DC

minimalny prąd zestyków: 5 mA

obciążalność prądowa trwała zestyku: 16 A

maksymalna moc łączeniowa AC1: 4000 VA

minimalna moc łączeniowa: 0.3 W

maksymalna częstość łączeń przy obciążeniu znamionowym AC1: 600 cykli / godzinę

maksymalna częstość łączeń bez obciążenia: 72000 cykli / godzinę

znamionowe napięcie izolacji: 400 V AC

znamionowe napięcie udarowe: 4 000 V 1.2 / 50 μs

kategoria przepięciowa: III

stopień zanieczyszczenia izolacji: 3

czas zadziałania: 7 milisekund

czas powrotu: 3 milisekundy

trwałość łączeniowa (liczba łączeń) AC1: 0.7 x 105 16 A, 250 V AC

trwałość mechaniczna (cykle): 3 x 107

wymiary: 29 x 12.7 x 15.7 mm

temperatura otoczenia (składowania): od -40 do +85 (...) więcej °C

ochrona przed oddziaływaniem środowiska: RTIII

odporność na udary: 30 g

odporność na wibracje: 10 g 10 - 150 Hz

maksymalna temperatura kąpieli lutowniczej: 270 °C

maksymalny czas lutowania: 5 sekund

wyjście - wyprowadzenia: 11(7)/21(4)-12(6)/22(3)-14(8)/24(5)

wejście / cewka - wyprowadzenia: A1(1) - A2(2)

obudowa: nieprzeźroczysta

kolor obudowy: biały

Zalety:

styki bez kadmu mniej
