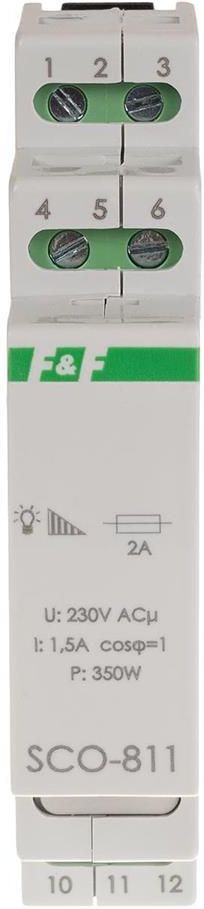

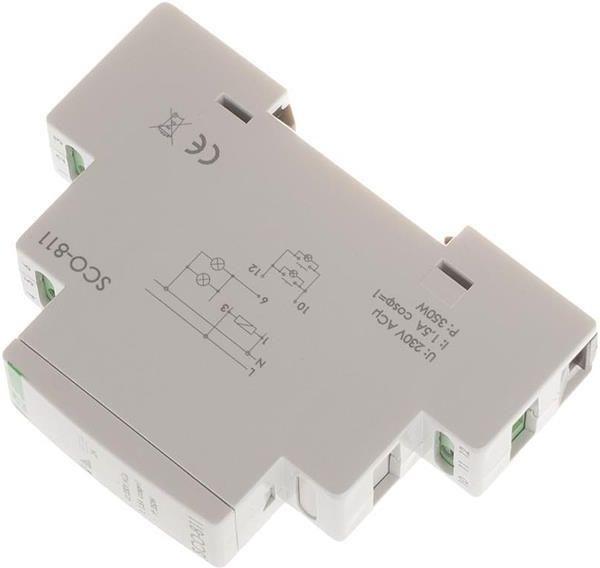

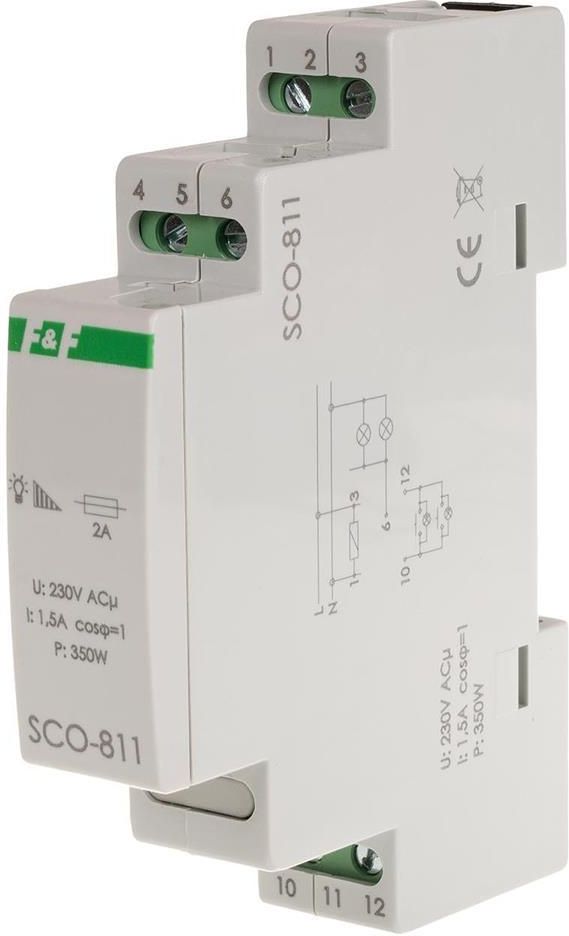

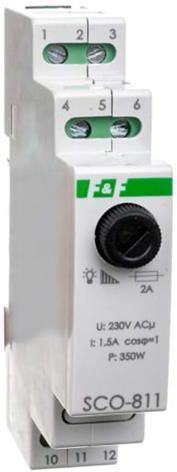

F&F ŚCIEMNIACz OŚWIETLENIA SCO-811 BEz PAMIĘCI USTAWIEŃ, NA SzYNĘ

F&F ŚCIEMNIACz OŚWIETLENIA SCO-811 BEz PAMIĘCI USTAWIEŃ, NA SzYNĘ - Opis

Ściemniacz oświetlenia SCO-811 montaż na szynie DIN zasilanie 230V AC 350WZastosowanie: oświetlenie żarowe
oświetlenie halogenowe
transformatory toroidalne

Montaż: na szynie 35mm

Max moc podłączonych lamp: 350W Ściemniacz oświetlenia służy do załączania i wyłączania oświetlenia żarowego i halogenowego z możliwością regulacji natężenia tego oświetlenia za pomocą dowolnego włącznika chwilowego (dzwonkowego).
Jak działa ściemniacz oświetlenia SCO-811?Załączenie oświetlenia następuje po impulsie prądu spowodowanym naciśnięciem włącznika chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie oświetlenia nastąpi po następnym impulsie. Przytrzymanie przycisku 1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna pulsacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).Po każdym załączeniu oświetlenie powraca do maksymalnej jasności.
Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.
“SOFT START” - przytrzymanie przycisku 1sek. przy załączaniu oświetlenia powoduje jego płynne rozświetlanie od “zera” (CIEMNIEJ→JAŚNIEJ).
UWAGA!
SCO-811 może współpracować z przyciskami podświetlanymi. UWAGA!
SCO można stosować do lamp halogenowych, również zasilanych poprzez zasilacz transformatorowy lub elektroniczny przystosowany do współpracy ze ściemniaczami.
Z niektórymi zasilaczami elektronicznymi ściemniacze mogą błędnie pracować (np. migotanie oświetlenia). Do niektórych typów należy (...) więcej podłączyć lampy halogenowe o łącznej mocy min. 50% wartości mocy nominalnej zasilacza.
Przed ostatecznym montażem zalecane jest wykonanie testów.

• Napięcie zasilania: 230 V AC
• Instalacja: 3-przewodowa
• Maksymalny prąd obciążenia AC-1: 1,5 A
• Element wykonawczy: triak
• Pamięć stanu: NIE
• Pamięć stanu po zaniku zasilania: NIE
• Maksymalna moc podłączonych lamp: 350 W
• Zastosowanie: oświetlenie żarowe, halogenowe, transformatory toroidalne
• Sterownie obciążeniem: wyłączanie w 0 (dla obciążeń indukcyjnych i rezystancyjnych)
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

SCO-811 instrukcja obsługi (297.71k)SCO-811 - schemat CAD dxf (382.79k)SCO deklaracja CE 2023 (179.19k) mniej
