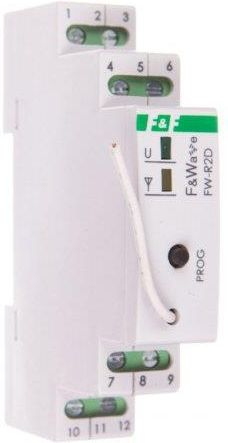

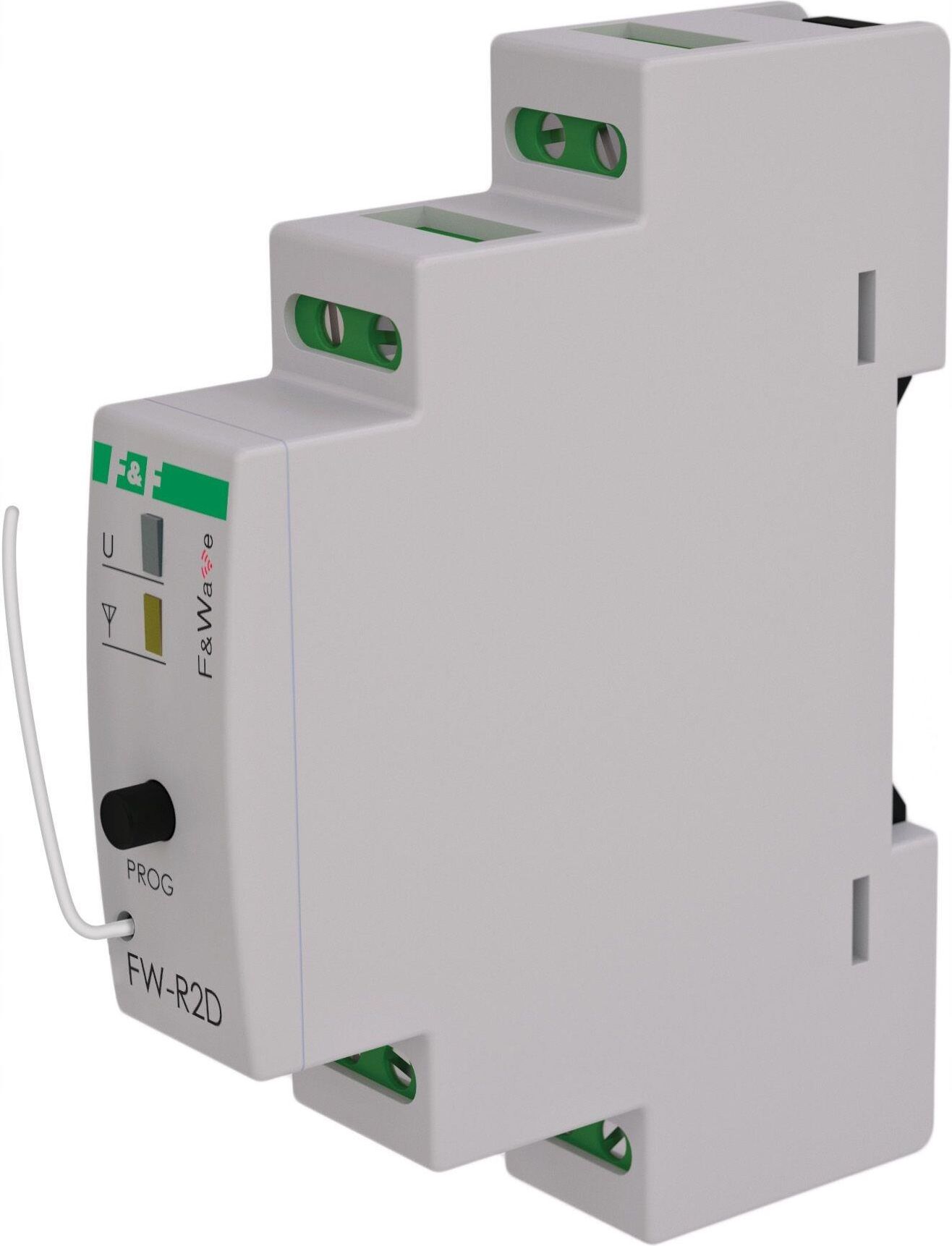

F&F radiowy podwójny przekaźnik bistabilny DIN85-265V AC/DC FW-R2D

F&F radiowy podwójny przekaźnik bistabilny DIN85-265V AC/DC FW-R2D - Opis

Radiowy podwójny przekaźnik bistabilny - montaż DIN85÷265V AC/DCPodwójny przekaźnik bistabilny. Przeznaczony do montażu na szynie 35 mm.

Cechy modułu* Podwójny przekaźnik bistabilny;
* Współpraca z nadajnikami zdalnego sterowania F&Wave;
* Możliwość sterowania z maksymalnie 8 nadajników;
* Dwa wejścia sterowania lokalnego - możliwość bezpośredniego sterowania przekaźnikami z użyciem dowolnych przycisków monostabilnych (np. dzwonkowych);
* Dwa niezależne separowane styki wyjściowe NO o obciążalności 16 A (AC-1);
* Kompaktowa obudowa - jedno pole w rozdzielni;
* Retransmisja rozkazów z nadajnika - możliwość zwiększenia zasięgu zdalnego sterowania;
* Niewielki pobór mocy - niski koszt eksploatacji;
* Wbudowane, elektroniczne zabezpieczenie termiczne, zapobiegające uszkodzeniu w przypadku nadmiernego obciążenia przekaźnika.System F&WaveJest to propozycja dla Wszystkich, którzy chcą podnieść komfort życia.F&Wave to łatwy w montażu i niezwykle prosty w obsłudze system bezprzewodowego sterowania urządzeniami codziennego użytku. Pozwala na zdalne sterowanie oświetleniem, płynną regulację jasności oświetlenia, sterowanie roletami, żaluzjami, markizami, bramami wjazdowymi i garażowymi oraz innymi urządzeniami w domu.
Dzięki prostocie montażu i łatwej konfiguracji elementów systemu, F&Wave doskonale wpisuje się w koncepcję „Zrób to sam”. Jest przy tym niedrogi i efektywny.
Unikalną cechu systemu F&Wave jest retransmisja sygnału - każdy odbiornik, który odbierze sygnał sterujący z nadajnika, automatycznie (...) więcej przesyła go dalej. Zwiększa to znacznie zasięg sterowania w przypadku odbiorników oddalonych od nadajnika na tyle, że znajdują się poza zasięgiem pierwotnego sygnału.
Na system składają się odbiorniki - urządzenia wykonawcze. Wyprodukowane są w wersji do montażu w puszce podtynkowej Ø60 lub do montażu na szynie TH-35 (szerokość 1 modułu tj. 17,5 mm). Obok odbiorników w systemie F&Wave występują również nadajniki. Są to podręczne piloty lub urządzenia do montażu w puszce podtynkowej. Zasięg działaniaW otwartej przestrzeni bez obecności czynników zakłócających zasięg urządzeń sterowanych drogą radiową oscyluje w granicach 100 m. W warunkach zabudowy oraz w obecności źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może być mniejszy. Zasięg można poprawić przez bezpośrednią retransmisję modułów znajdujących się wzajemnie w swoim zasięgu.

• Napięcie zasilania: 85÷265 V AC/DC
• Liczba kanałów: 2
• Funkcja: przekaźnik bistabilny
• Wejścia sterownicze: 2
• Sygnał sterujący: L lub N
• Obciążalność wyjścia (AC-1): 2 x 16 A / 250 V
• Element wykonawczy: przekaźnik
• Częstotliwość radia: 868 MHz
• Przeciążalność wyjścia: 160 A / 20 ms
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy czuwanie/praca: 0,25 W / 1 W
• Temperatura pracy: -25 ÷ 65°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
