Yaqin MS-30L srebrny

Yaqin MS-30L srebrny - Opis

Wzmacniacz zintegrowany pracujący na lampach mocy EL34
Yaqin Wzmacniacz lampowy HiFi pracujący w układzie push-pull o mocy 2x50W w klasie AB. , Stopień końcowy mocy ma możliwość pracy w trybie triodowym lub ultra linear – pentodowym. Wzmacniacz pracuje w szerokim zakresie pasma częstotliwości 5Hz - 68KHz. W panelu frontowym jest wbudowane wyjście słuchawkowe.
Wzmacniacz Yaqin MS-30L jest to odnowioną wersją wzmacniacza Yaqin MS-20. Tak jak w poprzednim modelu, wzmacniacz pracuje w układzie push-pull, który oparty jest na tych samych lampach co poprzednik czyli 2 lampach mocy EL34-B na kanał oraz 4 lampach sterujących 6J1 na kanał. Konstrukcja ta pozwala na pracę w dwóch trybach: triodowym oraz ultra-linear – pentodowy (wybór pracy z poziomu panelu przedniego lub z pilota).
Tryb triodowy - lampy mocy pentody, pracują jako triody bez lokalnego sprzężenia zwrotnego zachowując bardzo dobrą liniowość co jest charakterystyczne dla konstrukcji triodowych.
Tryb ultra linear – lampy mocy pracują jako pentody z zastosowaniem lokalnego sprzężenia zwrotnego podawanego z odczepu transformatora głośnikowego na siatkę pentody. W trybie tym dzięki lampom wielosiatkowym uzyskujemy wyższą sprawność oraz poszerzenie pasma przenoszenia.
W konstrukcji wzmacniacza zastosowano ręczną regulację biasu w stopniu końcowym umożliwiającą ustawienie jednakowego prądu anodowego dla każdej z 4 lamp mocy oddzielnie. Jest to istotne zagadnienie we wzmacniaczu. Wartość biasu czyli prądu spoczynkowego lamp mocy ma istotny wpływ na charakter brzmienia. Czym większa wartość biasu tym (...) więcej bardziej dźwięk staje się napięty, znikają basy i wypełnienia, wysokie tony zaczynają być bardziej ostre. Gdy zmniejszamy bias dźwięk robi się bardziej neutralny, wzmaga się bas, góra odpuszcza. Optymalne ustawienie zależy od zastosowanych kolumn głośnikowych i preferencji słuchacza.Zastosowano też układ chroniący lampy przy procedurze startu - taki sam jak w modelach z wyższej półki. Po włączeniu napięcia zasilającego, wzmacniacz przechodzi w stan mute – na przednim panelu świeci się odpowiednia dioda. Przez kilkadziesiąt sekund jest podawane do lamp napięcie żarzenia, po czym do lamp wejściowych podawane jest napięcie anodowe. Po kilku sekundach napięcie anodowe podawane jest też do stopnia wyjściowego, a wzmacniacz przechodzi w stan gotowości.
W konstrukcji zastosowano wysokiej jakości transformatory, rezystory metalizowane i selekcjonowane kondensatory elektrolityczne. Wszystko to umieszczono w nowej solidnej obudowie ze stylistyką obowiązującą w wyższych modelach Yaqina. Górna pokrywa jest z czarnego anodowanego aluminium, z przodu wstawka z aluminium w kolorze srebrnym. Klatka ochronna na lampy mocy także jest z aluminium.

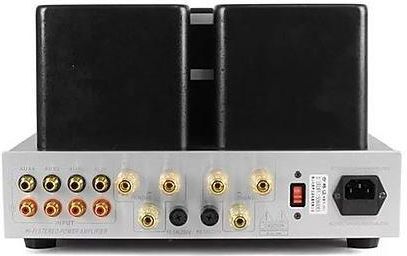

Na przednim panelu umiejscowione są przełącznik trybu „triode” i ultralinear” oraz 4 przełączniki selektora wejść. Na panelu górnym umiejscowiono pokrętło potencjometru. Regulacja wzmocnienia odbywa się także za pomocą pilota który uruchamia serwo mechanicznie połączone z potencjometrem. Z tyłu wzmacniacza mamy 4 wejścia RCA oraz wyjścia głośnikowe na 4 i 8 Ohm. Do wzmacniacza dodawany jest solidny pilot aluminiowy w kolorze czarnym oraz kabel zasilający.Pilotem zdalnego sterowania kontrolujemy wzmocnienie i dokonujemy selekcji wejscia sygnału. mniej
