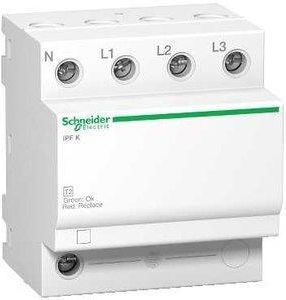

Schneider Electric Ogranicznik przepięć iPF40 3P+N A9L15688

Schneider Electric Ogranicznik przepięć iPF40 3P+N A9L15688 - Opis

Parametry podstawowe Gama produktów Acti 9 Nazwa produktu Acti 9 iPF K Skrócona nazwa urządzenia IPF K Typ produktu lub komponentu Ochronnik przeciwprzepięciowy Zastosowanie urządzenia Dystrybucja Opis biegunów 3P + N Zdalna sygnalizacja Bez Rodzaj ochronnika przeciwprzep. Sieć rozdziału elektrycznego System uziemienia TN-S TT Parametry uzupełniające Klasa ochronnika przeciwprzep. Typ 2 Technologia ochronnika przaciwprzep. MOV + GDT [Ue] znamionowe napięcie łączeniowe 230 V (+/- 10 %) prąd przemienny (AC) 50/60 Hz 400 V (+/- 10 %) prąd przemienny (AC) 50/60 Hz Znamionowy prąd wyładowczy Tryb wspólny : 15 kA L/PE Tryb wspólny : 15 kA N/PE Tryb różnicowy : 15 kA L/N Największy prąd wyładowczy Tryb wspólny : 40 kA L/PE Tryb wspólny : 40 kA N/PE Tryb różnicowy : 40 kA L/N Największe trwałe napięcie pracy [Uc] Tryb wspólny : 260 V N/PE Tryb wspólny : 340 V L/PE Tryb różnicowy : 340 V L/N Napięciowy poziom ochrony [Up] 1.5 kV typ 2 tryb wspólny N/PE 1.5 kV typ 2 tryb różnicowy L/N Przepięcie dorywcze [Ut] Withstand : 337 V L/N dla 5 s Withstand : 442 V L/PE dla 5 s Withstand : 1200 V N/PE dla 200 ms Withstand : 1453 V L/PE dla 200 ms Rodzaj dobezpieczenia Skojarzony wyłącznik iK60N 40 A Icu 6 kA krzywa C Powiązany bezpiecznik 63 A gG Icu 25 kA Wytrzymałość zwarciowa 25 kA Sygnalizacja lokalna LED kolor: zielony/czerwony Sposób montażu Zatrzaskowy Podstawa montażowa Szyna DIN Szerokość w modułach 9 mm 8 Wysokość 81,4 mm Szerokość 72 mm Głębokość 69 mm Masa produktu 0,355 kg Kolor Biały ( RAL 9003 ) Czas odpowiedzi
