Atlantic EXTENSA+ DUO 8

Atlantic EXTENSA+ DUO 8 - Opis

ITRÓPompa ciepła typu powietrze - woda firmy Atlantic, model Extensa+ DUO 8 o mocy 7,5 kW. Urządzenie zasilane napięciem 230V 50Hz. Pompa charakteryzuje się wysokim współczynnikiem sprawności COP wynoszącym nawet do 4,08. Urządzenie składa się z dwóch modułów:

• zewnętrznego w skład którego wchodzi wentylator (inwerter typu split), sprężarka, parownik, zawór rozprężny i zbiornik czynnika roboczego. Zadaniem modułu jest pobieranie ciepła z powietrza i przekazywanie go poprzez obieg czynnika roboczego do modułu wewnętrznego.

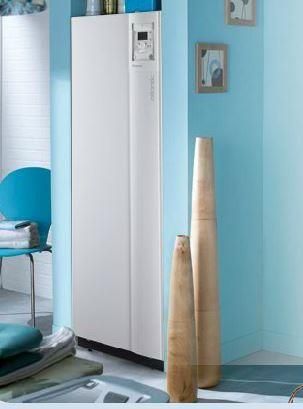

• wewnętrznego instaluje się wewnątrz domu, składa się m.in. z pompy cyrkulacyjnej, zbiornika buforowego ze stali nierdzewnej z wymiennikiem ciepła, programatora z wyświetlaczem LCD. Opcjonalnie może zostać również wyposażony w system grzałek.

System sterowania posiada łatwą i intuicyjną obsługę. Urządzenie ma wbudowany programator tygodniowy, funkcję obsługi dwóch obiegów grzewczych, regulator pogodowy, automatyczny system ochrony antybakteryjnej ANTILEGIONELLOSE.Pompy ciepła Atlantic są nowoczesnymi i ekologicznymi metodami uzyskiwania energii. Są kompleksowym rozwiązaniem dla celów ogrzewania wody i wspomagania CO. Posiadają funkcję szybkiego ładowania c.w.u. oraz zarządzania ciepłą wodą przy użyciu opcjonalnego zasobnika.Cechy produktu:

• Moduł wewnętrzny:
  • gama modeli 5, 6, 8, 10 kW,
  • współczynnik efektywności COP 4,5 (w zależności od modelu),
  • zaawansowany system programowania z wyświetlaczem LCD,
  • czujnik temperatury zewnętrznej,
  • program do zarządzania 2 obiegami (...) więcej grzewczymi,
  • system ochrony antybakteryjnej ANTILEGIONELLOSE®,
  • pompa cyrkulacyjna o zmiennej prędkości obrotowej,
  • zintegrowany system grzałek elektrycznych (3-6 kW) (opcja),
  • program suszenia nowej posadzki (jastrych),
  • wbudowany zasobnik c.w.u. o pojemności 190 l,
  • zbiornik buforowy wykonany ze stali nierdzewnej 16 l,
  • wymiennik ciepła zanurzony w zbiorniku buforowym (patent),
  • brak konieczności stosowania środka przeciwzamarzającego,
  • odporność na agresywną wodę oraz zanieczyszczenia,
  • regulacja krzywej grzewczej budynku,
  • funkcja szybkiego ładowania c.w.u.,
  • auto-adaptacja krzywej grzewczej,
  • automatyczny tryb pracy grzanie/chłodzenie,
  • 4 konfiguracje podłączeń hydraulicznych,
  • zarządzanie pracą zewnętrznej grzałki elektrycznej (np. w zasobniku c.w.u.),
  • współpraca z centralą komunikacyjną do zdalnej (internetowej) obsługi pompy OZW 672.
• Moduł zewnętrzny
  • inwerter zewnętrzny typu split o wysokiej wydajności i niskim poziomie hałasu (±40dB),
  • sprężarka typu SCROLL izolowana akustycznie i termicznie,
  • parownik powierzchniowej wymiany ciepła o wysokiej wydajności (aluminiowe żeberka zabezpieczone antykorozyjnie + żłobkowane rurki miedziane),
  • wbudowana regulacja VPAM umożliwiająca płynną 10-stopniową modulację prędkości sprężarki w zakresie 16-100 %,
  • zbiornik czynnika chłodniczego,
  • zawór rozprężny (zmiana procesów chemicznych),
  • obudowa zewnętrzna zabezpieczona antykorozyjnie,
  • automatyczny tryb antyzamarzaniowy,
  • elektroniczny reduktor ciśnienia,
  • zawory połączeń chłodniczych złączka flare) z pokrywą zabezpieczającą,
  • zbiornik retencyjny z otworem na odpływ kondensatu,
  • zasilanie 1-fazowe.

DANE TECHNICZNE
czynnik chłodniczy R 32
wydajność cieplna +7°C / +35°C - ogrzewanie podłogowe 7500 W
moc pobierana +7°C / +35°C - ogrzewanie podłogowe 1840 W
COP *** +7°C / 35°C - PCR 4,08
wydajność cieplna -7°C / +35°C - ogrzewanie podłogowe 5700 W
moc pobierana -7°C / +35°C - ogrzewanie podłogowe 2230 W
COP *** -7°C / +35°C - ogrzewanie podłogowe 2,56
wydajność cieplna +7°C / +45°C - grzejniki 6200 W
moc pobierana +7°C / +45°C - grzejnik 1800 W
COP *** +7°C / 45°C - grzejniki 3,31
wydajność cieplna -7°C / +45°C - grzejniki 5050 W
moc pobierana -7°C / +45°C - grzejniki 2470 W
COP *** -7°C / +45°C - grzejniki 2,04
moc grzałki elektrycznej (opcja) 3000/6000
regulowane W
Jednostka wewnętrzna
poziom hałasu * 39 dB(A)
moc akustyczna zgodna z normą EN 12102 46 dB(A)
wymiary (wys./szer./gł.) 1850x650x698 mm
masa własna (z wodą) 152/366 kg
Charakterystyka hydraliczna
pojemność zbiornika buforowego 16 l
pojemność naczynia zbiorczego 8 l
pojemność zbiornika c.w.u. 190 l
temperatura wody wg normy EN16147 54 °C
COP wg normy EN16147 2,23
wydatek ciągły wody wg normy EN16147 240 l
Połączenie elektryczne
zasilanie 230 V 50 Hz
zużycie nominalne 5 W
zabezpieczenie na bezpieczniku różnicowym 16 dla 3 kW
32 dla 6 kW A
przekrój kabla zasilającego 3x6 mm2
Połączenie hydrauliczne
ø zasilanie/powrót obiegu grzewczego (gwint zewn.) 1 cal
Zakres pracy
średni zakres pracy (min./max.) dla temperatur zewnętrznych -15 / +24 °C
Jednostka zewnętrzna
poziom hałasu ** 41 dB(A)
moc akustyczna zgodna z normą EN 12102 68 dB(A)
wymiary (wys./szer./gł.) 622x900x330 mm
masa własna 64 kg
Charakterystyka chłodnicza
Ø średnica przyłącza (gaz) 5/8 cal
Ø średnica przyłącza (ciecz) 1/4 cal
zapas czynnika roboczego HFC R410 A 1400 g
długość instalacji min./max. 5/20 m
max. różnica wysokości pomiędzy jednostką zewn. i wewn. 15 m
max. dł. instalacji bez konieczności uzupełnienia czynnika roboczego 15 m
Połączenie elektryczne
zasilanie 230 V 50 Hz
zużycie nominalne 5,5 W
natężenie nominalne 8,1 A
natężenie maksymalne 17,5 A
zabezpieczenie na bezpieczniku różnicowym 25 A
przekrój kabla zasilającego 3x2,5 mm2
przekrój kabla pomiędzy jednostką zewn. i wewn. 4x1,5 mm2
* poziom natężenia akustycznego mierzony w odległości 1 m od urządzenia, na wysokości 1,5 m od podłoża** poziom natężenia akustycznego mierzony w odległości 5 m od urządzenia, na wysokości 1,5 m od podłoża*** wartość COP wyliczona zgodnie z normą EN 14511Karta katalogowa [ pobierz ]Instrukcja obsłgi [ pobierz ]Atest [ pobierz ]Poradnik [ pobierz ]Certyfikat [ pobierz ]
