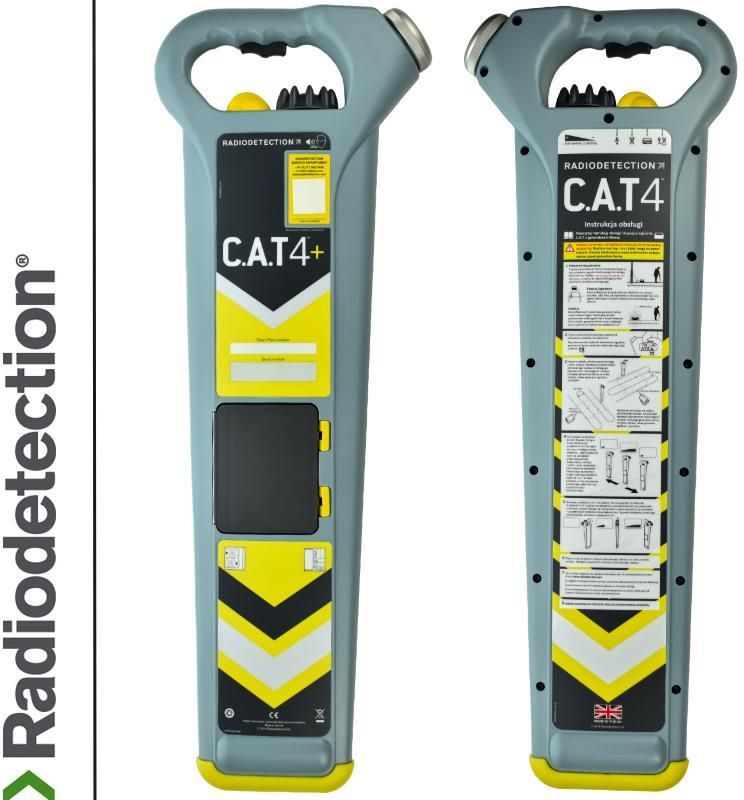

Radiodetection Wykrywacz instalacji podziemnych Cat 4+ & Genny

Radiodetection Wykrywacz instalacji podziemnych Cat 4+ & Genny - Opis

Nowa generacja sprzętu lokalizacyjnego będąca wynikiem 30-letnich doświadczeń przy wprowadzaniu na rynek nowych rozwiązań technologicznych, które umożliwiają unikanie kolizji z podziemnymi elementami infrastruktury. Niewidoczne elementy uzbrojenia podziemnego stanowią poważne zagrożenie dla pracowników ekip budowlanych i remontowych dokonujących prac wykopowych na całym świecie. Niewłaściwie zaplanowane miejsca prowadzenia wykopów sprzętem mechanicznym mogą prowadzić do uszkodzenia podziemnych sieci, a także śmierci lub poważnych obrażeń pracowników prowadzących takie prace. Lokalizator CAT 4 + przeznaczony jest właśnie do wyszukiwania tego typu instalacji i regularne praktyczne jego wykorzystywanie umożliwia prowadzenie bezpiecznych prac wykopowych.Lokalizator C.A.T (Cable Avoiding Tool) odbiera naturalne sygnały pochodzące z podziemnych instalacji metalowych, np. 50Hz z kabli energetycznych pod napięciem oraz fale radiowe przenoszone przez kable telekomunikacyjne i rury metalowe. Wykorzystując tzw. pasywne tryby pracy Power i Radio, lokalizator ten jest w stanie w sprzyjających warunkach wykryć większość metalowych elementów uzbrojenia podziemnego. C.A.T 4+ to podstawowy standard w branży :

• precyzja określania pozycji instalacji podziemnych
• błyskawiczne reakcja wskaźników lokalizatora na uzyskany sygnał
• nowoczesny system cyfrowej obróbki odebranego sygnału i filtrowania zakłóceń zewnętrznych
• funkcja AvoidanceScan™ do szybkiej i pewnej lokalizacji
• automatyczne podświetlenie wyświetlacza LCD
• optymalny system zasilania - ten (...) więcej sam typ baterii dla odbiornika i generatora
• prostota obsługi i wytrzymałość sprzętu na najtrudniejsze warunki pracy

Tryby pracy:

• Power- lokalizuje kable energetyczne obciążone tzw. „czynne", rury gazowe stalowe, rury ciepłownicze tradycyjne i preizolowane, itp.,
• Radio – lokalizuje kable telefoniczne, sterownicze, telewizji kablowej, kable energetyczne pod napięciem, kable energetyczne „nieczynne" (np. w ciągu dnia kable oświetlenia ulicznego) itp.

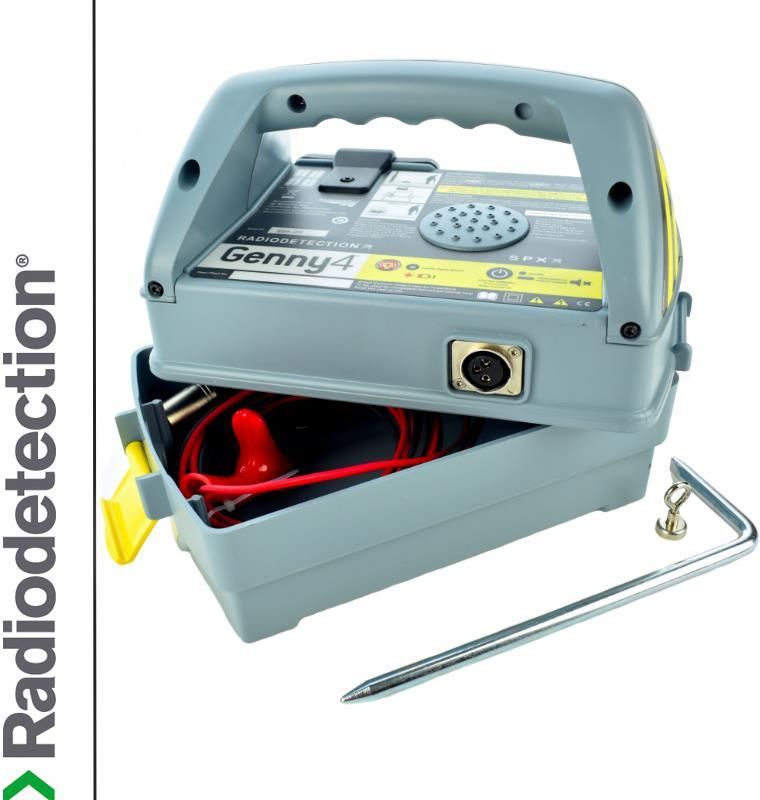

• Genny – współpraca lokalizatora z generatorem Genny, który wysyła sygnał aktywny o częstotliwości 33kHz w celu polepszenia parametrów lokalizacji szukanej linii podziemnej
• Funkcja AvoidanceMode™ - jednocześnie zastosowanie trybów Power/Radio/Genny w celu przeszukania określonego terenu jednocześnie w trzech trybach pracy dla zwiększenia pewności wykrycia wszystkich obecnych instalacji podziemnych oraz przyspieszenia prac lokalizacyjnych

Dokładność lokalizacji: ±10% głębokości
Pomiar głębokości (tylko w trybie pracy z generatorem Genny):
Dokładność pomiarów głębokości
Kabel lub rura: 5% od 0,1 m do 3 m
Sonda: 5% od 0.1 m do 7 m
przy założeniu, że sygnał podany z generatora lub sygnał sondy nie są zniekształcone z powodu obecności sygnałów zakłócających z sąsiednich instalacji podziemnych
Zasilanie: 2 x baterie alkaliczne1,5V typu LR20 (D)
Żywotność baterii: 40 godzin pracy przerywanej (w temp. 20°C)
możliwość współpracy z akumulatorami NiMH typu D
Podświetlenie wyświetlacza LCD do prac w nocy.
Waga: 2,2 kg (z bateriami)
Wymiary: wys x szer x głęb 720 mm x 255 mm x 65 mm Funkcje dodatkowe dostępne w innych modelach lokalizatora CAT 4+

• Funkcja StrikeAlert™ - automatyczna reakcja sprzętu na wykrycie płytko położonych kabli energetycznych (sygnał dźwiękowy i migająca ikona na wyświetlaczu LCD)
• Funkcja eCAT4 – wewnętrzny rejestrator danych umożliwiający zapis różnorodnych parametrów sprzętu w trakcie pracy np. w celu weryfikacji stosowanych procedur lokalizacyjnych i zwiększania skuteczności działania operatorów sprzętu. Zapis danych obejmuje: tryb pracy, datę i czas zdarzenia, kąt ustawienia odbiornika w stosunku do poszukiwanej instalacji, dokonywane pomiary głębnokości, ustawienia czułości, odbierana siłe sygnału z generatora Genny, , status alarmów StrikeAlert i SWING, stan baterii czy daty dokonywanych kalibracji sprzętu.
• Funkcja SWING Warning – ostrzeżenie przed niewłaściwym użytkowaniem sprzętu podczas procesu lokalizacji instalacji podziemnych polegającym na zbyt dużym lub gwałtownym odchylaniu lokalizatora od pionu.
• Funkcja eCert – możliwość sprawdzania statusu kalibracji urządzenia poprzez połączenie z komputerem i wykorzystaniem oprogramowaniem CAT Manager.
• Funkcja CAL Safe – automatyczna kontrola okresów kalibracji urządzenia.

Współpraca lokalizatora CAT 4+ z aktywnym nadajnikiem sygnałówWykorzystując aktywny sygnał lokalizacyjny z generatora Genny nadany selektywnie na pojedynczą instalację, lokalizator C.A.T powiększa swoje możliwości poszukiwawcze obejmując także głębiej położone żeliwne rury wodociągowe, dwu lub cztero parowe kable telekomunikacyjne, nieobciążone kable oświetlenia ulicznego oraz taśmę lub kabel lokalizacyjny położone nad rurami plastikowymi i kablami światłowodowymi. Współdziałając z generatorem Genny lub niezależnymi sondami sygnałowymi (lokalizacja niemetalowych rur), lokalizator C.A.T umożliwia także dokładne określenie głębokości ułożenia podziemnych instalacji. mniej
