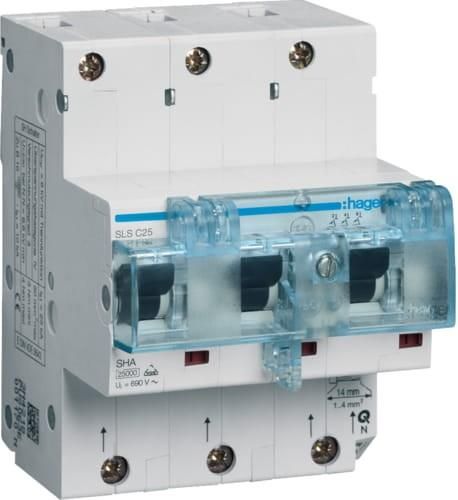

Hager Wyłącznik Selektywny Sls 3P Cs 25A Ts35 HTN325C

Hager Wyłącznik Selektywny Sls 3P Cs 25A Ts35 HTN325C - Opis

wyłączniki SLS (HTN) można montować na szynie nośnej TH35 lub poprzez adapter na szynach zbiorczych (rozstaw 40 mm) wyłączniki SLS do montażu bezpośrednio na szynach zbiorczych (HTS): patrz strona hager.pl oznaczenie VDE, ekspertyza z kontroli produkcji sprawdzone i certyfikowane zgodnie z E DIN VDE 0643:2003-09,DIN VDE 0641-21 główne miejsce zastosowania: zabezpieczenia przedlicznikowe zgodne z PE-EN 60898 charakterystyka wyzwalania E -wyzwalacz termiczny od 1,05 do 1,20 x In wyzwalacz elektromagnetyczny od 5 do 6,25 x In charakterystyka wyzwalania Cs wyzwalacz termiczny od 1,13 do 1,45 x In wyzwalacz elektromagnetyczny od 6,5 do 10 x In napięcie znamionowe: 230/400 V AC zwarciowa zdolność łączeniowa 25 kA możliwość zamknięcia i zaryglowania L1, L2, L3 załączane osobno wskaźnik stanu położenia styków zaciski klatkowe: - drut do 50 mm2 - linka do 35 mm2 Dane techniczne Prąd znamionowy In: 25 A Liczba biegunów: 3 P Typ wyłącznika nadprądowego: Cs Znamionowa zwarciowa zdolność łączeniowa Icn: 25 kA Liczba modułów: 4,5 Rodzaj montażu: szyna DIN Napięcie znamionowe łączeniowe Ue (AC): 230/400 V Znamionowe napięcie izolacji Ui: 690 V Częstotliwość znamionowa: 50/60 Hz Moment dokręcający: 4Nm Liczba przewodów - linka: 1,5 / 35mm² Całkowite straty mocy dla prądu znamionowego: 10,5 W Liczba przewodów - drut: 1,5 / 50mm² Wytrzymałość elektryczna (liczba cykli): 1500 Wytrzymałość mechaniczna (liczba cykli): 10000 Temperatura pracy: -25 do 55 °C Temperatura magazynowania: -25 do 80 °C Wysokość zainstalowanego produktu: 110 mm Szerokość zainstalowanego produktu: 81 mm Głębokość (...) więcej zainstalowanego produktu: 85 mm mniej
