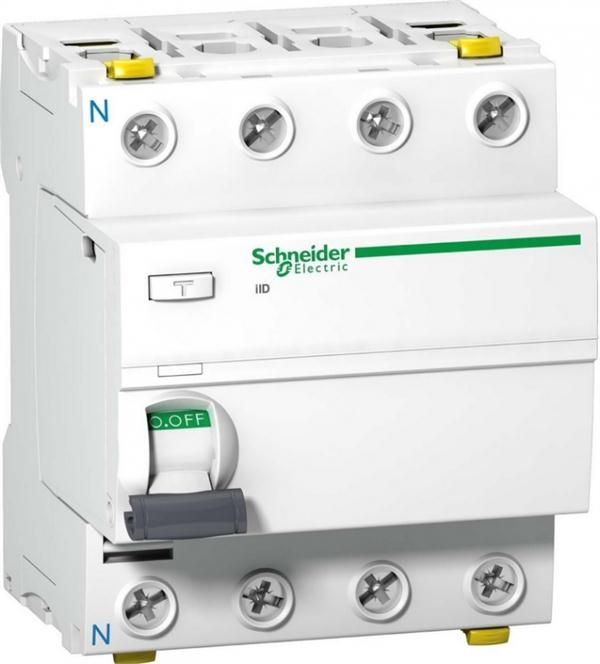

Schneider Wyłącznik Różnicowoprądowy Czterobiegunowy Iid 100A 400/415V 30Ma Podwójne Zaciski A9Z21491

Schneider Wyłącznik Różnicowoprądowy Czterobiegunowy Iid 100A 400/415V 30Ma Podwójne Zaciski A9Z21491 - Opis

izolowane zaciski IP20, przycisk testowania na panelu czołowym, duże pole na oznacznik obwodu, podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej, podwójne zaciski do przyłączenia od góry lub od dołu przewodem lub szyną sztyftową, okienko wskaźnika wyzwolenia, wstaźnik stanu styków (widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwalana na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem), możliwość podłączenia styków pomocniczych oraz wyzwalaczy. Parametry Parametry podstawowe Status sprzedaży W sprzedaży Zakres Acti 9 Typ produktu Zabezpieczenie przed upływem prądu Opis skrócony IID Liczba biegunów 4P Położenie neutralne LEFT [In] prąd znamionowy 100 A Rodzaj sieci AC Czułość upływu doziemnego 30 mA Opóźnienie zabezpieczenia przed upływem doziemnym Bezzwłoczny Klasa zabezpieczenia prze upływem doziemnym Klasa A Znamionowa zdolność łączeniowa i zwarciowa 1500 A zgodnie z EN 61008-1 1500 A zgodnie z IEC 61008-1 Znamionowy warunkowy prąd zwarciowy 10 kA Parametry Uzupełniające Częstotliwość sieci 50/60 Hz [Ue] znamionowe napięcie pracy 400/415 V AC 50/60 Hz [Ui] napięcie znamionowe izolacji 500 V AC 50/60 Hz zgodnie z IEC 60947 [Uimp] znamionowe napięcie udarowe wytrzymywane 6 kV zgodnie z IEC 60947 Wskazanie położenia styku Tak Typ sterowania Dźwignia Sygnalizacja lokalna Wskaźnik wyzwolenia Sposób montażu Zamontowana odłączalna szyna grzebieniowa Sposób montażu Szyna DIN 9 mm szerokość 8 Wysokość 91 mm Szerokość 72 mm Głębokość 73 mm Masa produktu 0.37 kg Kolor (...) więcej Biały Wytrzymałość mechaniczna 20000 cykl Trwałość elektryczna AC-1: 15000 cykl AC 50/60 Hz Rodzaj zacisków Zacisk podwójny góra lub dół 1...25 mm² giętki Zacisk podwójny góra lub dół 1...35 mm² sztywny Długość zdjętej izolacji 14 mm (góra lub dół) Moment dokręcania 3.5 N.m (góra lub dół) Środowisko pracy Normy EN 61008-1 IEC 61008-1 Stopień ochrony IP IP20 zgodnie z IEC 60529 Stopień zanieczyszczenia 3 zgodnie z IEC 60947 Komatybilność elektromagnetyczna 8/20 µs impuls wytrzymywant 250 A zgodnie z IEC 61008-1 Temepratura otoczenia dla pracy -25...60 °C Temepratura otoczenia dla przechowywania -40...85 °C mniej
