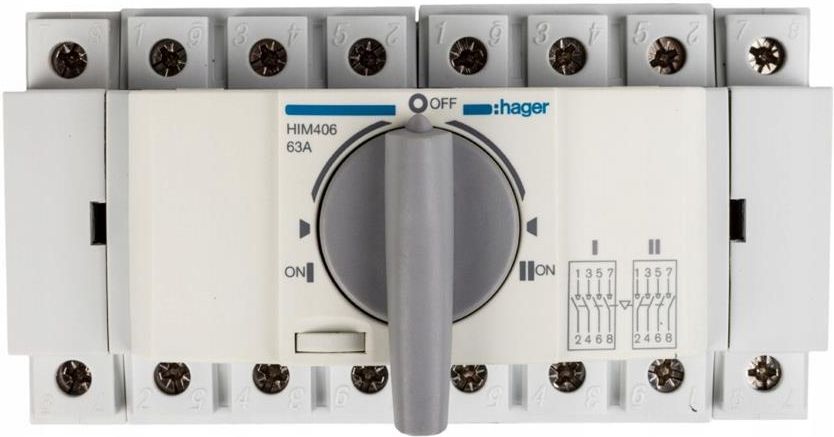

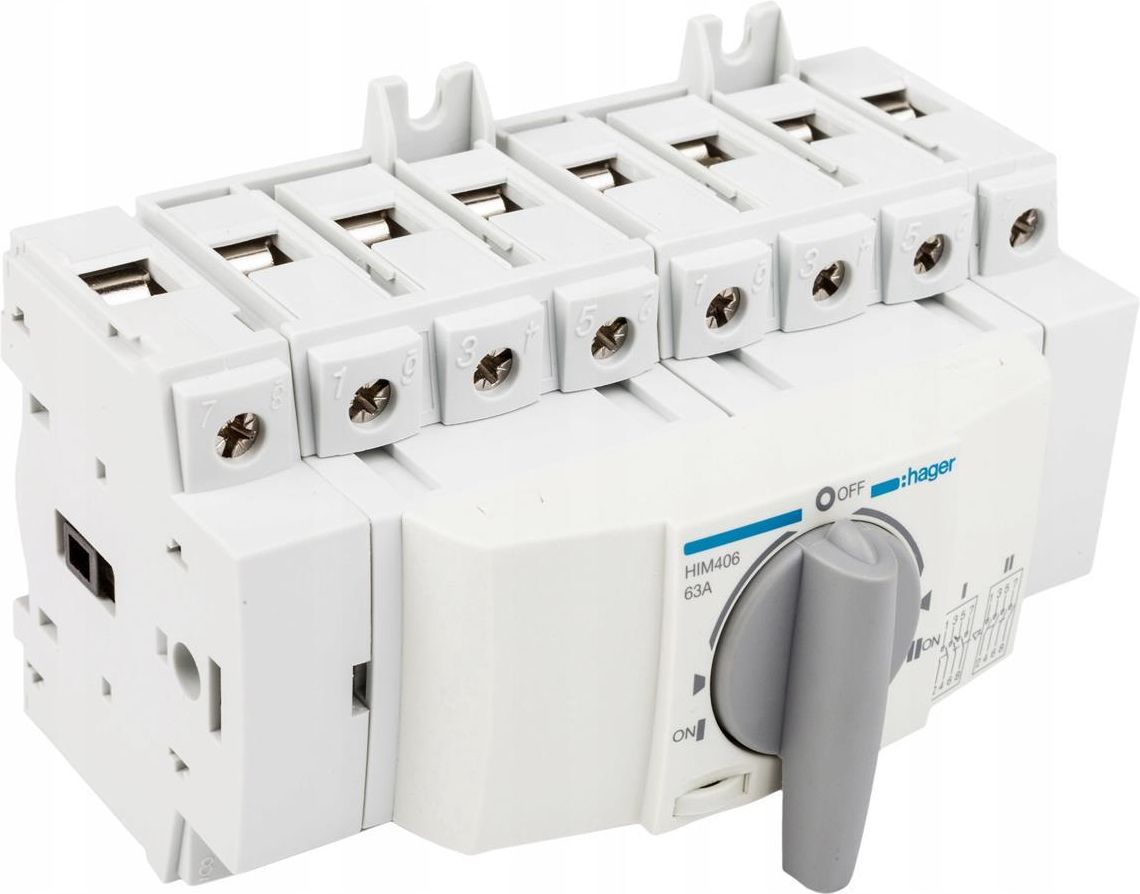

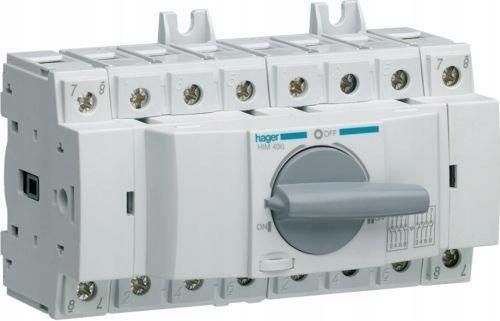

Hager Modułowy Przełącznik Zasilania 63A 4P Him406

Hager Modułowy Przełącznik Zasilania 63A 4P Him406 - Opis

Hager Przełącznik HIM406Producent:HagerOznaczenie:Przełącznik 4x63ATyp:HIM406Przeznaczenie jako wyłącznik główny:takPrzeznaczeniejako wyłącznik konserwacyjny/naprawczy:takPrzeznaczenie jako wyłącznik bezpieczeństwa:takPrzeznaczenie jako wyłącznikawaryjny:niePrzeznaczenie jako wyłącznik nawrotny:takLiczba przełączników:1Maks. Znamionowe napięcie robocze Ue przy AC:415 VZnamionowe napięcie robocze:380... 415 VZnamionowy prąd ciągły Iu:63 AZnamionowy prądciągłyprzyAC-23, 400V:63 AZnamionowyprąd ciągły przy AC-21, 400 V:63 AZnamionowy krótkotrwały prąd wytrzymywany Icw:1,5 kAZnamionowa moc robocza przy AC-23, 400 V:28 kWZdolność łączeniowa przy 400 V: 41 kWWarunkowy znamionowy prąd zwarciowy Iq:50 kALiczba biegunów:4Napędsilnikowy opcjonalny:nie Napęd silnikowy zintegrowany:nieWyzwalacz napięciowy opcjonalny:nieTyp urządzenia:Urządzenie do zabudowy Technologia montażu stałegoNadaje się domontażu podłogowego:takNadaje się do montażu czołowego 4-otworowego: nieNadajesię do montażu czołowego centralnego:nieNadajesię do montażu na tablicy rozdzielczej:takNadaje się do montażu pośredniego:nieKolor elementuobsługowego:szary Konstrukcja elementu obsługowego:krótki uchwyt obrotowyMożliwość blokady:tak Typ połączenia obwodu głównego: Przyłącze śruboweZe wstępnie zmontowanym okablowaniem:nieStopień ochrony (IP), przód:IP20Stopień ochrony (NEMA):innySzerokość:140 mmWysokość:76 mmGłębokość:89 mmSzerokość w podziałach:8 Hager przełącznik HIM406: dalsze szczegóły Przełącznik rozdzielający 4-biegunowy 63A na szynę górną/płytę montażową. Modułowy 4-biegunowy przełącznik zgodny z normą DIN EN (...) więcej 60947-3, do przełączania pod obciążeniem 2 obwodów niskiego napięcia. Z rozłącznikiem bezpieczeństwa i 3 pozycjami przełączania I-0-II. Nadaje się do montażu na szynie montażowej lub płycie montażowej. Dostarczany z: Hager przełącznik 4x63A HIM406, opakowanie jednostkowe: 1 szt., EAN: 3250613140564 Hager HIM406 Przełącznik zmiany kierunku do szyny montażowej 4 biegunowy przełącznik zmiany kierunku 63AHAGERPrzełącznik przełączającymodułowy20 A do 80 A i akcesoria HIM406Przełącznik 4-biegunowy63A do szyny górnej/płytymontażowej I-O-IIParametry techniczne:Znamionowe napięcie robocze Ue 380 / 415 VPrąd znamionowy 63 ACzęstotliwość 50/60 HzZdolność łączeniowa przy 400 V AC1 41 kWPrąd zwarciowy z bezpiecznikiem gI-gG 50 kALiczba biegunów 4 PTyp biegunów 4 PTyp sterowania krótki uchwyt obrotowyRozłącznik 4-biegunowy 63A do szyny górnej/płyty montażowej Modułowy 4-biegunowy rozłącznik zgodny z normą DIN EN 50173-1:2011-09, do przełączania 2 obwodów niskiego napięcia pod obciążeniem. Z rozłącznikiem bezpieczeństwa i 3 pozycjami przełączania I-0-II. Nadaje się do montażu na szynie montażowej lub płycie montażowej.Montaż na szynie montażowej TH35 lub płycie montażowejPokrętło bezpośrednio na urządzeniu, z kłódką do blokowania po wyłączeniuIth (40°C) 20 A do 80 Abezpieczne przełączanie 2 obwodów niskiego napięcia pod obciążeniem lub źródłembezpieczna izolacja w stanie otwartym3 pozycje robocze I-0-IIStopień ochrony IP20Norma: PN-EN IEC 60947-3 Prąd znamionowy: 63ALiczba biegunów: 4 PTyp sterowania: krótki uchwyt obrotowyZnamionowe napięcie robocze: Ue 380/415 VTemperatura przechowywania: -40 do 65 °CTyp połączenia: połączenie śruboweTemperatura pracy: -20 do 70 °CCzęstotliwość: 50/60 HzCałkowita strata mocy przy prądzie znamionowym: 6 WStrata mocy na biegun: 1,5 W Szczegóły techniczne:Znamionowe napięcie robocze Ue 380 / 415 VPrąd znamionowy 63 ACzęstotliwość 50/60 HzZdolność łączeniowa przy 400 V AC1 41 kWPrąd zwarciowy z bezpiecznikiem gI-gG 50 kALiczba biegunów 4 PTyp bieguna 4 PTyp sterowania: krótki uchwyt obrotowyStrata mocy na biegun 1,5 WCałkowita strata mocy przy prądzie znamionowym 6 WNapęd silnika opcjonalny NieTemperatura pracy -20?70 °CZamykany na klucz TakStopień ochrony IP20IEC 60947-3 Typ produktuPrzełącznik Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Konstrukcja jako wyłącznik główny tak, Konstrukcja jako wyłącznik konserwacyjny/naprawczy tak, Konstrukcja jako wyłącznik bezpieczeństwa tak, Konstrukcja jako wyłącznik awaryjny nie, Konstrukcja jako wyłącznik nawrotny tak, Liczba wyłączników 1, Maks. znamionowe napięcie robocze Ue przy AC 415 V, Znamionowe napięcie robocze 380...415 V, Znamionowy prąd ciągły Iu 63 A, Znamionowy prąd ciągły przy AC-23, 400 V 63 A, Znamionowy prąd ciągły przy AC-21, 400 V 63 A, Znamionowa odporność na krótkotrwałe obciążenie prądowe Icw 1,5 kA, Znamionowa moc robocza przy AC-23, 400 V 28 kW, Znamionowy prąd przełączania przy 400 V 41 kW, Warunkowy znamionowy prąd zwarciowy Iq 50 kA, Liczba biegunów 4, Opcjonalny napęd silnika nie, Zintegrowany napęd silnika nie, Opcjonalny wyzwalacz napięciowy nie, Konstrukcja urządzenia Wbudowane urządzenie, Technologia części stałych, Nadaje się do montażu na podłodze tak, Nadaje się do montażu z przodu 4 otwory nie, Nadaje się do montażu z przodu centralnie nie, Nadaje się do montażu w rozdzielnicy tak, Nadaje się do montażu pośredniego nie, Kolor sterowania szary, Zamykany tak, Typ połączenia, obwód główny Š połączenie dławikowe, Klasa ochrony (NEMA) inna, Klasa ochrony (NEMA) inna Przełącznik Hager 4-biegunowy 63A na szynę górną/płytę montażową. Modułowy 4-biegunowy przełącznik zgodny z normą EN 60947, do przełączania pod obciążeniem 2 obwodów niskiego napięcia. Z rozłącznikiem bezpieczeństwa i 3 pozycjami przełączania I-0-II. Do montażu na szynie montażowej lub Mo Wskazówka montażowa zgodnie z § 13 NAV Należy pamiętać, że urządzenia z podłączonym obciążeniem 230 V są dostarczane z wtyczką ze stykiem uziemiającym lub stałym połączeniem (bez wtyczki), w zależności od mocy znamionowej. Jeśli urządzenie ma stałe podłączenie, instalacja musi zostać zlecona specjalistycznej firmie. Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie połączenie wysokiego napięcia i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka. W przypadku urządzeń o mocy znamionowej większej niż 12 kW wymagana jest zgoda operatora sieci. Przed instalacją należy skontaktować się z operatorem sieci lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże uzyskać niezbędne zezwolenie od odpowiedniego operatora sieci. HAGER HIM406 rozłącznik 4x63A | Nr producenta: 01525346 | EAN: 3250613140564 | Typ produktu: Nowy | Rozłącznik 4-biegunowy 63A do szyny górnej/płyty montażowej. Modułowy 4-biegunowy przełącznik zgodny z normą EN 60947 do przełączania pod obciążeniem 2 obwodów niskiego napięcia. Z rozłącznikiem bezpieczeństwa i 3 pozycjami przełączania I-0-II. Nadaje się do montażu na szynie montażowej lub płycie montażowej. | Kategoria: Nowy Conm.mod.I-0-II,4x63A,acc.fron.dir-ext Przełącznik Hager HIM406 4-biegunowy 63A (HIM406) mniej
