Gira Płytka Mont. Podw. System Domofon 128800

Gira Płytka Mont. Podw. System Domofon 128800 - Opis

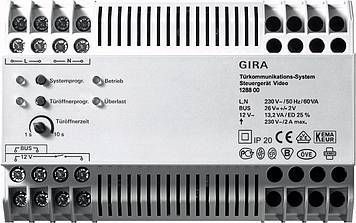

GIRA 128800 Sterownik wideo | Nr producenta: 01705258 | EAN: 4010337288008 | Typ produktu: Instalacja elektryczna | Sterownik DRA Sterownik do zasilania komponentów audio i wideo magistrali domofonowej Gira (wersja Note). Regulowane wyjście mechanizmu otwierania drzwi 1-10 s Urządzenie sterujące do zasilania komponentów audio i wideo magistrali domofonowej Gira. Sterownik wideo ma następujące cechy produktu: Zasilanie zabezpieczonej przed odwrotną polaryzacją i zwarciem magistrali 2-przewodowej w przypadku stosowania komponentów wideo, takich jak kamery kolorowe. Kolorowy wyświetlacz TFT. Sterownik wideo może obsługiwać maksymalnie 2 stacje bramowe z kolorową kamerą i 28 stacji domowych z kolorowym wyświetlaczem TFT. Sterownik wideo może sterować łącznie maksymalnie 15 kamerami kolorowymi (5 stacji bramowych wideo i 10 bramek kamer DCS), z których dwie stacje bramowe z kamerą kolorową mogą być zasilane przez sterownik wideo. Pozostałe kamery kolorowe muszą być zasilane z własnego dodatkowego źródła zasilania. Samoczynnie resetujące się elektroniczne wykrywanie zwarcia i przeciążenia napięć roboczych i połączenia magistrali. Przyciski do programowania systemu i mechanizmu otwierania drzwi... Wskaźniki LED stanu pracy. Przeciążenia. Programowanie systemu i mechanizmu otwierania drzwi... Wyjście AC 12 V (1 do 10 s) do zasilania standardowego elektrozaczepu (pobór prądu maks. 1,1 A ED 25%). Wyjście przekaźnikowe do przełączania elektrozaczepu z własnym zasilaniem. Czas przełączania elektrozaczepu regulowany bezstopniowo w zakresie od 1 s do 10 s... Urządzenie sterujące wideo (...) więcej jest przeznaczone do montażu w podrozdzielnicy. Jeśli nie jest to możliwe, należy użyć dostępnego w sprzedaży rozdzielacza natynkowego. Jeśli topologia okablowania wideo jest zaprojektowana jako linia odgałęziona, wymagany jest również rozdzielacz wideo 1226 00. W połączeniu z bramką DCS TC 1290 00 wymagany jest dodatkowy zasilacz 1296 00. Za pomocą sterownika wideo można skonfigurować systemy komunikacji domofonowej z maksymalnie 70 użytkownikami audio (np. 1 wbudowany głośnik. 5 modułów rozszerzeń dla wbudowanych głośników. 68 natynkowych stacji domowych)... Napięcie znamionowe pierwotne: AC 230 V. 50 Hz Napięcie znamionowe wtórne: SELV 26 DC V + 2 V Prąd znamionowy wtórny: 700 mA obciążenie ciągłe 1,15 A obciążenie szczytowe (maks. 5 s) Wyłączenie przeciążenia od 900 mA Zaciski śrubowe: 0,6 mm do 2,5 mm 2 Wyjście odblokowania drzwi: AC 12 V. 1.1 A ED 25% Wyjście przekaźnikowe: AC 250 V. 2 A Długość kabla od kamery do najdalszego wyświetlacza TFT: maks. 150 m (bez wzmacniacza wideo) maks. 300 m (ze wzmacniaczem wideo) Całkowita długość kabla w trybie tylko audio: patrz jednostka sterująca audio 1287 00 Wymiary: Urządzenie REG z 8 TE Zakres temperatur od 5 C do +45 C Stopień ochrony: IP20 | Kategoria: Elektrotechnika - oprawy oświetleniowe Instalacja elektryczna Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Zastosowanie Wideo, Napięcie wejściowe 230 V, Częstotliwość 5E-6 Hz, Rodzaj prądu AC, Napięcie wyjściowe 12 V, Odporność na zwarcie tak, Stopień ochrony (IP) IP20, Szerokość w jednostkach podziału 8, Technologia instalacji System magistrali, Zintegrowane przełączanie elektrozaczepu tak, Funkcja sterowania tak, Funkcja oceny nie, Liczba podłączanych abonentów 18, Wskaźniki serwisowe nie, Rodzaj montażu inny, Blokada programowania nie mniej
