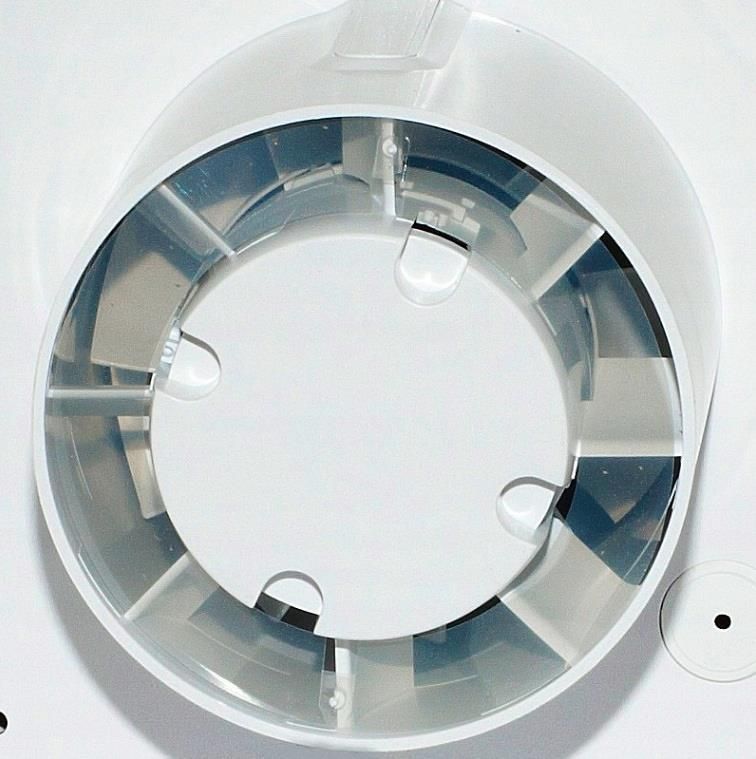

S&P Silent 100 Cz Design 3C Silver

S&P Silent 100 Cz Design 3C Silver - Opis

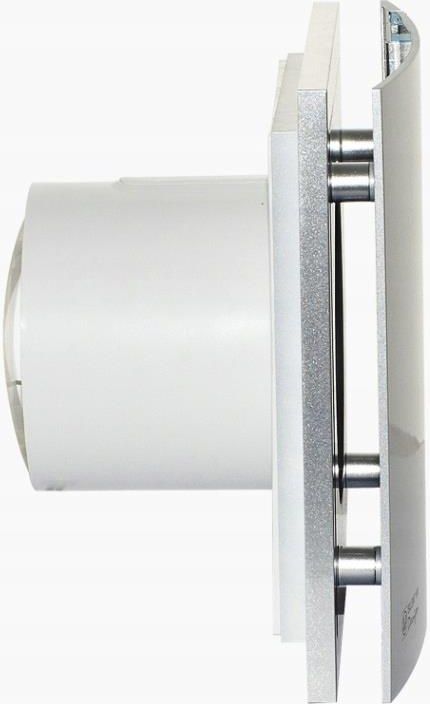

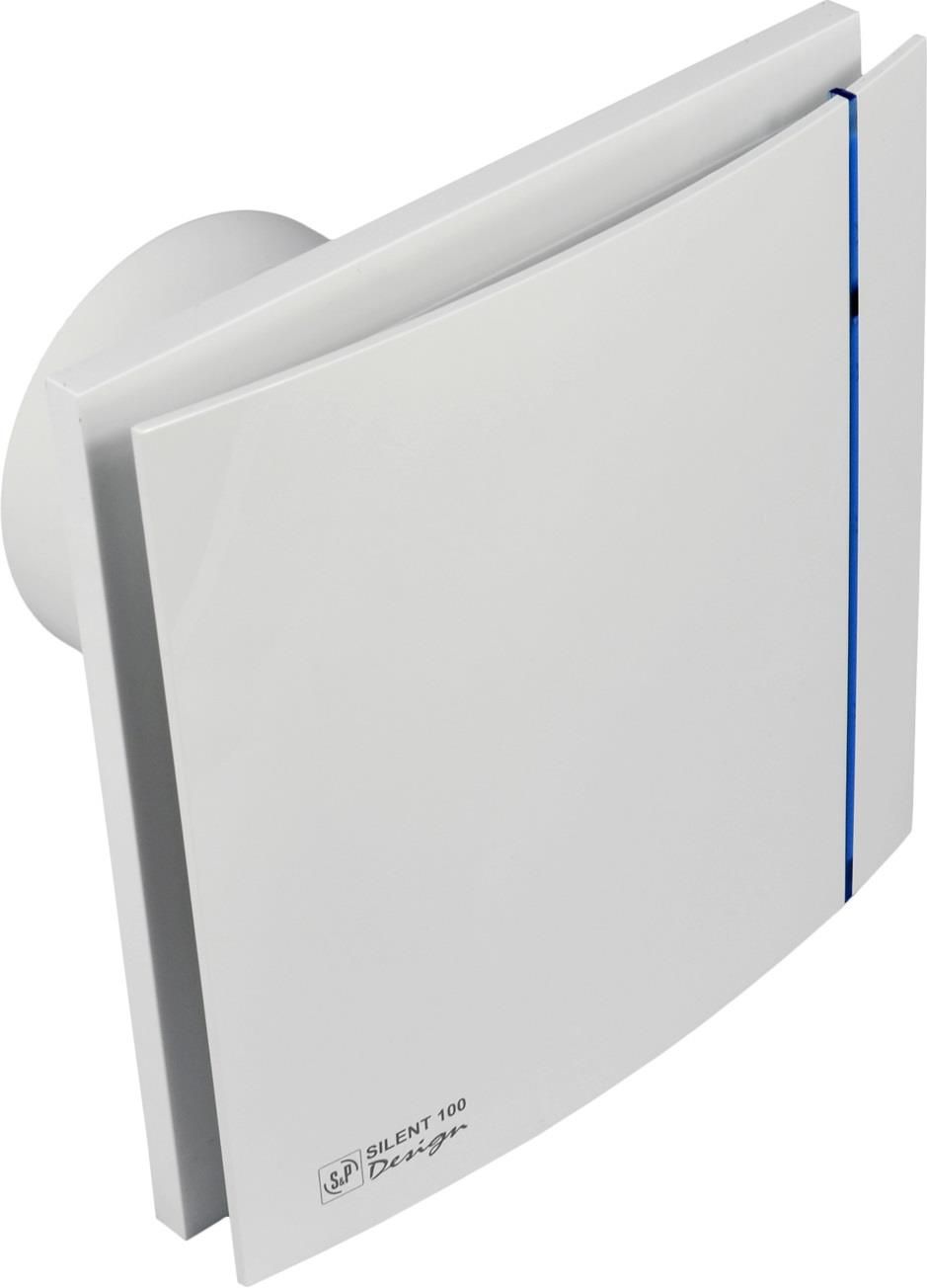

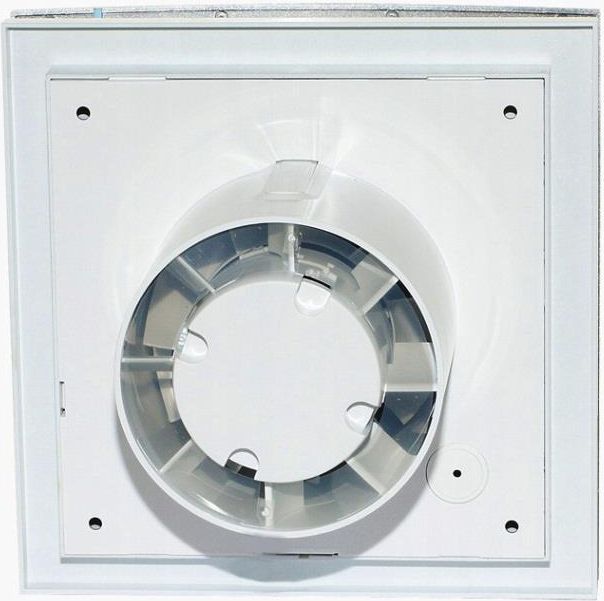

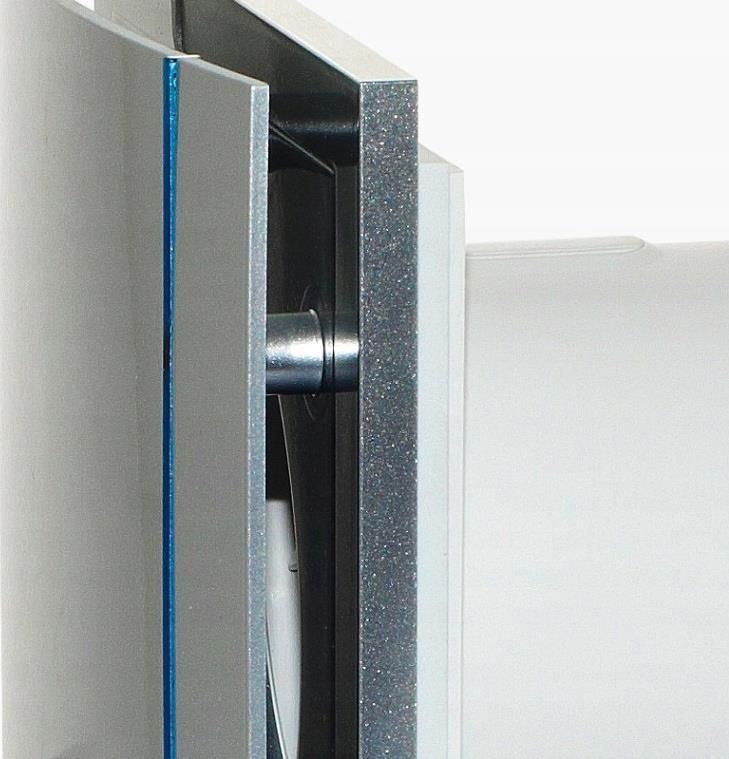

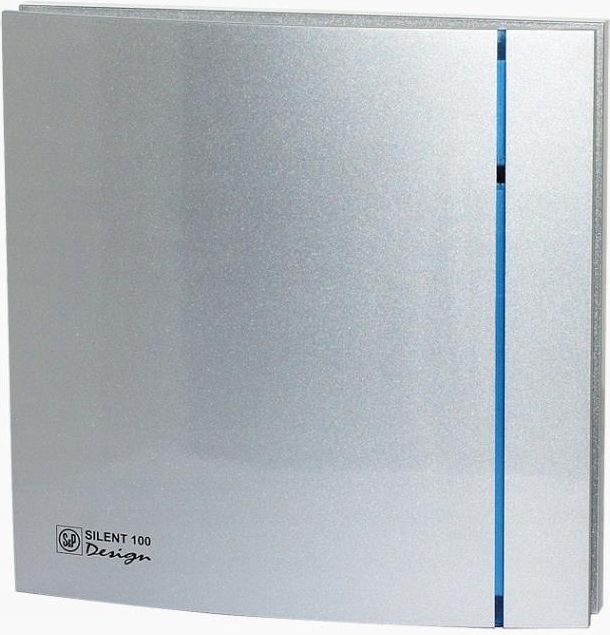

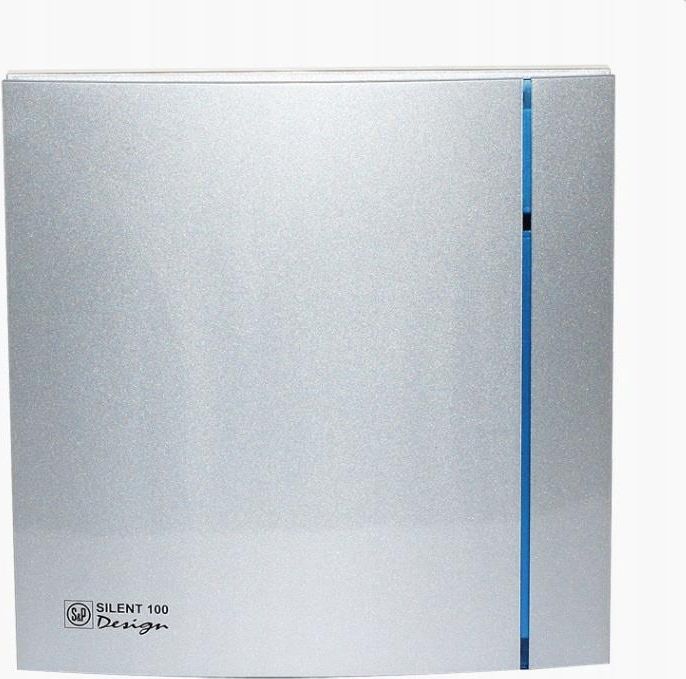

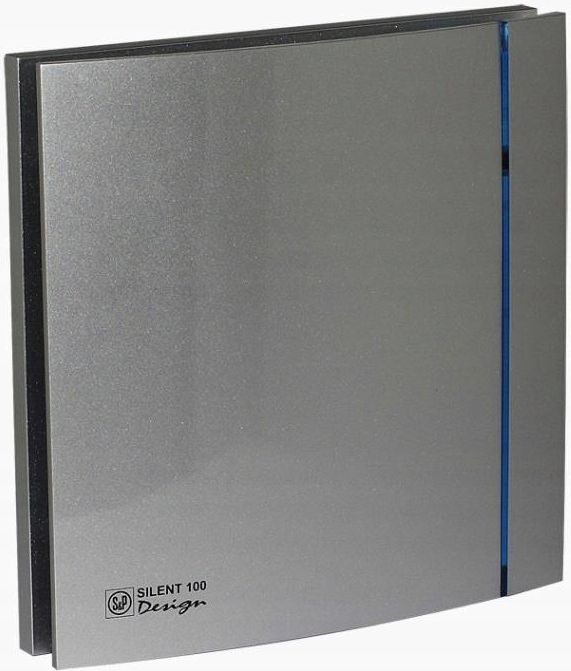

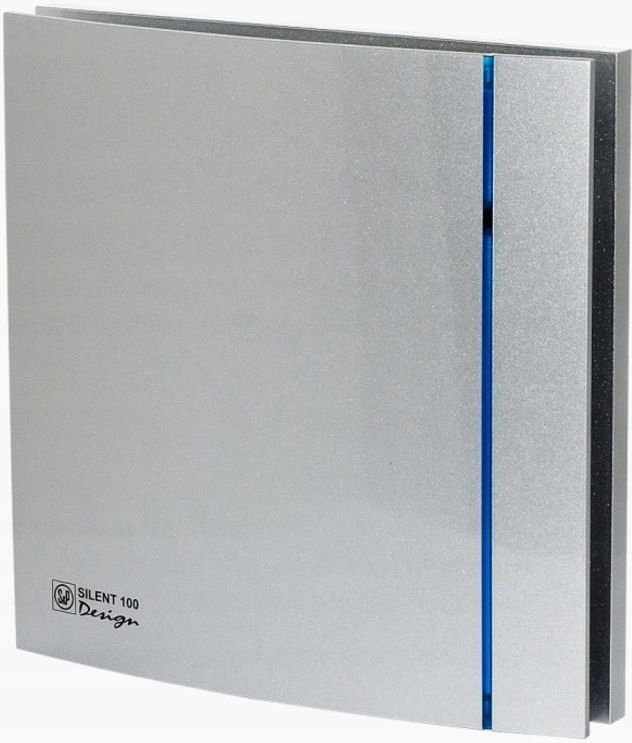

Wentylator łazienkowy Silent Silver Design 100CZ - wersja podstawowa. Wydatek 80m3/h, do otworu ɸ 100mm. Srebrny wentylator Silent Silver Design to nowa odsłona jednego z najcichszych wentylatorów na rynku. Pełna fasada idealnie maskuje strefę zabrudzenia. Silent może być montowany w suficie i ścianie. CZ - Model podstawowy. Wentylator włączany razem z oświetleniem lub osobnym włącznikiem na ścianie. Po wyłączeniu wentylator przestaje pracować. Zasilanie przewodem 2 żyłowym. Wentylator nie wymaga uziemienia. Wentylatory Silent Design przeznaczone są do wentylacji pomieszczeń małej i średniej wielkości w szczególności łazienek, WC, kuchni, itp. DANE TECHNICZNE TYP SILENT Silver DESIGN 100CZ POBÓR MOCY [W] 8 ZASILANIE [V] 230, 50Hz POZIOM DŹWIĘKU [dB (A)] 26,5 WYDAJNOŚĆ MAX [m3/h] 80 STOPIEŃ OCHRONY IP II-45 ŚREDNICA [mm] 98,9 MASA [kg] 0,65 LAMPKA KONTROLNA TAK KLAPA ZWROTNA TAK TIMER NIE CZUJNIK WILGOCI NIE ŁOŻYSKA KULKOWE TAK KOLOROWE LISTWY NIE Konstrukcja Seria SILENT DESIGN, dzięki zastosowaniu alternatywnych rozwiązań konstrukcyjnych (mocowania antywibracyjne silnika) charakteryzują się niskim poziomem ciśnienia akustycznego. Dodatkowo wszystkie modele wyposażone są standardowo w klapę zwrotną oraz lampkę kontrolną. Silnik elektryczny Silnik elektryczny 230V 50Hz z łożyskami kulkowymi. Wentylatory posiadają zabezpieczenie przed porażeniem prądem w klasie II, stopień ochrony IP 45 i termiczny wyłącznik bezpieczeństwa. Przystosowane są do pracy w temperaturze do +40°C. Wentylatory osiowe, wyciągowe serii Silent Design są produktami wysokiej jakości wykonanymi zgodnie z (...) więcej międzynarodowym standardem ISO 9001. Wszystkie komponenty są sprawdzane, a produkt finalny kontrolowany pod koniec procesu produkcji. Instalacja: Wentylatory typu Silent Design są przystosowane do montażu w ścianie lub suficie i mogą być podłączane do indywidualnego systemu wentylacyjnego. Wentylator może być przymocowany do ściany przy użyciu załączonego kompletu 4 kołków rozporowych i 4 wkrętów. Należy wykonać otwór w ścianie lub suficie o następujących wymiarach: Silent 100 Design: 105mm Silent 200 Design: 125mm Silent 300 Design 160mm Jeżeli wentylator ma być zamontowany z kanałem wentylacyjnym, należy użyć standardowego kanału wentylacyjnego o średnicy: Silent 100 Design: 100mm Silent 200 Design: 125mm Silent 300 Design 150/160mm Należy upewnić się, czy kanał wentylacyjny nie jest zablokowany i czy wirnik wentylatora obraca się bez przeszkód. Odkręcając śruby mocujące należy zdjąć frontową kratkę ochronną. Mocowanie wentylatora powinno być pewne, zapobiegające powstawaniu wibracji i umożliwiające swobodne obracanie wirnika. Należy sprawdzić, czy żaluzje (zawór zwrotny) otwierają się swobodnie. Kabel zasilający należy doprowadzić przez dedykowany temu otwór w obudowie wentylatora i przymocować do ściany. Podłączenie elektryczne wykonać zgodnie ze schematem wybranego modelu wentylatora, następnie ponownie zamontować kratkę ochronną. Wentylator Silent Design jest przeznaczony do zasilania napięciem przemiennym, jednofazowym (napięcie i częstotliwość podano na tabliczce znamionowej). Konstrukcja wentylatora zapewnia zabezpieczenie przed porażeniem prądem w klasie II - nie wymagane jest podłączenie uziemienia ochronnego. Instalacja elektryczna musi zawierać wyłącznik, w którym odległość między stykami wszystkich biegunów wynosi nie mniej niż 3mm. Wentylatory wymagają okresowego czyszczenia przy użyciu ściereczki i delikatnego detergentu, stosownie do warunków pracy lecz nie rzadziej niż raz na rok. Przed rozpoczęciem czynności konserwacyjnych należy odłączyć napięcie zasilania od wentylatora. Wentylator Silent CZ - model podstawowy - instalacja elektryczna. Instalację elektryczną należy wykonać zgodnie ze schematem: 1. Podłączenie wentylatora do włącznika oświetlenia (fig 3) 2. Podłączenie wentylatora do niezależnego wyłącznika (fig 4) DEKLARACJA ZGODNOŚCI CZ DEKLARACJA ZGODNOŚCI CRZ i CHZ Produkt Oryginalny z Gwarancją Importera Venture Industries jedyny w Polsce autoryzowany importer produktów Soler&Palau. mniej
