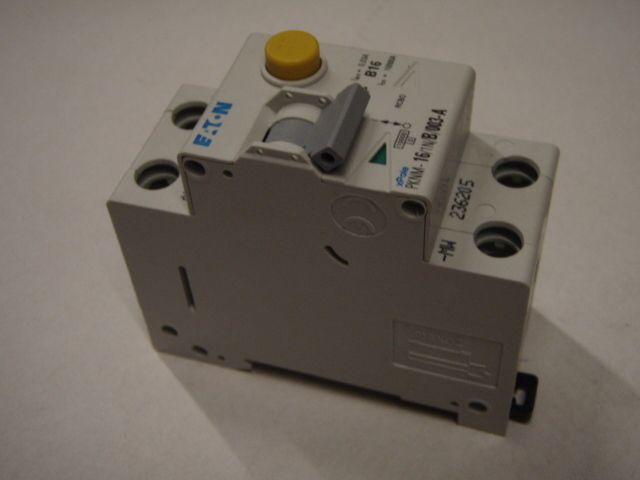

Eaton Pknm-16/1n/b/003-a-w Ył.nmp+moduł Pr. 236205

Eaton Pknm-16/1n/b/003-a-w Ył.nmp+moduł Pr. 236205 - Opis

Wyłącznik nadprądowy z modułem różnicowoprądowym PKNM

Dane techniczne:

liczba biegunów: 1+N

charakterystyka wyzwalania: B

prąd znamionowy: 16 A

znamionowy prąd różnicowy: 0.03 A (czułość A)

prąd znamionowy zwarciowy umowny: 10 kA

zaciski: windowe / szynowe z góry i z dołu

kolor elementu manewrowego: w zależności od prądu znamionowego

temperatura pracy: od -25 °C do +40 °C

wyłącznik czuły na prąd różnicowy sinusoidalny: tak

wyłącznik czuły na prąd wyprostowany pulsacyjny: tak

napięcie znamionowe Ue: 230 V, 50 Hz

zakres napięcia roboczego: 196 - 253 V

klasa ograniczenia energii: 3

napięcie znamionowe udarowe wytrzymywane Uimp: 4 kV (1.2 / 50 μ)

maksymalne dobezpieczenie (przed zwarciem): 100 A gL ( 10 kA)

trwałość elektryczna: = 4000 cykli łączeń

trwałość mechaniczna: = 20000 cykli łączeń

wysokość czoła: 45 mm

wysokość aparatu: 80 mm

szerokość: 35 mm (2 moduły)

montaż: na szynie standardowej TS 35 mm EN50022

ochrona zacisków: przed palcami i dłońmi BGV A3, ÖVE-EN 6

przekrój przewodów przyłączeniowych: 1 - 25 mm²

grubość szyn łączeniowych: 0.8 - 2 mm

stopień ochrony IP: 20

stopień ochrony IP w stanie zabudowanym: 40

temperatura przechowywania i transportu: od -35 °C do +60 °C

wytrzymałość klimatyczna: zgodnie z IEC / EN 61009

Zalety:

optyczny wskaźnik stanu ustawienia zestyków (czerwony / (...) więcej zielony)

ochronne zaciski zaślepiające

bogaty osprzęt dodatkowy

wyzwalanie niezależne od napięcia sieci (bezzwłoczne, odporny na udar 250 A (8/20) μs)

możliwość oszynowania

przy zamontowanym oszynowaniu swobodny dostęp do zacisków szczękowych

aktualne atesty zgodnie z nadrukiem mniej
