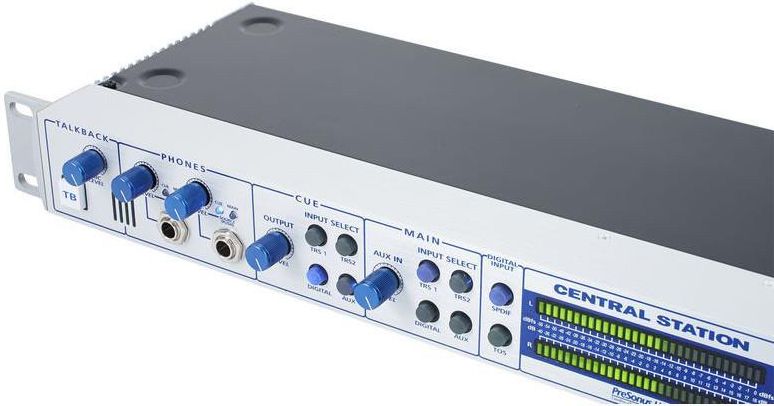

PreSonus Central Station Plus

PreSonus Central Station Plus - Opis

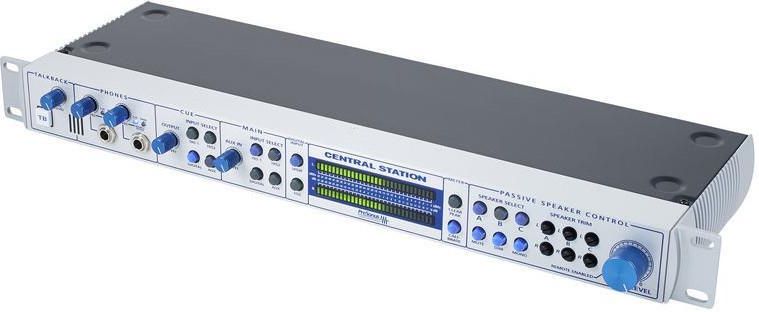

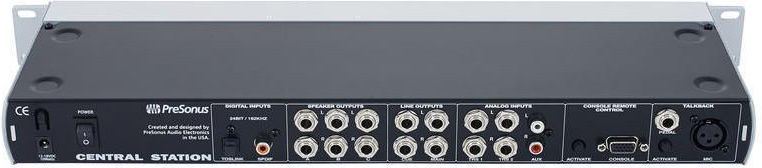

PreSonus Central Station Plus to nowoczesny kontroler, który ułatwi nam kontrolę nad monitorami studyjnymi. Otrzymujemy tutaj 2 pary wejść stereo 6,3 mm TRS, 1 parę wejść RCA AUX (L/R), 1 wejście S/PDIF, wejście Toslink, 3 pary wyjść stereo z kontrolą poziomu dla monitorów studyjnych, 1 parę głównego wyjścia stereo 6,3 mm TRS, 1 parę wyjść Cue stereo 6,3mm TRS i 2 wyjścia słuchawkowe 6,3 mm znajdujące się z przodu urządzenia. Central Station to zaawansowany interfejs umożliwiający sterowanie odsłuchem w nowoczesnym studiu cyfrowym. Wyposażono go w trzy zestawy stereofonicznych wejść analogowych pozwalających na wybór źródła, którym może być: komputer, mikser, odtwarzacz CD, magnetofon analogowy lub DAT, syntezator, sampler lub cokolwiek innego. Dwa stereofoniczne wejścia analogowe wyposażono w symetryczne złącza TRS, natomiast trzecie oparto na złączach RCA [cinch] z regulacją poziomu umożliwiającą optymalne dostosowanie urządzenia do poziomu sygnału wejściowego. Dodatkowo Central Station akceptuje sygnały cyfrowe elektryczne i optyczne; za przetwarzanie ich na postać analogową odpowiadają przetworniki D/A pracujące z 24-bitową rozdzielczością i częstotliwością próbkowania do 192 kHz. Dzięki temu zyskujemy możliwość monitorowania sygnałów wysyłanych przez komputer i odtwarzacze CD/DAT z taką samą jakością, a przez to bardziej wiarygodne jest porównanie sygnałów metodą A/B, a co najważniejsze, jakość dźwięku jest tu najwyższej próby niezależnie od źródła. Sekcja monitoringu została wyposażona w przyciski MUTE, DIM i MONO. Ponadto Central Station dysponuje wyjściami CUE, do (...) więcej których można podłączyć wzmacniacze słuchawkowe oraz oddzielne wyjście MAIN, przez które wysyłane są sygnały o poziomie liniowym.

Pasywna Ścieżka SygnałowaCentral Station został wyposażony w pasywną ścieżkę sygnałową zapewniającą wybitną jakość dźwięku. W głównej ścieżce sygnałowej nie znajdziemy żadnych układów wzmacniających, wzmacniaczy operacyjnych czy aktywnych układów scalonych, które mogłyby koloryzować brzmienie, wprowadzać niepożądane szumy czy zniekształcenia oraz kompresować dźwięk.

Wewnątrz Central Station sygnały są przełączane za pomocą 34 mechanicznych przekaźników, które zamontowano w miejsce aktywnych układów scalonych. Dzięki temu ścieżka sygnałowa jest minimalistyczna i pomija układy, które mogłyby mieć wpływ na jakość dźwięku. Wykorzystanie przekaźników zapewnia maksymalnie przeźroczystą ścieżkę sygnałową maksymalizując tym samym dynamikę, pasmo przenoszenia oraz zapas przesterowania [headroom], minimalizując jednocześnie poziom szumów i podkolorowania. Przy budowie Central Station wykorzystano elementy pasywne najwyższej jakości, w tym metalizowane rezystory o 1-procentowej tolerancji, wieloelementowe potencjometry oraz niezwykle wytrzymałe złącza. Wszystkie te elementy zapewniają najwyższą jakość dźwięku.

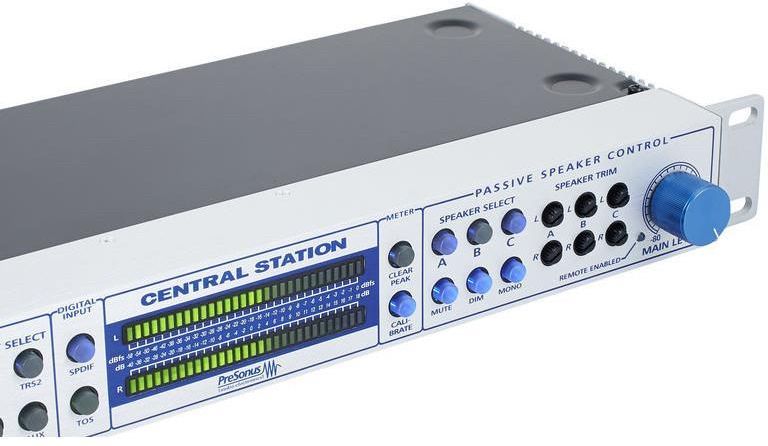

Wskaźniki PoziomuPreSonus Central Station został wyposażony w podwójną, niezwykle szybką, 30-segmentową linijkę LED z funkcją zapamiętywania wartości szczytowej, pozwalającą na precyzyjny pomiar poziomu sygnałów. Na płycie czołowej naniesiono skalę dBu i dBFS, przycisk resetujący zapamiętaną wartość szczytową oraz przycisk przypisania dający dostęp do dodatkowych opcji.

TalkbackCentral Station wyposażono w pokładowy mikrofon Talkback, który przypisano do wyjść CUE, zapewniający komunikację pomiędzy inżynierem dźwięku a artystą. Ponadto znajdziemy tu mikrofonowe wejście XLR ulokowane na płycie czołowej, umożliwiające podłączenie zewnętrznego mikrofonu. W momencie aktywacji funkcji Talkback miks na wyjściach CUE jest automatycznie ściszany zapewniając tym samym bezproblemową komunikację.

Cechy:

• Pasywna ścieżka sygnałowa bez wzmacniaczy operacyjnych i układów scalonych,
• 5 wejść stereo [2 cyfrowe, 3 analogowe],
• Przetworniki DA pracujące w trybie 24-bit / 192 kHz [dynamika większa niż 117 dB], które współpracują z wejściami elektrycznym i optycznym,
• 3 zestawy wyjść monitorowych, każde z pasywną regulacją poziomu,
• Mikrofon Talkback z regulacją poziomu sprzężony z wyjściem słuchawkowym i wyjściami CUE,
• Precyzyjny, podwójny, 30-segmentowy miernik poziomu,
• Dwa wyjścia słuchawkowe ulokowane na panelu czołowym z niezależnymi regulatorami poziomu głośności,
• Niezależny wybór źródeł dla wyjść MAIN i CUE,
• Opcjonalny sterownik CSR-1 pozwalający na kontrolę wejść, wyjść, poziomu głośności, i funkcji Talkback.

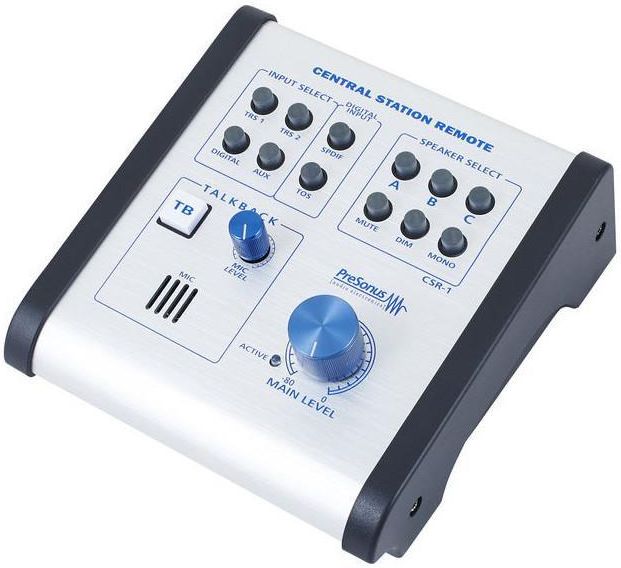

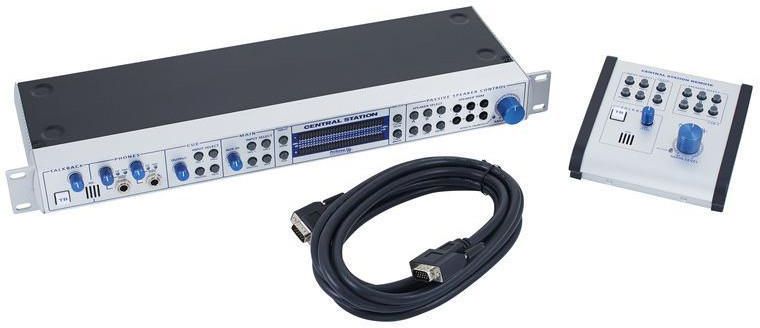

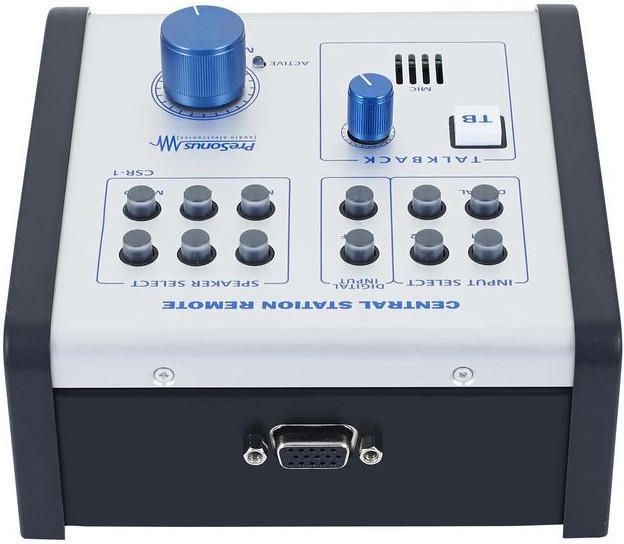

Opcjonalne akcesorium:CSR-1 – Opcjonalny Sterownik dla Central Station.Dzięki opcjonalnemu sterownikowi Central Station może spoczywać w racku, a kontrola jego parametrów może odbywać się w sposób niezwykle wygodny z pomocą CSR-1.
Specyfikacja techniczna:

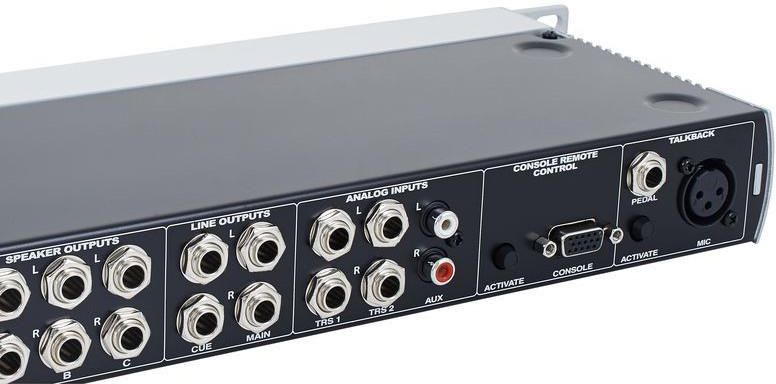

• TRS1/2

Typ: TRS 1/4 cala pasywne, symetryczne,Impedancja wejściowa: 2 – 5 kOhm [uzależniona od obciążenia głośników i położenia pokręteł Trim Level],Stosunek sygnału do szumu: Lepszy niż 140 dB,THD+N: Mniej niż 0,0005% [1 kHz, 0 dBu],Odpowiedź częstotliwościowa: Lepsza niż 1 MHz.

• AUX

Typ: RCA [cinch], aktywne, niesymetryczne,Impedancja wejściowa: 8 kOhm,Stosunek sygnału do szumu: Lepszy niż 115 dB [1 kHz, 0 dBu, wzmocnienie jednostkowe],THD+N: mniej niż 0,002% [1kHz, 0dBu, wzmocnienie jednostkowe],Pasmo przenoszenia: 10 Hz – 50 kHz, -0,5dB,Zakres wzmocnienia: -90 dB do +20 dB.

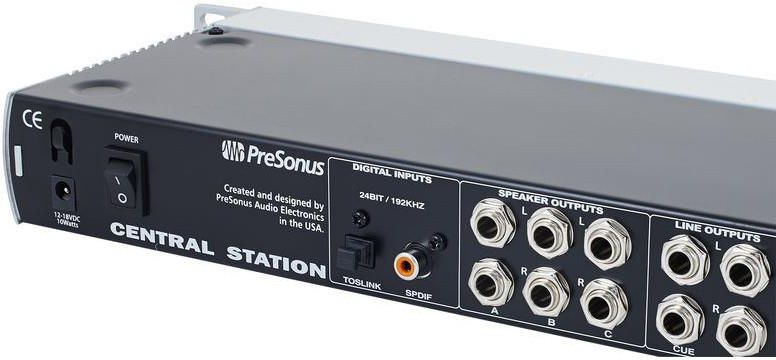

• S/PDIF

Typ: RCA 75 Ohm [koaksjalne], TosLINK [optyczne],Dynamika: 117 dB,THD+N: 0,0025% [1kHz, -1 dBFS],Maksymalny poziom wyjściowy: +18 dBu [aktywny, symetryczny],Częstotliwości próbkowania: 44,1, 48, 88,2, 96, 176,4, 192 kHz.

Uwaga!Wszystkie parametry wejściowe [z wyjątkiem impedancji wejściowej] zmierzono na wyjściu Speaker A, przy maksymalnych ustawieniach Trim i Main Level.

Wyjścia audio:

• SPEAKERS:

Typ: TRS 1/4 cala, pasywne, symetryczne,Monofoniczne, aktywowane: TRS 1/4 cala, impedancja aktywna, symetryczne,Zakres regulacji poziomu z pomocą potencjometrów TRIM: -90 do 0 dB,Zakres regulacji z pomocą potencjometru Main Level: -90 do 0 dB,Wyciszanie: -30 dB [aktywna funkcja Talkback].

• MAIN:

Typ: TRS 1/4 cala, aktywne, symetryczne,Impedancja wyjściowa: 51 Ohm,THD+N: Mniej niż 0,0025%,Pasmo przenoszenia: 10 Hz – 50 kHz, -0,5dB.

• CUE:

Typ: TRS 1/4 cala, impedancja aktywna, symetryczne,Impedancja wyjściowa: 51 Ohm,THD+N: mniej niż 0,003% [1 kHz, 0 dBu],Pasmo przenoszenia: 10 Hz – 50 kHz, -0,5dB,Zakres regulacji wzmocnienia: -90 dB do 0 dB,Wyciszanie: -30 dB [aktywna funkcja Talkback].

• SŁUCHAWKOWE:

Typ: TRS 1/4 cala, aktywne, stereo,Maksymalny poziom wyjściowy: 150 mW na kanał przy obciążeniu 60 Ohm,THD+N: 0,015% [150 mW na kanał przy obciążeniu 60 Ohm],Pasmo przenoszenia: 10 Hz – 50 kHz, +1 dB.

• Talkback

WEJŚCIE DLA MIKROFONU DYNAMICZNEGO:Typ: XLR żeńskie, symetryczne,Impedancja wejściowa: 2 400 Ohm.

• WEWNĘTRZNY MIKROFON

Typ: Elektretowy,Czułość: -42 dB,Zakres wzmocnienia przedwzmacniacza mikrofonowego: 15 – 55 dB.

• MIERNIK POZIOMU WEJŚCIOWEGO

Typ: Podwójny, 30-segmentowy LED z funkcją zapamiętywania wartości szczytowych,Zakres: -48 dB do +18 dB [-66dBFS do 0 dBFS],Dokładność: Lepsza niż 0,25 dB,Pasmo częstotliwości: 10 Hz – 22 kHz,Zakres kalibracji: +/-18 dB.

• ZASILANIE

Typ: zewnętrzny transformator,Pobór mocy: 40 VA.Dane ogólnie

• OBUDOWA:

Typ: Stalowa, 1U,Wymiary: 482,6 x 44,45 x 139,7 mm,Ciężar: 2,27 kg.

• ZEWNĘTRZNY ZASILACZ:

Typ obudowy: odlewana z tworzyw sztucznych,Wymiary: 63,5 x 58,42 x 101,6 mm,Ciężar: 1,13 kg. mniej
