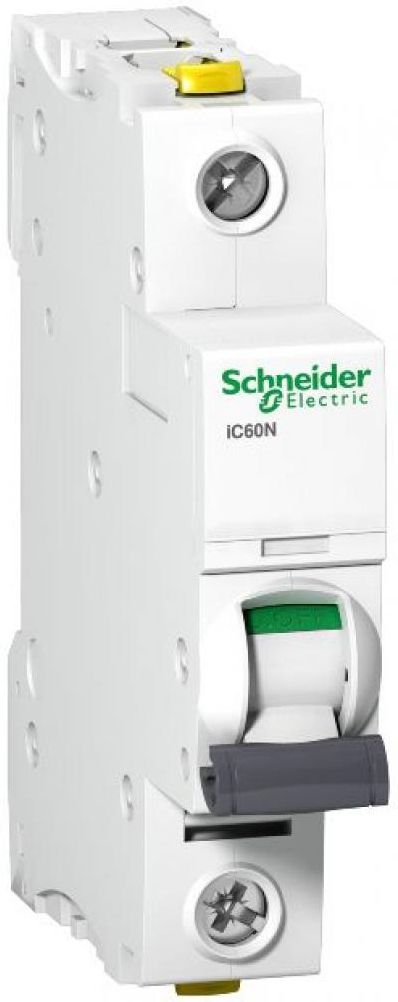

Schneider Wyłącznik Naprądowy Ic60N 1P 6 A B A9F03106

Schneider Wyłącznik Naprądowy Ic60N 1P 6 A B A9F03106 - Opis

Wyłącznik nadprądowy iC60N.

Dane techniczne:

liczba biegunów: 1

prąd znamionowy In: 6 A

technologia wyzwalacza: termomagnetyczny

charakterystyka wyzwalania: B

kategoria użytkowania: A (zgodnie z IEC 60898-1)

funkcja izolacyjna: tak

częstotliwość sieci: 50 / 60 Hz

ogranicznenie wyzwalania magnetycznego: 4 x In +/- 20 %

znamionowa graniczna zdolność wyłączania Ics: 6 kA

klasa ograniczenia: 3 (zgodnie z IEC 60898-1)

napięcie znamionowe izolacji Ui: 500 V AC, 50 / 60 Hz (zgodnie z IEC 60947-2)

znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV (zgodnie z IEC 60947-2)

wskaźnik położenia styku: tak

typ sterowania: dźwignia

sygnalizacja lokalna: wskaźnik wyzwolenia

sposób montażu: szyna DIN

szerokość modułów 9 mm: 2

wysokość: 91 mm

szerokość: 18 mm

głębokość: 78.5 mm

kolor: biały

wytrzymałość mechaniczna: 20000 cykli

trwałość elektryczna: 10000 cykli

zaciski: podwójne (góra lub dół)

przekrój przewodów przyłączeniowych: 1-16 mm² giętki / 1-25 mm² sztywny

długość zdjętej izolacji: 14 mm góra lub dół

moment dokręcania: 2 N.m góra lub dół

zabezpieczenie przed upływem doziemnym: bez

stopień ochrony IP: 20

stopień zanieczyszczenia: 3

kategoria przepięć: IV

tropikalizacja: 2

wilgotność względna: 95 % ( 55 °C )

temperatura otoczenia dla pracy: od -35 °C do 70 (...) więcej °C

temperatura otoczenia dla przechowywania: od -40 °C do 85 °C

Zalety:

izolowane zaciski

duże pole na oznacznik obwodu

odłączanie izolacyjne zgodnie z wymaganiami normy IEC / EN 60947-2

wytrzymałość przepięciowa uwzględniająca trudne warunki przemysłowe (stopień zanieczyszczeń, napięcie znamionowe udarowe wytrzymywane, napięcie znamionowe izolacji)

duża zdolność ograniczania prądu

zasilanie od góry lub od dołu

szybkie zamykanie niezależne od szybkości przestawiania dźwigni napędowej

widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem

okienko wskaźnika wyzwolenia (wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie)

podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej mniej
