Se Tranzystor Mocy Bipolarny Npn 15A 60V To-3 2N3055

Se Tranzystor Mocy Bipolarny Npn 15A 60V To-3 2N3055 - Opis

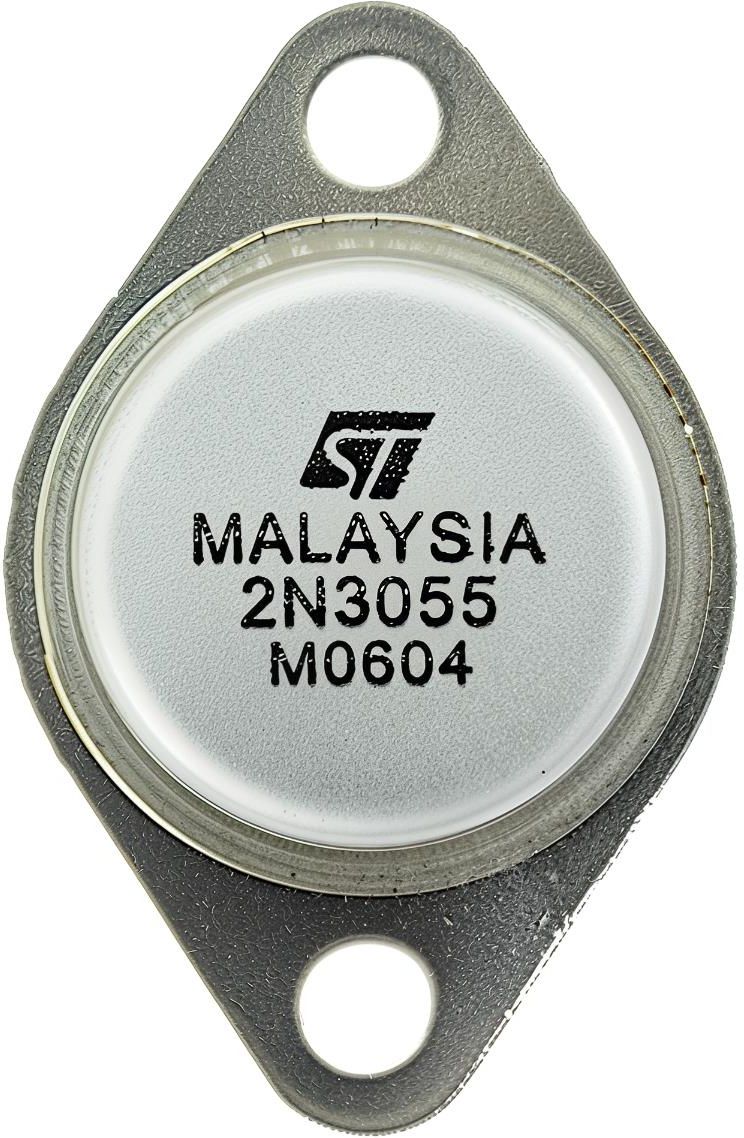

Bipolarny tranzystor mocy 2N3055

• Oznaczenie 2N3055

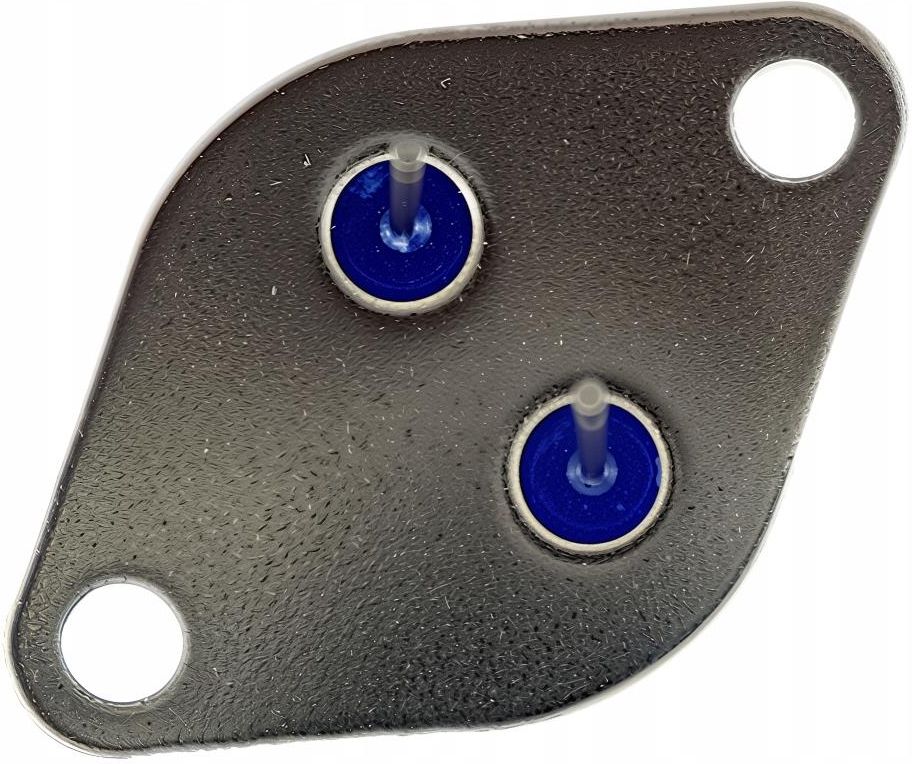

• Obudowa TO-3
• Typ Bipolarny tranzystor mocy (BJT)
• Polaryzacja NPN
• VCBO Napięcie kolektor-baza (IE = 0) 100 V
• VCEO Napięcie kolektor-emiter (IB = 0) 60 V
• VCER Napięcie kolektor-emiter (RBE = 100Ω) 70 V
• VEBO Napięcie emiter-baza (IC = 0) 7 V
• IC Maksymalny prąd kolektora 15 A
• IB Maksymalny prąd bazy 7 A
• Ptot Całkowita moc strat (Tc ≤ 25°C) 115 W
• Tstg Temperatura przechowywania -65 do 200 °C
• Tj Maks. temp. złącza 200 °C
• Rthj-case Rezystancja termiczna złącze-obudowa 1.5 °C/W
• ICEX Prąd upływu C-B VCE = 100V, VBE = -1.5V 1 mA (25°C), 5 mA (150°C) mA
• ICEO Prąd upływu C-E VCE = 30V, IB = 0 0.7 mA mA
• IEBO Prąd upływu E-B VEB = 7V 5 mA mA
• VCEO(sus) Napięcie podtrzymania C-E IC = 200 mA 60 V V
• VCE(sat) Napięcie nasycenia C-E IC = 4 A, IB = 0.4 A 1 V V
• IC = 10 A, IB = 3.3 A 3 V V
• VBE Napięcie B-E IC = 4 A, VCE = 4 V 1.8 V V
• hFE Wzmocnienie prądowe (DC gain) IC = 4 A, VCE = 4 V 20–70 –
• IC = 10 A, VCE = 4 V min. 5
• Waga 9.7g.

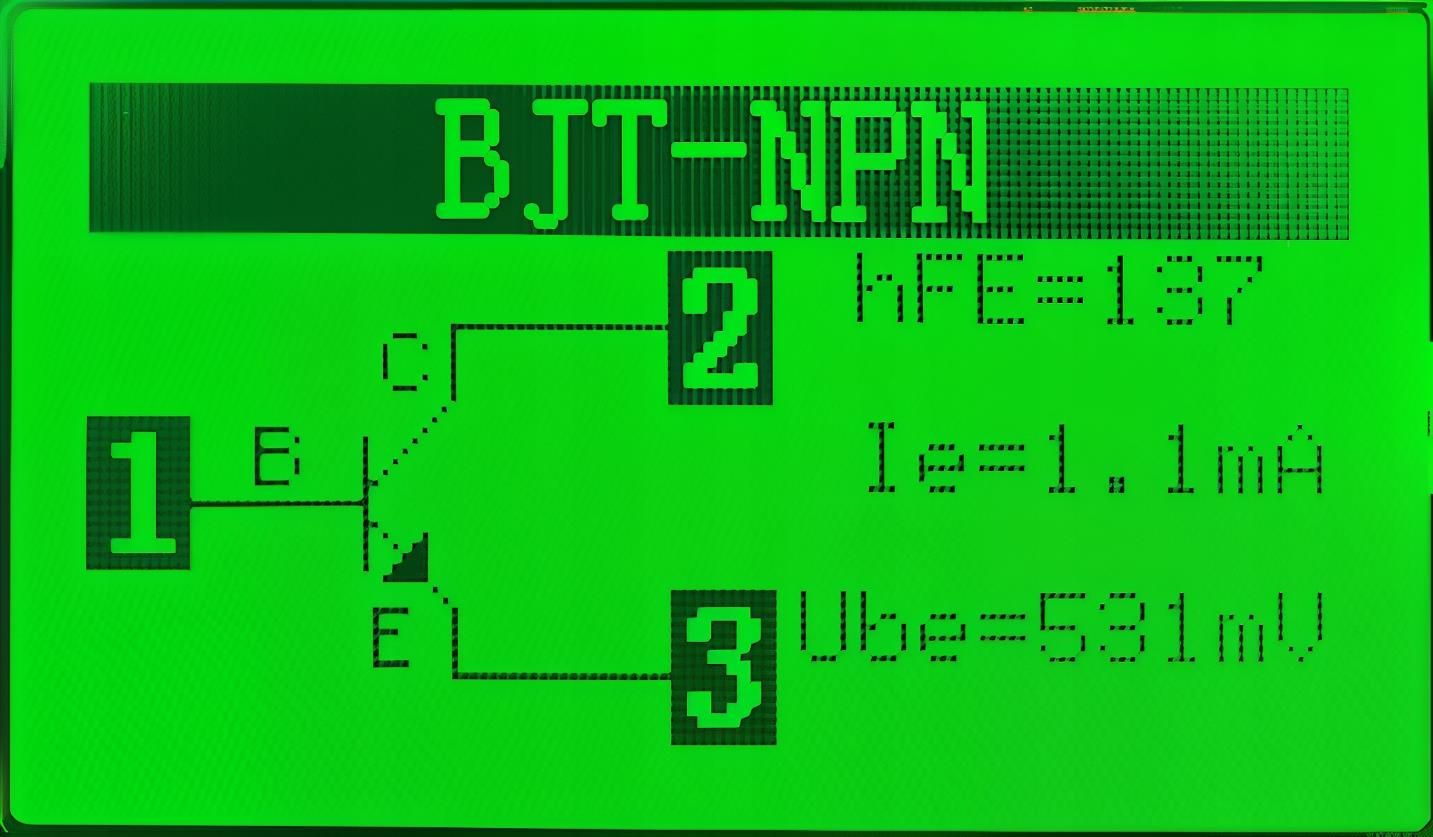

Odpowiednik PNP : MJ2955Zamienniki : 2N3055, 2N3055‑3, 2N3055‑8, 2N3055U, 2N5038, 2N5038‑1, 2N5038G, 2N5039, 2N5039‑1, 2N5629, 2N5630, 2N5632, 2N5633, 2N5671, 2N5672, 2N5930, 2N5931, 2N5933, 2N5934, 2N5936, 2N5937, 2N6254, 2N6258, 2N6270, 2N6271, 2N6277A, 2N6322, 2N6323, 2N6338X, 2N6340X, 2N6341X, 2N6570, 2N6571, 2N6578, 2N6686, 2N6687, 2N6688, 2N6774, 2N6775, 2N6776, 2SC2930, 2SC3216, 2SC3455M, (...) więcej 2SC3455N, 108T2, 109T2, 1664, 16298, 16299, 16503, 16668, 17389, 17391, 40444, 60024, 1165905, BD317, BDW12, BDW12A, BDW14, BDW14A, BDW16, BDW16A, BDX10H, BDX50‑4, BDX50‑5, BDX50‑6, BDX50‑7, BDX60, BDX60‑4, BDX60‑5, BDX60‑6, BDX60‑7, BDX67CECC, BDX69B, BDX69C, BDY57, BDY57A, BDY58, BDY58A, BDY58R, BDY58S, BDY77, BLX87, BU323P, BUR50, BUR50S, BUR52, BUR52S, BUS13, BUS13A, BUS13‑5, BUS13‑6, BUS13‑7, BUS14, BUS14A, BUS14‑4, BUS14‑5, BUS14‑6, BUS14‑7, BUS50, BUS51, BUS52, BUT13, BUT33, BUV10N, BUV11, BUV11CECC, BUV12, BUV1O, BUV20, BUV21, BUV22, BUV39, BUV54, BUV54A, BUV74, BUV74A, BUX10, BUX10A, BUX11, BUX11A, BUX11NZdjęcie realneTranzystory nowe bez śladów montażu i lutowaniaPomiar realny mniej
