HUAWEI Access Point AP361

HUAWEI Access Point AP361 - Opis

Przegląd
Tabela 1 Podstawowe informacje o AP361
Item Szczegóły
Opis AP361(11ax indoor, 2+2 dual bands, smart antenna)
Numer części 50086871
Model AP361
Pierwsza obsługiwana wersja V200R023C00

Wygląd

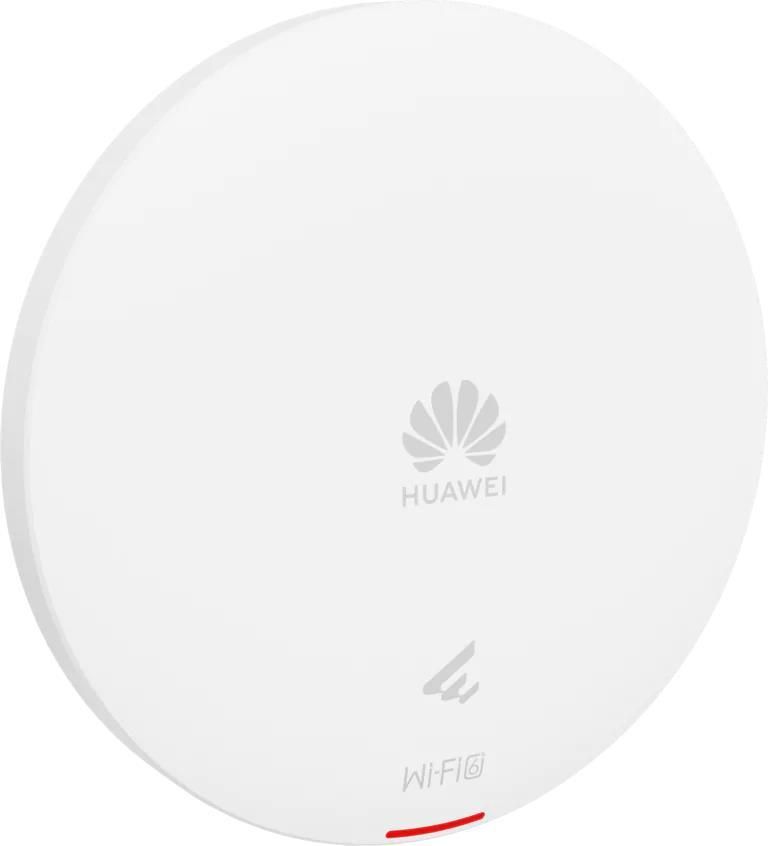

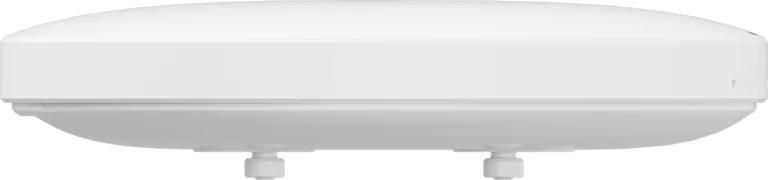

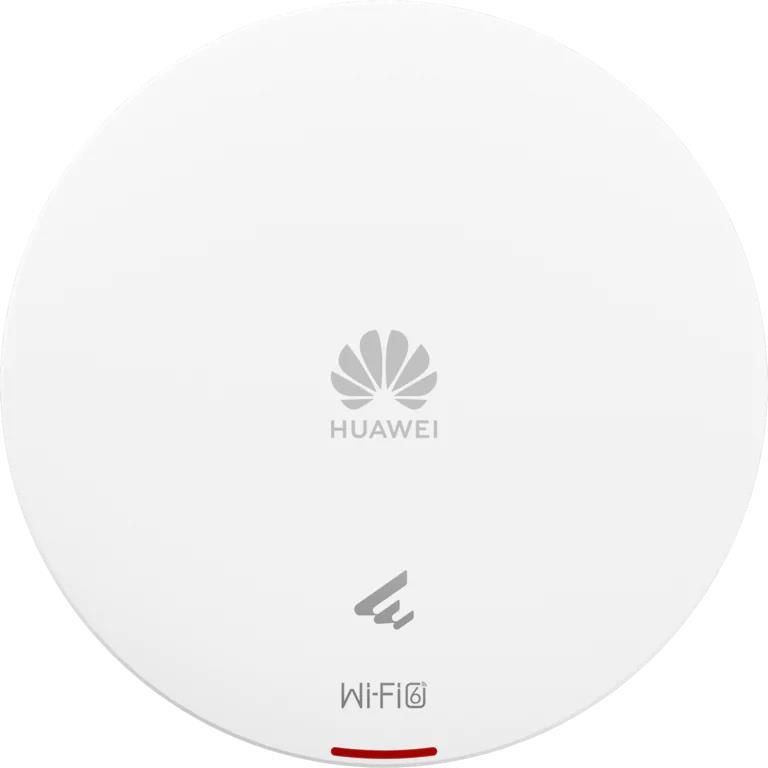

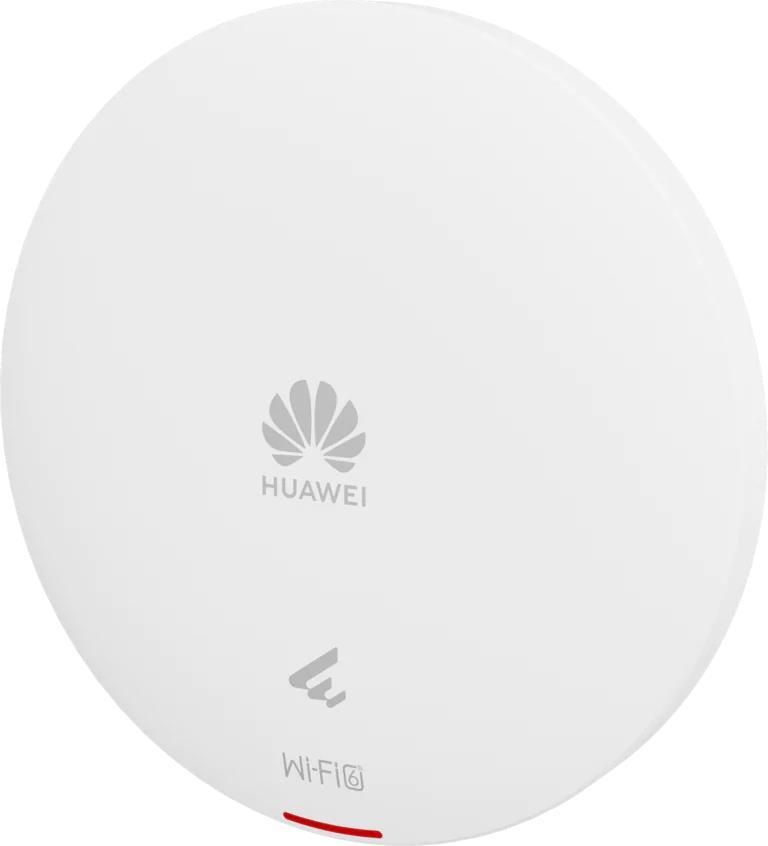

Rysunek 1 Wygląd AP361

Porty

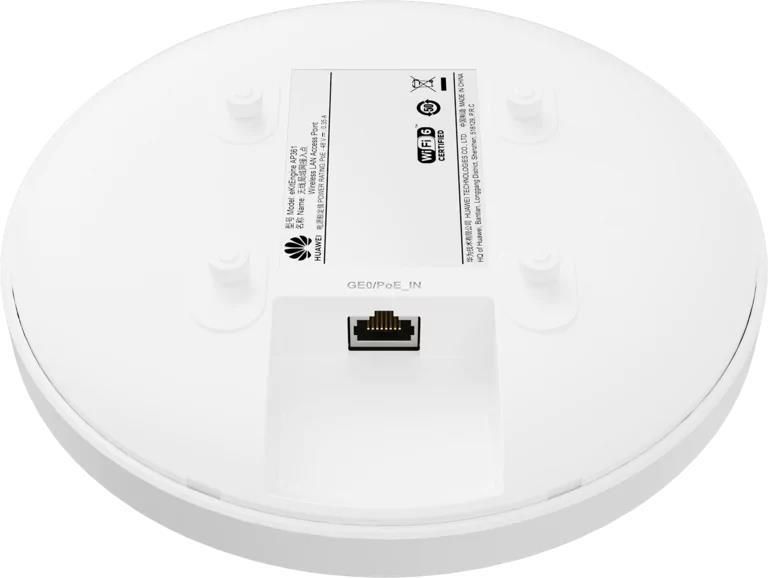

Rysunek 2 Porty w AP361

1 GE0/PoE_IN 2 Slot bezpieczeństwaTabela 2 Porty w AP361
Port Connector Typ Opis Dostępne komponenty. Komponenty
GE0/PoE_IN RJ45 10/100/1000M auto-sensing Ethernet port elektryczny, który łączy się z przewodową siecią Ethernet i obsługuje wejście PoE. Kabel sieciowyWskaźniki i przyciski

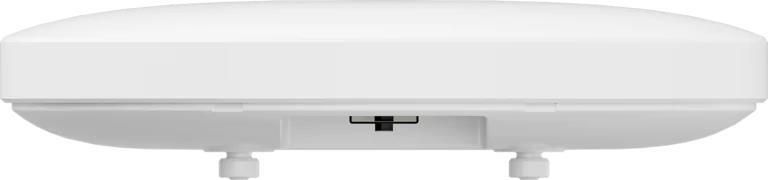

Rysunek 3 Wskaźniki i przyciski na urządzeniu AP361

Wskaźnik znajduje się wewnątrz panelu, który włącza się po włączeniu AP.1 Wskaźnik 2 DomyślnieTabela 3 Wskaźniki na AP361
Silkscreen Nazwa Kolor Status Opis
- Wskaźnik systemowy Zielony Stale włączony Punkt dostępowy jest właśnie włączony, a oprogramowanie nie zostało jeszcze uruchomione.
Zielony Stale włączony po jednokrotnym mignięciu Po zresetowaniu systemu i rozpoczęciu wgrywania oprogramowania, wskaźnik mignie raz na zielono. Dopóki oprogramowanie nie zostanie załadowane i uruchomione, wskaźnik pozostaje stały zielony.
Zielony Powolne miganie (0,5 Hz) Punkt dostępowy działa w trybie Fat lub Fit, połączenie Ethernet jest normalne, a punkty STA są powiązane z AP.
Zielony Powolne miganie (0,2 Hz) Punkt dostępowy działa w trybie Fat lub Fit, połączenie Ethernet jest normalne (...) więcej i nie ma żadnego STA jest powiązany z AP.
Zielony Miga raz na 0,25 s (4 Hz) AP działa w trybie Fat lub Fit.

• Oprogramowanie jest w trakcie aktualizacji.
• W trybie Fit, punkt dostępowy żąda przejścia do trybu online lub nie może przejść do trybu online.

Niebieski Powolne miganie (0,5 Hz) Punkt dostępowy działa w trybie chmury, przeszedł w tryb online na kontrolerze zarządzania chmurą. i działa prawidłowo. i działa prawidłowo.
Niebieski Miga raz na 0,25 s (4 Hz) Punkt dostępowy działa w trybie chmury i łączy się z kontrolerem zarządzania chmurą kontrolerem zarządzania chmurą (w tym ponowne połączenie po rozłączeniu).
Czerwony Steady on Wystąpił błąd wpływający na usługi, taki jak błąd wykrywania DRAM DRAM lub błąd ładowania oprogramowania systemowego. Błąd nie może być automatycznie usunięty i musi być usunięty ręcznie. usunąć ręcznie.

Tabela 4 Przyciski na AP361
Silkscreen Nazwa Opis
Domyślne Przycisk resetowania Jeśli naciśniesz przycisk urządzenie zostanie zresetowane; jeśli przytrzymasz przycisk przez ponad 6 sekund, urządzenie zostanie zresetowane. urządzenie przywróci ustawienia fabryczne, przełączy się w tryb Fit i uruchomi ponownie.

Specyfikacje techniczne
Tabela 5 Specyfikacje techniczne AP361
Item Specyfikacja
Typ instalacji

• Ściana
• Sufit
• T-Rail

Wymiary bez opakowania (wys. x szer. x gł.) [mm(in.)] Średnica x głębokość: 180 mm x 35 mm (7,09 cala x 1,38 cala)
Wymiary z opakowaniem (wys. x szer. x głęb.) [mm(in.)] 200 mm x 231 mm x 61 mm (7,87 cala x 9,09 cala x 2,40 cala)
Waga bez opakowania [kg(lb)] 0,45 kg (0,99 lb)
Waga z opakowaniem [kg(lb)] 0,75 kg (1,65 lb)
Pamięć masowa NAND Flash 256 MB
Port konsoli Brak
Maksymalny pobór mocy [W] 8,8 W
Maksymalne rozpraszanie ciepła [BTU/godzinę] 28,5 BTU/godzinę
Tryb zasilania PoE
Rating input voltage [V] NA
Zakres napięcia wejściowego [V] PoE: 802.3af
Zabezpieczenie przeciwprzepięciowe portu serwisowego Port PoE:Tryb wspólny (8 przewodów do uziemienia): 4 kV (1,2/50 us, 42 omy), kryterium BTryb różnicowy (8 przewodów do uziemienia). Tryb różnicowy (48 V-RTN): 0,5 kV (1,2/50 us, 42 omy), kryterium B
Maksymalna liczba fizycznych portów na całym urządzeniu GE (RJ45) x 1, 10M/100M/1000M z automatycznym wykrywaniem
Długoterminowa temperatura pracy [°C(°F)] 0°C do 40°C (32°F do 104°F) (od 1800 m do 5000 m [5905.51 ft. do 16404.20 ft.], maksymalna temperatura urządzenia spada o 0°C). maksymalna temperatura urządzenia spada o 1°C [1.8°F] na każde 300 m [984.25 ft.] wzrostu wysokości. wzrost wysokości.)
Temperatura przechowywania [°C(°F)] -40°C do +70°C (-40°F do +158°F)
Wilgotność względna podczas długotrwałej pracy [RH] 5% RH do 95% RH
Długookresowa wysokość robocza [m(ft.)] -60 m do +5000 m (-196,85 ft do +16404,20 ft)
Ciśnienie atmosferyczne [kPa] 53kPa - 106kPa ETSI 300 019-2-3
Uziemienie uziemienie pływające
BLE Nieobsługiwane
Numer radia 2
Pasmo częstotliwości pracy

• 2,4GHz
• 5GHz

Strumienie przestrzenne MIMO Radio 0 (2,4 GHz): 2x2Radio 1 (5 GHz): 2x2
Standard Wi-Fi 2.4G: 802.11b/g/n/ax5G: 802.11a/n/ac/ac Wave 2/ax
Interfejs radiowy Wbudowane inteligentne anteny
Wzmocnienie anteny 2.4G:4 dBi/łańcuch (wartość szczytowa)2 dBi (łączne wzmocnienie)5G:5 dBi/łańcuch (wartość szczytowa)3 dBi (łączne wzmocnienie)
Maksymalna moc nadawania 2.4G:17 dBm/łańcuch20 dBm (moc łączna)5G:17 dBm/łańcuch20 dBm (łączna moc)
Singal radiowa moc nadawania [dBm] 2,4 GHz: 0 dBm do 17 dBm/łańcuch5 GHz: 0 dBm do 17 dBm/łańcuch
MTBF [rok] 440,3 roku
MTTR [godzina] 2 godziny
Stabilność częstotliwości [ppm] +/-20
Opis zasilacza 802.3bt Żadna funkcja nie jest ograniczona.
Opis zasilacza 802.3at Żadna funkcja nie jest ograniczona.
Opis zasilacza 802.3af Żadna funkcja nie jest ograniczona.
Opis zasilacza prądu stałego Zasilanie prądem stałym nie jest obsługiwane.
