IAN CANADA BridgePi Adapter Interfejs USB do GPIO

IAN CANADA BridgePi Adapter Interfejs USB do GPIO - Opis

Płytka PCB w formacie HAT umożliwia integrację interfejsu USB wysokiej rozdzielczości z projektami DIY przy użyciu złącza GPIO.

• Przydatne do dodawania wejścia USB do projektów opartych na Raspberry Pi lub transportów cyfrowych, w celu tworzenia samodzielnych, kompaktowych, modułowych i przede wszystkim niezwykle wydajnych interfejsów USB do I2S i SPDIF o wysokiej rozdzielczości.
• Adapter to rozwiązanie sprzętowe do łatwego łączenia źródeł audio USB z transportem GPIO, które nie mają wysokiej jakości wejścia USB.
• Nie wymaga żadnych szczególnych manipulacji oprogramowaniem.
• Złącze DSD_EN i MUTE umożliwia pracę z czystymi systemami DAC DSD.

IAN CANADA BridgePi Adapter Interfejs USB do GPIOTa płytka PCB w formacie HAT umożliwia integrację interfejsu USB wysokiej rozdzielczości (typu Amanero combo 384 lub równoważnego) z projektami DIY, wykorzystując nasze komponenty przy użyciu złącza GPIO.

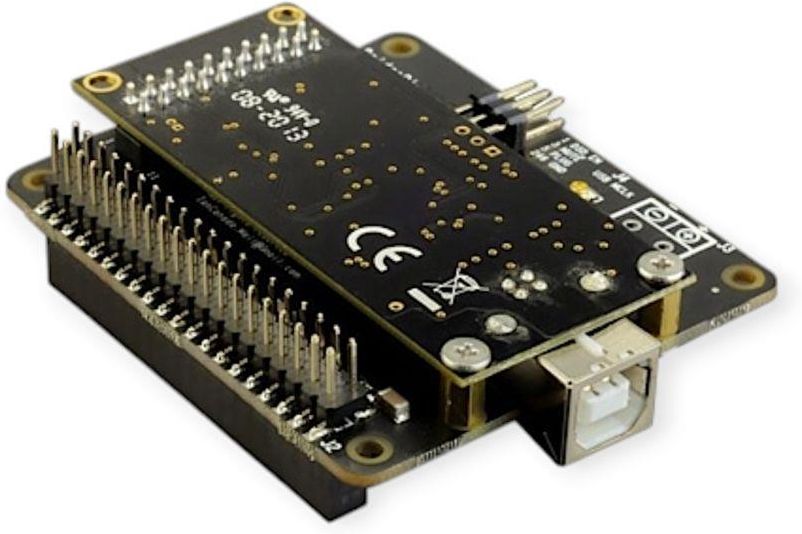

Oferta dotyczy jednej płytki PCB widocznej na zdjęciu poniżej. Pozostałe grafiki obrazują możliwe opcje zastosowania.
Bardzo przydatne do dodawania wejścia USB obsługującego wysokie częstotliwości próbkowania (do 768 kHz / natywne DSD512) do projektów opartych na Raspberry Pi lub transportów cyfrowych (TransportPi od Ian Canada) w celu tworzenia samodzielnych, kompaktowych, modułowych i przede wszystkim niezwykle wydajnych interfejsów USB do I2S i SPDIF o wysokiej rozdzielczości.Łatwy w użyciu adapter BridgePi to rozwiązanie sprzętowe do łatwego łączenia źródeł audio USB z transportem GPIO, które nie mają wysokiej jakości wejścia USB. (...) więcej Nie wymaga żadnych szczególnych manipulacji oprogramowaniem.Złącze DSD_EN i MUTE umożliwia pracę z czystymi systemami DAC DSD.

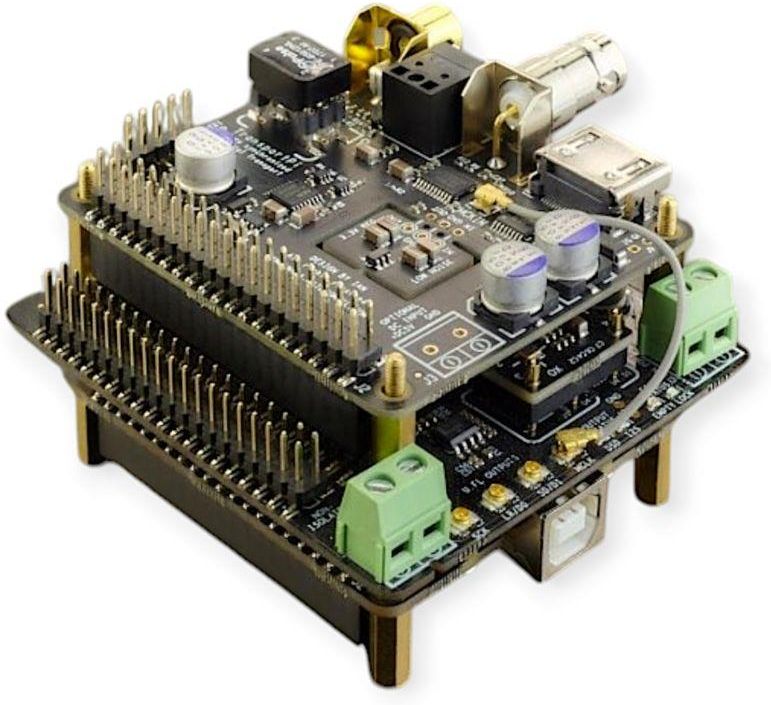

Interfejs USB nie jest dostarczany.Aby uzyskać najlepszą wydajność, należy zainstalować interfejs USB z natywnym oprogramowaniem układowym DSD.Poniżej możliwości użycia płytki PCB BridgePi w zastosowaniu podstawowym i profesjonalnym:Konfiguracja I (podstawowa):W połączeniu z TransportPi od Ian Canada, BridgePi (z interfejsem USB) staje się kompaktowym i autonomicznym transportem USB do I2S / SPDIF.Złącze koncentryczne UFL umożliwia bezpośrednie wstrzyknięcie sygnału zegara MCLK do TransportPi w celu obsługi zestawu w trybie autonomicznym.Ten typ zestawu można łatwo podłączyć do ConditionerPi, aby dodatkowo skorzystać z filtrowanego zasilania.

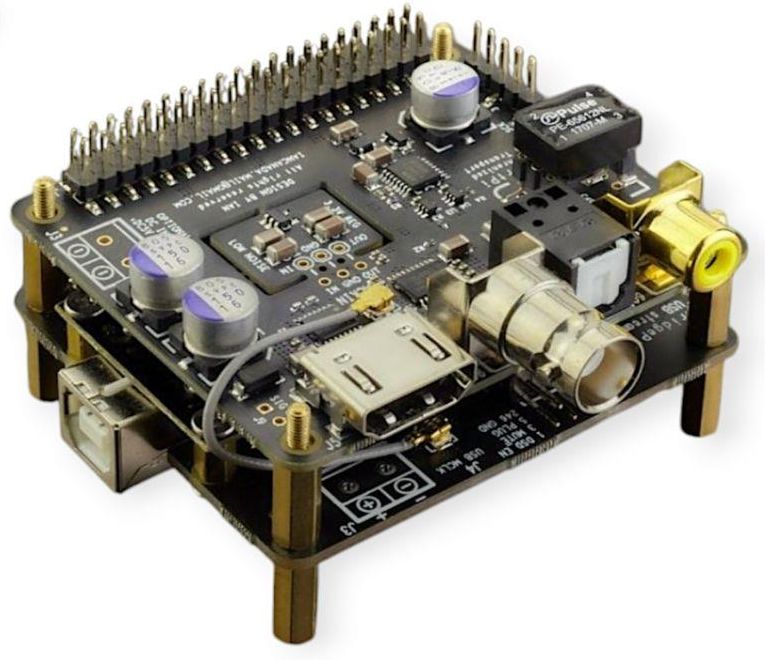

Konfiguracja II (zaawansowana): W połączeniu z FifoPi od Ian Canada, adapter BridgePi może pomieścić TransportPi i działać jako transport cyfrowy o ultraniskim jitterze.W tej konfiguracji możliwe jest również zamontowanie modułu DAC bezpośrednio na wyjściu FifoPi w celu uzyskania natywnego DSD / DAC USB o niskim jitterze, który można dodatkowo ulepszyć za pomocą modułów ulepszeń Ian Canada (filtrowany zasilacz / kondycjoner sygnału ultrakondensatorowy).

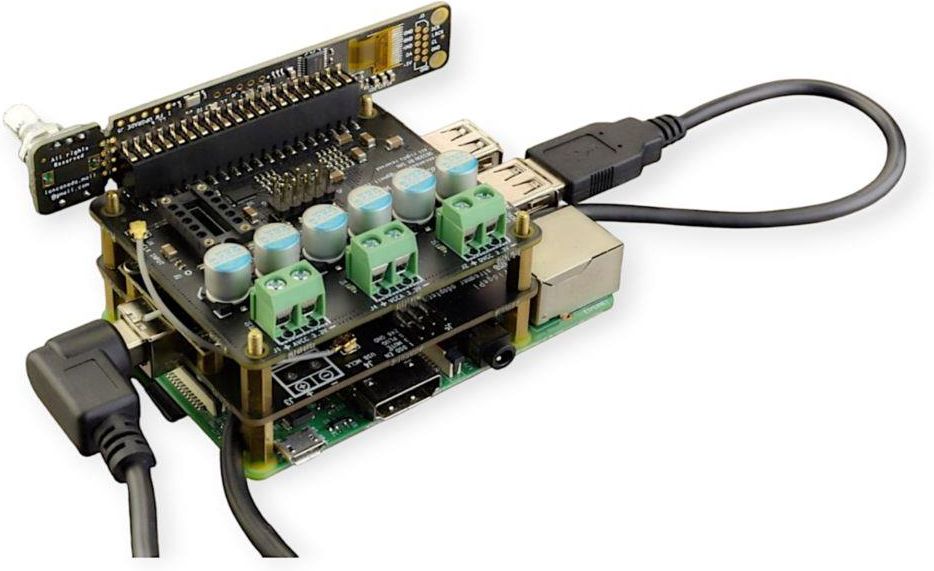

Użycie z Raspberry PiZamontowany na Raspberry Pi wyposażonym w moduł DAC tego samego producenta, BridgePi z interfejsem USB typu Amanero Combo384stanie się streamerem sieciowym z DAC lub transportem cyfrowym z natywną obsługą DSD na złączu USB.W konfiguracji z Raspberry Pi projekt wykorzystuje wszystkie cyfrowe właściwości audio zestawów DIY,korzystając jednocześnie z możliwości odtwarzacza sieciowego i wszystkich opcjioferowanych przez wiele dystrybucji audio dostępnych na Raspberry Pi.
