IAN CANADA HDMIPi PRO II Ultra Low Jitter I2S LVDS HDMI 32bit 1536kHz DSD102 - Opis

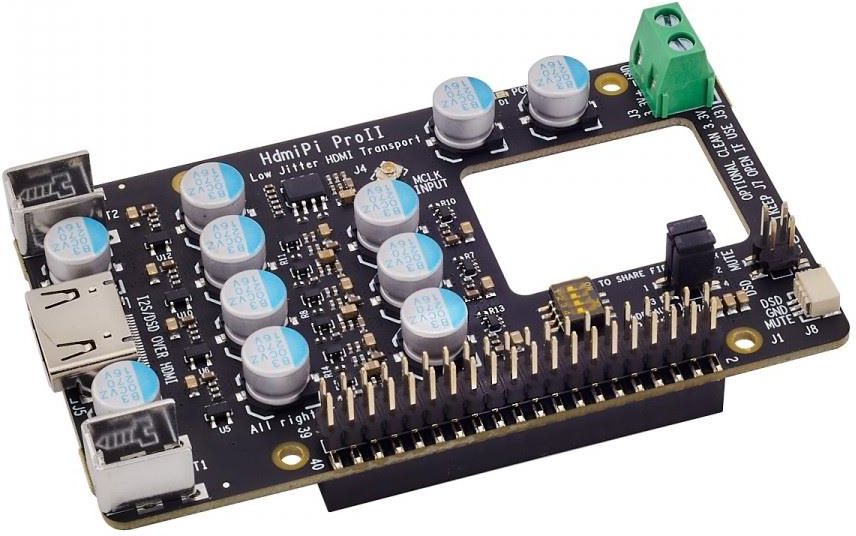

HDMIPi Pro II od firmy IAN CANADA to moduł interfejsu I2S/DSD przez HDMI. Jest to pierwsze rozwiązanie wykorzystujące dyskretny 1-bitowy sterownik LVDS w celu osiągnięcia najlepszej jakości sygnału HDMI i najniższego poziomu szumów. Moduł zawiera również wysoko cenione 1-bitowe dyskretne wtórne reclockery (podobne do ReClockPi), aby zapewnić bardzo niski jitter. Krótko mówiąc, HdmiPi Pro II to najlepszy interfejs HDMI I2S dla audiofilów, którzy chcą poprawić jakość dźwięku z zewnętrznego przetwornika cyfrowo-analogowego. IAN CANADA HDMIPi PRO II Ultra Low Jitter I2S LVDS HDMI 32bit 1536kHz DSD102
Zapoznaj się z poniższymi linkami przed zbudowaniem swojego projektu:1. Porady dotyczące projektów audio cyfrowego DIY2. Rozwiązywanie problemów
HDMIPi PRO II firmy IAN CANADA to moduł interfejsu I2S/DSD przez HDMI. Jest to pierwsze rozwiązanie wykorzystujące dyskretny 1-bitowy sterownik LVDS w celu osiągnięcia najlepszej jakości sygnału HDMI i najniższego poziomu szumów. Moduł zawiera również wysoko cenione 1-bitowe dyskretne wtórne reclockery (podobne do ReClockPi), aby zapewnić bardzo niski jitter. Krótko mówiąc, HDMIPi Pro II to najlepszy interfejs HDMI I2S dla audiofilów, którzy chcą poprawić jakość dźwięku z zewnętrznego przetwornika cyfrowo-analogowego.Cechy HDMIPi Pro:

• Dyskretny 1-bitowy sterownik LVDS zapewniający najlepszą możliwą jakość sygnału LVDS i bardzo niski poziom szumów.
• Zintegrowany dyskretny 1-bitowy wtórny stopień przetaktowania.
• Ulepszone filtrowanie zasilania.
• Konstrukcja bez LDO pozwala na użycie (...) więcej zasilaczy bateryjnych 3.3V lub superkondensatorów w celu poprawy wydajności zasilania.
• Kontrola impedancji zoptymalizowana pod kątem szybkich sygnałów LVDS.
• Czterowarstwowa płytka drukowana z dedykowanymi warstwami ekranującymi w celu wyeliminowania zakłóceń EMI.
• Ultra niskoszumowe rezystory z folii metalowej zapewniające najniższy możliwy poziom szumów.
• Obsługa strumieni PCM do 1536 kHz.
• Natywne strumienie DSD obsługiwane do DSD1024.

Nowe cechy HDMIPi PRO II:

• Konfigurowalny format HDMi działa ze wszystkimi przetwornikami cyfrowo-analogowymi wyposażonymi w wejście I2S/DSD przez HDMI, nawet jeśli nie są one zgodne ze standardem PS Audio.
• Zoptymalizowany proces przetaktowywania.
• Zoptymalizowana sieć odsprzęgająca dla lokalnego zasilania.
• Dedykowane złącze sterowania MUTE/DSDEN do bezpośredniego połączenia z nowym FifoPi Q7 II (sprzedawanym oddzielnie).
• Uchwyt montażowy dla złącza HDMI.

HDMIPi Pro II działa w trybie zegara SYNC. Do działania musi być sparowany z recklockerem FifoPiMa v1.5, FifoPiQ7 lub FifoPiQ3 i komputerem Raspberry Pi wraz z odpowiednimi cyfrowymi zegarami synchronizacji Accusilicon lub femtosekundowymi IAN CANADA SC-Pure (do nabycia z oddzielnych ofert).
