Harting Złącze 24P Męskie 9330242601

Harting Złącze 24P Męskie 9330242601 - Opis

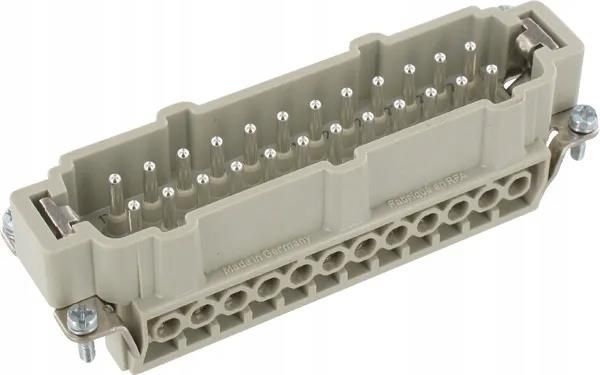

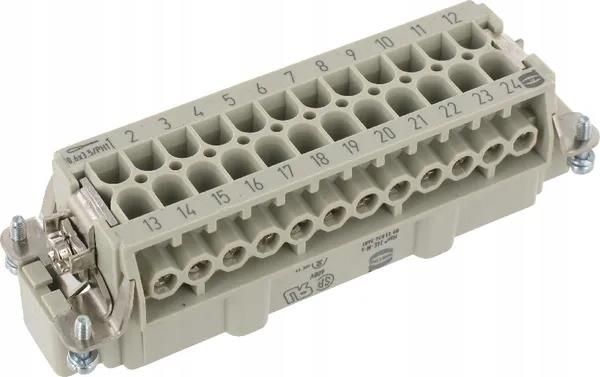

HARTING ; 09 33 024 2601 Han E Wkład wtyki 1-24p09330242601 – Wkład męski Han E® 24B, 24 styków + PE, zacisk śrubowyOpisSolidny, męski wkład do złączy HARTING Han E®, zbudowany z wytrzymałego poliwęglanu (RAL 7032), wyposażony w 24 styki i stycznik ochronny PE. Montowany przewodami przez śrubę (screw termination) — odpowiedni do zastosowań wysokoprądowych i wymagających trwałości.Kluczowe cechy

• 24 styki + PE — kompletne połączenie sygnałowe i ochronne w jednej obudowie
• Maksymalny prąd 16 A, napięcie 500 V (600 V UL/CSA) — mocne parametry instalacyjne
• Zaciski śrubowe — łatwe, pewne podłączenie przewodów Ø 0,75 – 2,5 mm² (AWG 18–14)
• Materiał PC UL 94 V‑0, odporność temperaturowa –40…+125 °C — trwałość, bezpieczeństwo i odporność na warunki przemysłowe
• Izolacja 10¹⁰ Ω, opór stykowy ≤ 1 mΩ, minimum 500 cykli złączeniowych — świetne parametry elektryczne i mechaniczne

Zastosowania

• Profesjonalne złącza Han E® w instalacjach przemysłowych — np. panele sterownicze, maszyny, napędy
• Aplikacje wymagające solidnego połączenia sygnałowego i PE w jednym module
• Idealny do zadań, gdzie potrzebna jest wysoka trwałość, bezpieczeństwo elektryczne i zgodność z normami
• Może być używany w zestawach z kapturkami i obudowami Han E® serii 24B, zapewniając kompletne zabezpieczenie połączeń

Specyfikacja techniczna

• Seria: Han E®
• Typ: męski (pin), wkład 24B (24 styki + PE)
• Liczba styków: 24 + (...) więcej PE
• Zacisk: śrubowy
• Przekaźnik prądu: 16 A
• Napięcie znamionowe: 500 V (UL/CSA 600 V)
• Zakres przekroju przewodów: 0,75–2,5 mm² (AWG 18–14)
• Izolacja: 10¹⁰ Ω
• Opór stykowy: ≤ 1 mΩ
• Napięcie udarowe: 6 kV
• Stopień zabrudzenia: 3
• Wytrzymałość temperaturowa: –40 °C…+125 °C
• Maks. cykli złączeniowych: ≥ 500
• Materiały: obudowa PC (UL 94 V‑0, RAL 7032), styki mosiężne posrebrzane

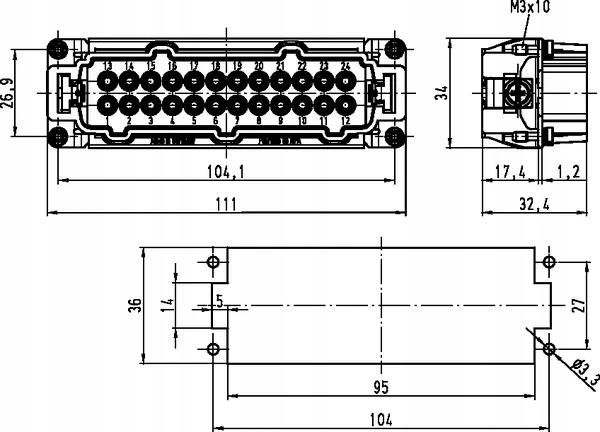

• Wymiary: zgodne z 24B
• Certyfikaty: IEC 60664‑1, IEC 61984, UL 1977, UL 2237, CSA, DNV GL
• Kraj produkcji: Niemcy

09330242601 mniej
