Elektromet DWUPŁASZCZOWY POZIOMY - BEZ GRZAŁKI 223-08-000

Elektromet DWUPŁASZCZOWY POZIOMY - BEZ GRZAŁKI 223-08-000 - Opis

• Dwupłaszczowe podgrzewacze-wymienniki wody użytkowej typu WGJ-g dwupłaszczowe TURBO posiadają dużą powierzchnię wymiany ciepła w postaci płaszcza wodnego.
• Izolację termiczną stanowi polistyren.

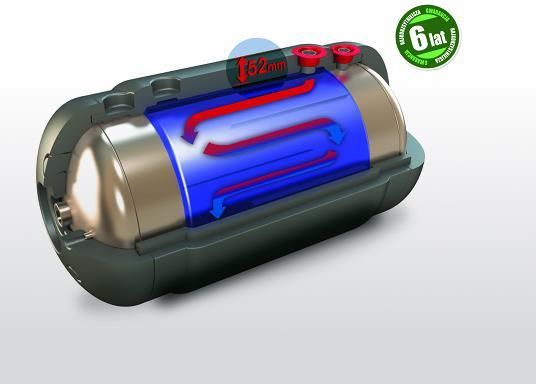

• Urządzenia te mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody. W omawianych podgrzewaczach, zbiornik na wodę użytkową po zewnętrznej stronie opasany jest dodatkowym płaszczem stalowym tworzącym wymiennik o dużej powierzchni grzewczej. Pozwala to na szybkie podgrzanie wody użytkowej przez wodę kotłową przepływającą w przestrzeni między płaszczyznami.
• Wymiennik dwupłaszczowy jest jednym z najwydajniejszych wymienników, lecz w podstawowej wersji czynnik grzewczy przepływa po najmniejszej linii oporu od wlotu do wylotu dwupłaszcza. Pozostawia to część powierzchni wymiennika niemal w strefie martwej, w której odbywa się tylko śladowa wymiana ciepła, gdyż nie dopływa tam odpowiednia ilość ciepłej wody z kotła.

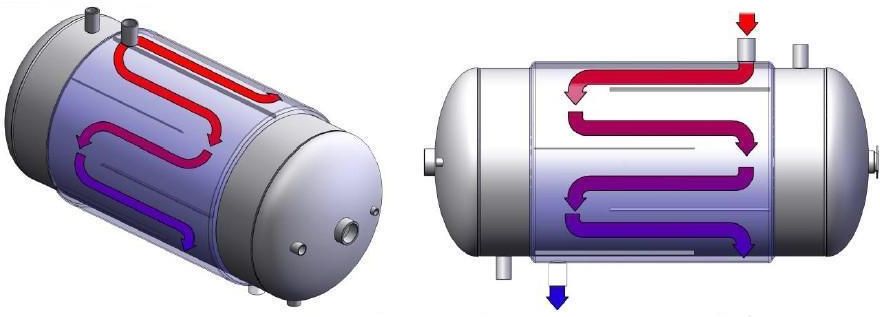

• Wprowadzone przegrody w wymienniku najpierw rozdzielają wpadającą strugę wody na dwie równe połówki, a następnie kierują ją zakolami w dół do wyjścia z wymiennika. Wymusza to przepływ wody przez całą powierzchnię płaszcza wodnego, a co za tym idzie zwiększa jego wydajność.
• Wymienniki i (...) więcej podgrzewacze WGJ-g dwupłaszczowe TURBO przystosowane są do zamontowania grzałki elektrycznej na korku 1½, w tym szczególnie produkowanej przez ZUG ELEKTROMET grzałki typu EJK z izolowanymi elementami grzejnymi, które nie pobierają prądu ochronnego jaki generuje anoda magnezowa dla ochrony antykorozyjnej zbiornika. Zwiększa to trwałość zbiornika i żywotność anody magnezowej.

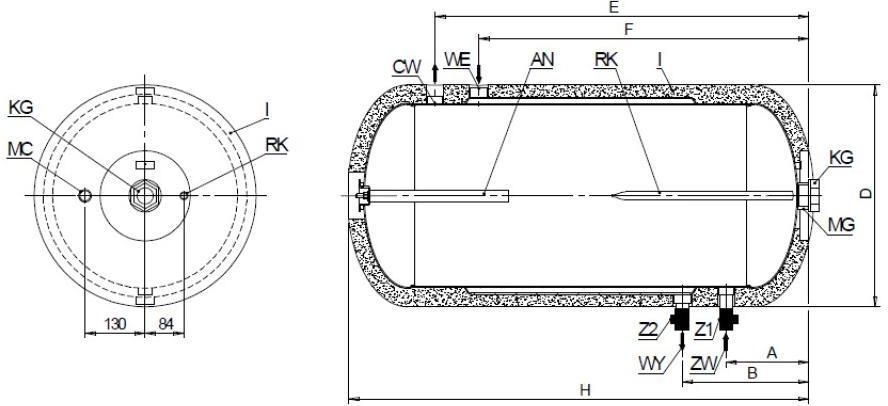

• I – izolacja termiczna grubość ok. 40 mm
• MG – mufka grzałki 1 ½
• KG – korek zaślepiający 1 ½
• AN – anoda magnezowa na korku 1 ¼
• MC – mufa cyrkulacji ½
• RK – rurka termostatyczna zamknięta Ø12mm wewnątrz
• ZW – zimna woda użytkowej dopływ ¾
• CW – ciepła woda użytkowa odpływ ¾
• WE – wlot gorącej wody kotłowej 1 WY – wylot wody kotłowej 1
• MP – mufa przyłącza „podkowy 1
• A - 190 mm
• B - 305 mm
• D - 510 mm
• E - 660 mm
• F - 545 mm
• H - 840 mm
