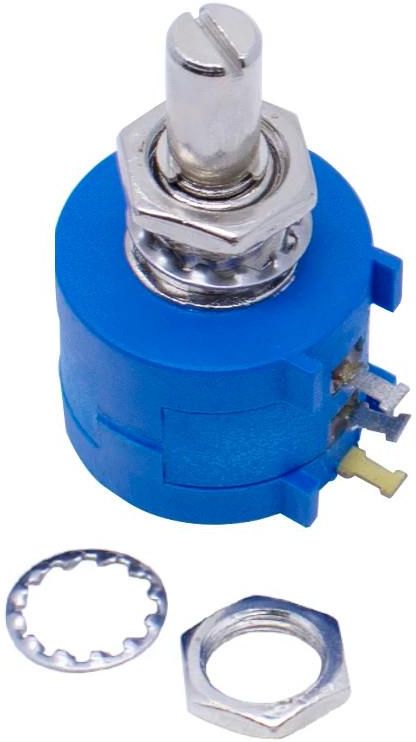

Superelektronika Potencjometr Precyzyjny Wieloobrotowy 3590S 500R 2W W501 Przykręcany Bourns

Superelektronika Potencjometr Precyzyjny Wieloobrotowy 3590S 500R 2W W501 Przykręcany Bourns - Opis

• Produkcja BOURNS®
• Model 3590S W501
• Zakres rezystancji 500Ohm (1Ohm 0.1% - 500Ohm)
• Moc 2 wat

• Ilość pin 3
• Ilość obrotów 10 (3600° +10°, -0°)
• Wytrzymałość dielektryczna napięcia (MIL-STD-202, Metoda 301) 1,500 VAC
• Obroty na minutę (praca) 200 max.
• Zakres temperatury pracy -40 °C do +125 °C
• Wytrzymałość na wibracje 15g
• Wytrzymałość na wstrząs 50g
• Żywotność pod obciążeniem 2W 1000H
• Zmiana całkowitej rezystancji ±2 % max.
• Żywotność obrotowa (bez obciążenia) 1,000,000 obrotów wału
• Odporność na wilgoć (MIL-STD-202, Metoda 103, Warunek B)

• Klasa ochrony IP
  Wersje uszczelnione (-3, -4, -7, i -8) IP 65
  Wersje nieuszczelnione (-1, -2, -5, i -6) IP 40
• Moment obrotowy Początkowy i roboczy 0.85 N-cm (1.2 oz.-in.) maksymalnie (nieuszczelnione) 1.41 N-cm (2.0 oz.-in.) maksymalnie (uszczelnione)
• Montaż 55-80 N-cm (5-7 lb.-in.) (plastik) 90-113 N-cm (8-10 in.-lb.) (metal)
• Bicie wału 0.13 mm (0.005 in.) T.I.R.

• Bicie boczne 0.20 mm (0.008 in.) T.I.R.

• Luz osiowy wału 0.25 mm (0.010 in.) T.I.R.

• Luz promieniowy wału 0.13 mm (0.005 in.) T.I.R.

• Bicie średnicy prowadzącej 0.08 mm (0.003 in.) T.I.R.

• Luz zwrotny 1.0 ° maksymalnie

• Waga Około 18.4 gram
• Warunki lutowania
  Ręczne lutowanie 96.5Sn/3.0Ag/0.5Cu drut stały lub drut z kalafonią bez czyszczenia; 370 °C (700 °F) maks. przez 3 sekundy
  Lutowanie falą (...) więcej 96.5Sn/3.0Ag/0.5Cu lut z topnikiem bez czyszczenia; 260 °C (500 °F) maks. przez 5 sekund
• Procesy mycia Nie zalecane

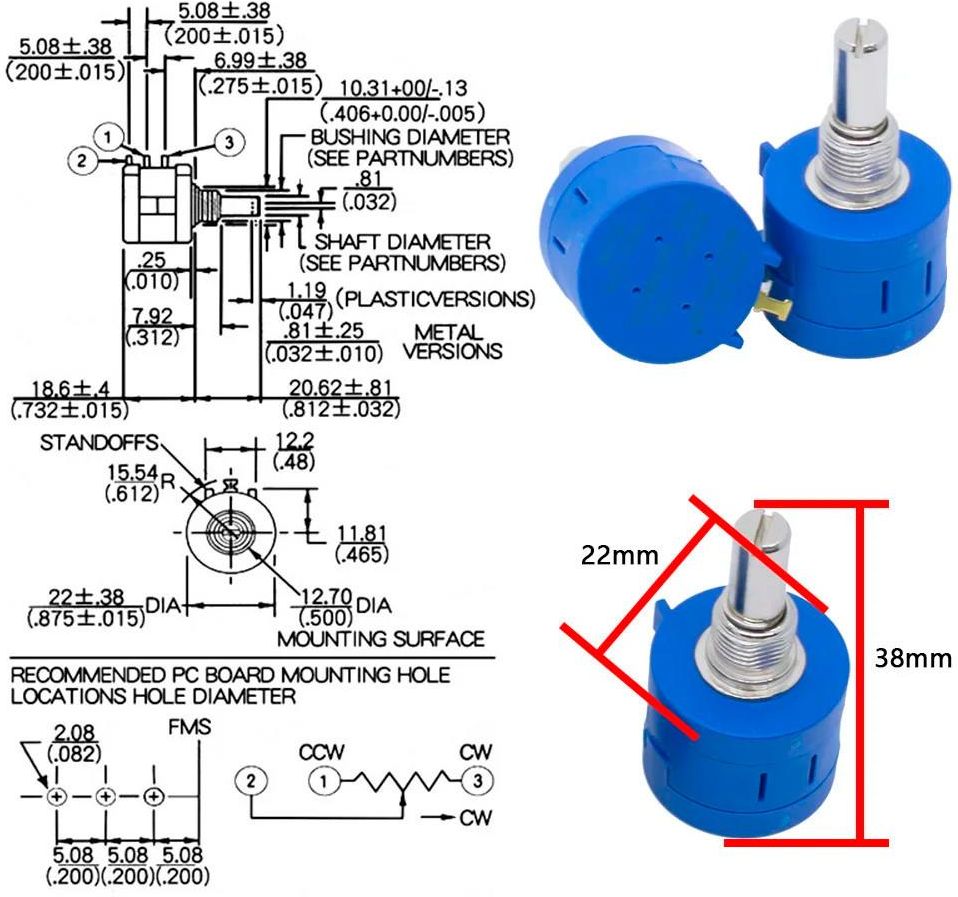

• Dokładne wymiary w specyfikacji oraz na rysunku technicznym
• Wysokość całkowita 39.5mm
• Szerokość całkowita 22.8mm
• Długość gwintu ok. 5mm
• Całkowita długość montażowa ośki ok. 19mm
• Średnica montażowa min. 9.3mm
• Długość tylnej części 18.4mm
