Nano V3 Atmega328 16MHz CH340

Nano V3 Atmega328 16MHz CH340 - Opis

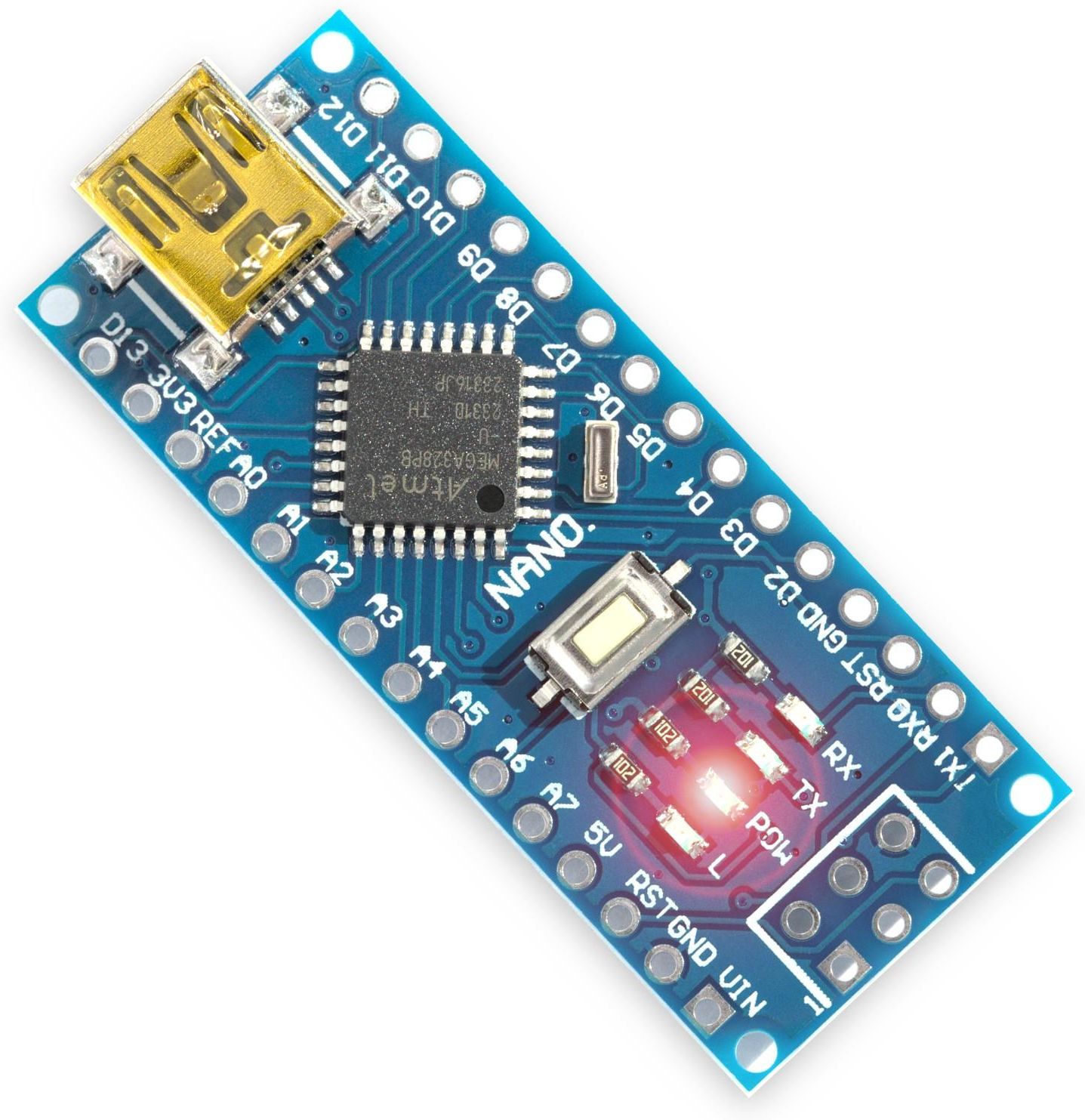

Nano V3 Atmega328 16MHz CH340 moduł w pełni kompatybilny z Arduino NanoWysokiej jakości odpowiednik Arduino Nano V3 z procesorem Atmega328.Nano to jedna z najpopularniejszych płytek do physical computing, czyli eksperymentów łączących programowanie, mechanizmy, czujniki i robotykę. Oferowana płytka jest w pełni kompatybilna z oryginalnym Nano i może współpracować z wszystkimi znanymi shieldami.Nano, podobnie jak inne produkty z procesorem Atmega, cieszy się dużym wsparciem ze strony społeczności hobbystów. Bogaty zasób wiedzy oraz gotowych bibliotek zapewni wsparcie przy rozwiązywaniu problemów i rozwijaniu nowych projektów.Załączone zdjęcia są wykonane przez nas i przedstawiają oferowany produkt (jeden z testowanych egzemplarzy).Zalety Nano V3:✅ Do tworzenia oprogramowania służy m.in. doskonałe darmowe oprogramowanie Arduino IDE✅ Programy wgrywa się z komputera poprzez zwykły kabel USB✅ Mały rozmiar płytki sprawdza się w robotyce, animatronice, dronach, modelach pojazdów✅ Bogata baza gotowych projektów i bibliotek w sieci, dzięki licznej społeczności użytkowników Nano.✅ Pasuje m.in. do projektu CNC Shield jako kontroler 3-osiowej cyfrowej obrabiarki.Mikrokontroler Atmega328Atmega328 to jeden z najpopularniejszych mikrokontrolerów na świecie. Prosta, 8-bitowa architektura jest łatwa do "ogarnięcia" przez początkujących. Zarazem jest to wydajny, niedrogi i energooszczędny RISC znajdujący liczne zastosowania, również przemysłowe.32KB pamięci Flash mieści nawet bardzo rozbudowane aplikacje. (...) więcej Interfejsy UART, I2C i SPI w połączeniu z 22 pinami GPIO wyprowadzonymi na płytkę pozwalają na podłączenie różnego rodzaju czujników, modułów, wyświetlaczy etc.10 kanałów PWM (Nano udostępnia 6 z nich, a z 3 kolejnych można skorzystać pod pewnymi warunkami) umożliwia sterowanie LED-ami oraz serwomechanizmami.Dodatkowo, Atmega328 oferuje 10-bitowy ADC (konwerter analogowo-cyfrowy) oraz jeden 16-bitowy i dwa 8-bitowe licznikiProste programowanie przez USBZnajdujący się na płytce CH340 to nowoczesny konwerter UART/USB, dzięki któremu do wgrywania programów do Nano nie potrzebujesz specjalnego programatora - wystarczy kabel USBJeżeli w systemie nie ma zainstalowanego sterownika dla CH340 i Arduino IDE nie widzi portu, proszę pobrać sterownik ze strony producenta chipu:dla Windows: https://www.wch-ic.com/downloads/CH341SER_ZIP.htmldla Linux: https://www.wch-ic.com/downloads/CH341SER_LINUX_ZIP.htmldla Mac: https://www.wch-ic.com/downloads/CH341SER_MAC_ZIP.htmlWsparcie dla Arduino IDEArduino IDE obsługuje płytkę bez dodatkowych wymagań, należy ją zidentyfikować jak poniżej:

1. Tools-Boards-AVR Boards-Arduino Nano
2. Tools-Processor-Atmega328P (Old Bootloader)

Na koniec trzeba tylko wybrać port USB, pod którym jest widoczna płytka.Oferowane Nano ma już wgrany bootloader, który zajmie się komunikacją z Arduino IDE i wgrywaniem Twoich programów przez USB.Parametry techniczne Nano V3:

• Procesor Atmega328PB

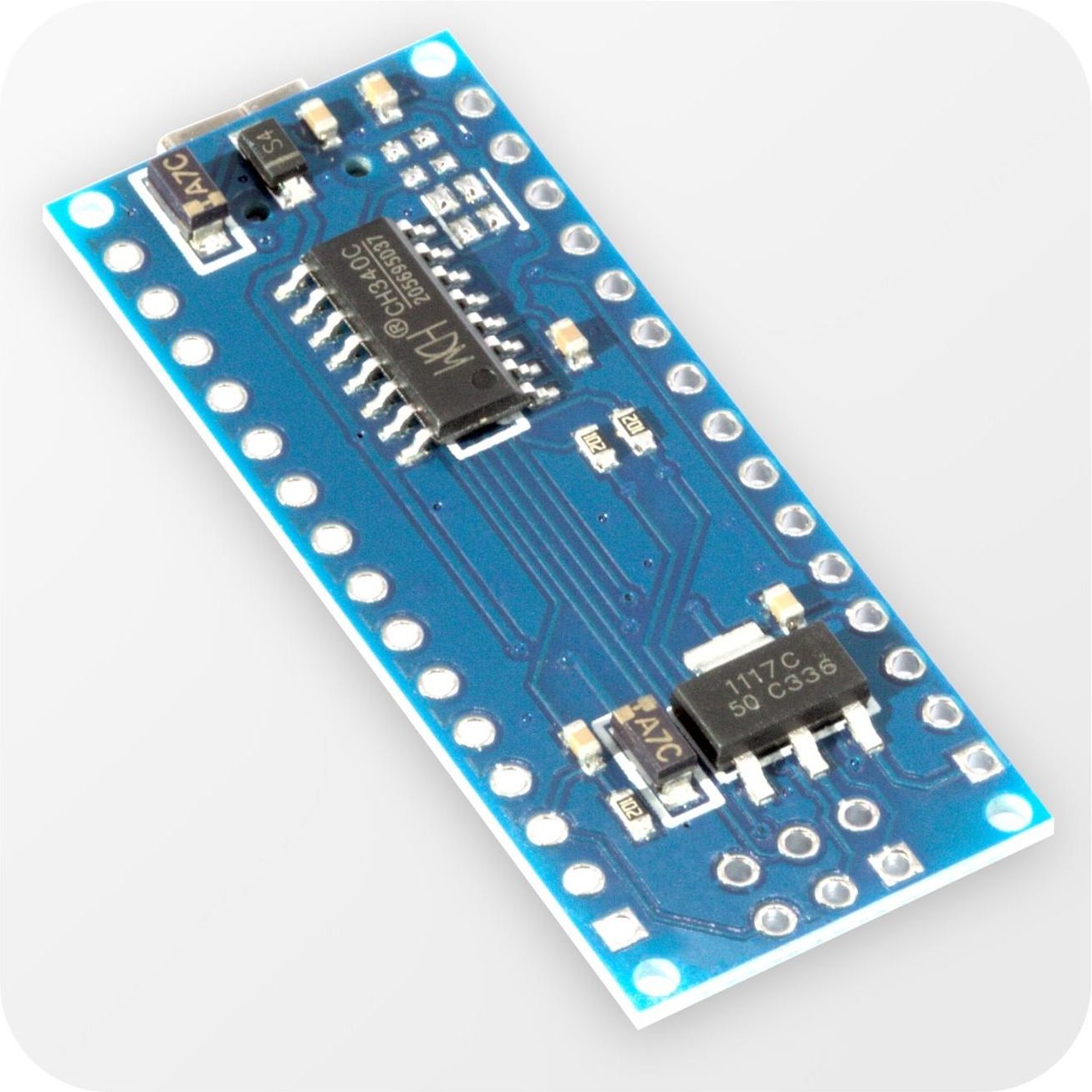

• Konwerter CH340G
• Taktowanie 16Mhz
• Logika: 5V
• 32kB pamięci Flash
• EEPROM 1kB
• SRAM 2kB
• Porty I/O; 14
• Piny PWM: 6 (a maksymalnie nawet 9 przy wykorzystaniu pinów D0/D1/D2)
• Złącze USB mini-B do programowania bezpośrednio z komputera
• Złącze ISP6 do programowania programatorem
• Wymiary płytki: 43 x 18 mm
• Masa: 6 gram

Zasilanie i pobór prądu Nano V3:

• Maksymalne obciążenie prądowe pinów: 40mA chwilowo lub 20mA w sposób ciągły.
• Maksymalne sumaryczne obciążenie na wszystkich pinach: 200mA.
• Sam procesor podczas pracy na 5V pobiera ok. 2.5mA
• Cała płytka pobiera ok. 230 mA, głównie ze względu na LED-y i konwerter USB.

Teoretycznie można uzyskać pobór prądu mniejszy niż 3uA w trybie "deep sleep", jednak wymaga to usunięcia diod LED.Opcje zasilania (nie stosować dwóch jednocześnie):

• 5V przez USB
• 5 - 5.5V przez pin 5V, wyłącznie ze stabilizowanego źródła
• 7-9V przez VIN (teoretycznie do 12V, ale zalecamy mniej ze względu na możliwość przegrzania się stabilizatora - to samo dotyczy oryginalnego Nano)

Uwaga! Nie należy używać Nano jako zasilacza dla zewnętrznych elementów lub urządzeń - dotyczy to zwłaszcza serw, silników, przekaźników. Może to spowodować przepalenie regulatora napięcia i/lub samego mikroprocesora, a w przypadku zasilania z USB komputera/laptopa może spowodować uszkodzenie kontrolera USB na płytce i portu USB na płycie komputera/laptopa.Radzimy zasilać elementy i urządzenia podłączone do Nano z zewnętrznego źródła zasilania (z zachowaniem wspólnej masy), a pinów Nano używać wyłącznie do podawania sygnału sterującego. Bezpośrednio z pinów Nano można ewentualnie zasilać małą diodę LED poprzez zabezpieczający rezystor.Zawartość oferty:

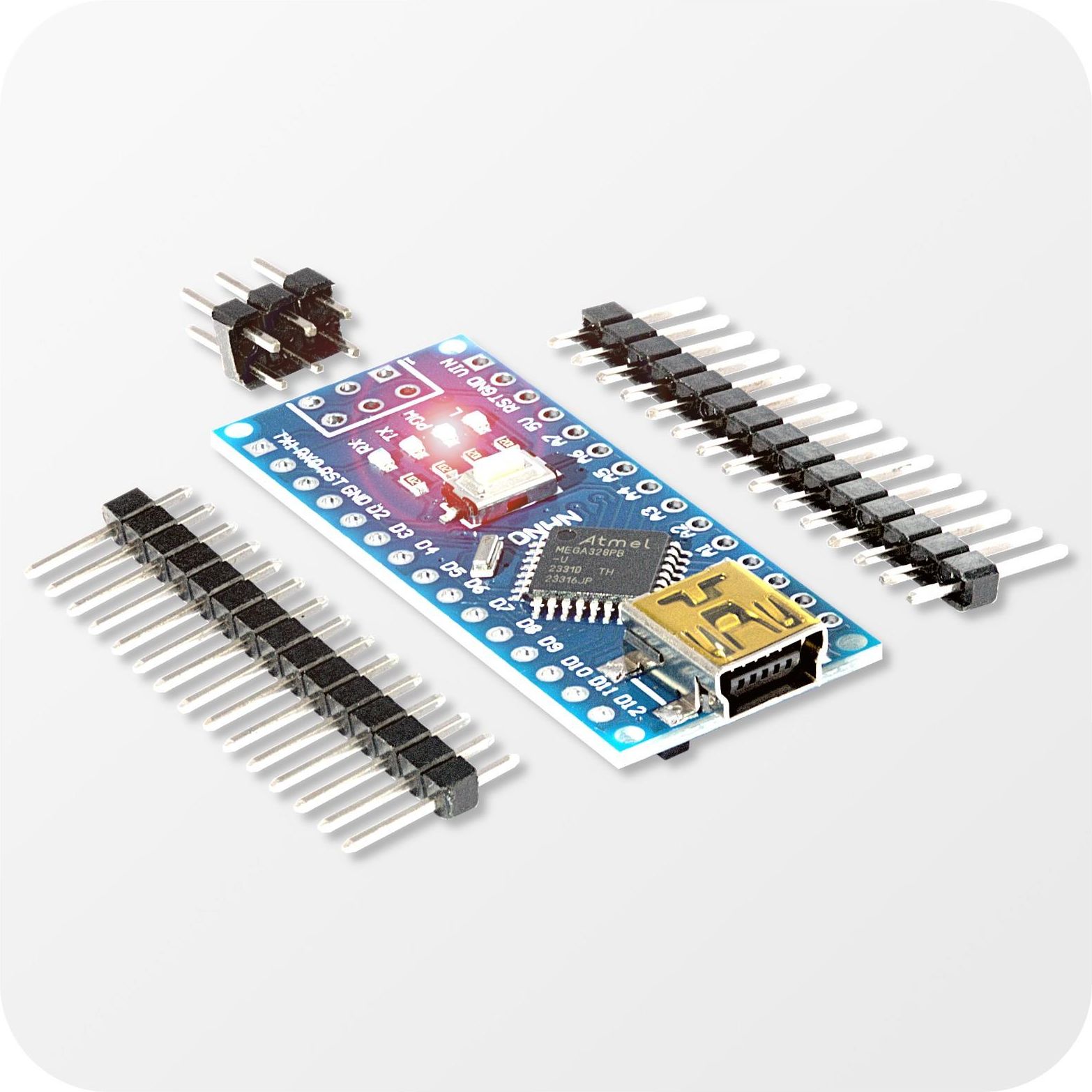

• Płytka Nano V3 w antystatycznym opakowaniu
• Listwy goldpin do samodzielnego wlutowania w razie potrzeby

Kabel USB micro, odpowiedni do wgrywania programów jest dostępny w innej naszej ofercie.Inne propozycje:⭐️ Jeśli szukasz Nano z wlutowanymi goldpinami, taka wersja również jest dostępna jako wariant tej oferty.⭐️ Jeżeli potrzebujesz szybszego procesora i wększej pamięci, wypróbuj Mega2560 Pro.⭐️ Jeżeli do tego potrzebna Ci łączność WiFi, sprawdź mikrokontrolery ESP32 w naszych ofertach.Przykłady zastosowań Nano V3Stacje pogodowe i czujniki środowiskoweNano V3 jest idealnym wyborem dla tworzenia kompaktowych, ale funkcjonalnych stacji pogodowych DIY. Dzięki swojej zdolności do łatwej integracji z różnymi czujnikami i modułami, umożliwia hobbystom i pasjonatom nauk o Ziemi tworzenie zaawansowanych systemów monitorowania warunków atmosferycznych.Automatyka domowaW automatyce domowej Nano jest często wykorzystywane do tworzenia inteligentnych systemów, które poprawiają komfort, bezpieczeństwo i efektywność energetyczną domów. Rozwiązania oparte o Nano potrafią zapewnić inteligentną kontrolę oświetlenia, automatycznie regulować temperaturę i wilgotność, odsłonić rolety, autoryzować kartę dostępu, a nawet włączyć grzałkę w akwarium i podlać kwiatki na balkonie.Mobilne roboty i autonomiczne pojazdyAutonomicznie poruszające się urządzenia wykorzystujące Nano mogą samodzielnie nawigować, unikając przeszkód, śledząc określone trasy i wykonywać zadania, takie jak transport materiałów. Dzięki wbudowanym generatorom PWM Nano zapewni sterowanie kołowym lub gąsienicowym układem napędowym, który pozwoli robotowi poruszać się w różnych środowiskachSterowanie oświetleniem LED - wspomniane wyżej wyjścia PWM można zastosować jako kontrolery do taśm LED oraz tworzyć za ich pomocą dynamiczne efekty świetlne.Drukarki 3D i obrabiarki cyfroweNano znalazło sobie trwałe miejsce jako sterownik do drukarek 3D. Popularne rozszerzenie CNC Shield za pomocą Nano i trzech sterowników silników krokowych jest też używane do sterowania obrabiarkami do grawerowania, czy prostymi maszynami Pick & Place.Jak (nie) zepsuć Nano V3?Niewielkie rozmiary i cena płytki powodują, że Nano jest dość prostym urządzeniem, które nie posiada wymyślnych zabezpieczeń i wymaga uwagi przy eksperymentowaniu. Praktycznie pewnym sposobem na "usmażenie" płytki jest:

• Podanie na pin 5V napięcia wyższego niż 5V
• Podanie na pin 3.3V napięcia wyższego niż 3,3V
• Zwarcie VIN z GND
• Zwarcie dowolnego pinu sygnałowego z GND lub pinów ze sobą
• Podanie na dowolny pin sygnałowy napięcia większego niż 5.5V
• Odwrócenie polaryzacji zasilania VIN/GND

Nano powinno być zasilane wyłącznie z USB (5V) lub z pinu VIN. Piny 3.3V i 5V nie służy do zasilana Nano, a jedynie do zasilania innych elementów, czujników, wyświetlaczy etc. przy zachowaniu maksymalnej dopuszczalnej wielkości pobieranego prądu. Tym niemniej, z zewnętrznego stabilizatora napięcia 5V najwygodniej jest zasilać Nano właśnie poprzez pin 5V, ale w takim wypadku nie wolno zasilać żadnych elementów/czujników/urządzeń z pinu VIN.Działaniami, które mogą spowodować uszkodzenie płytki są:

• Zasilanie jakichkolwiek elementów/urządzeń z VIN przy jednoczesnym zasilaniu Nano z pinu 5V
• Zasilanie Nano z VIN napięciem wyższym niż 7-9V przy jednoczesnym zasilaniu przez USB
• Zasilanie jakichkolwiek elementów/urządzeń z dowolnego pinu Nano zasilanego napięciem 12V lub zbliżonym, podanyn na VIN (stabilizator przy 12V traci ok. 0,25W w postaci ciepła zasilając samo Nano; przy poborze dodatkowych 30-40mA wyłączy się lub spali)
• Próba poboru prądu większego niż 40mA (20mA w sposób ciągły) z jakiegokolwiek pinu cyfrowego lub analogowego. W szczególności: serwa i silniki absolutnie nie mogą być zasilane bezpośrednio z Nano.
• Próba pobodu prądu większego niż 200mA sumarycznie z dowolnych pinów Nano

Jeśli tylko nie będzie poddane w/w działaniom, Nano V3 jest solidną, sprawdzoną i pracującą bezawaryjnie płytką mikrokontrolera dla eksperymentatorów, wynalazców i konstruktorów. Jednocześnie jest to płytka z definicji przeznaczona do eksperymentów i prototypowania. Nie bierzemy odpowiedzialności za ewentualne szkody spowodowane jej niewłaściwym użyciem, przeciążeniem pinów lub układu zasilającego.UwagaNiniejszy produkt jest dostarczany jako komponent urządzeń prototypowych i nie może być traktowany jako gotowe urządzenie końcowe. Jest przeznaczony główniedla twórców, hobbystów i profesjonalistów jako część składowa prototypów innych urządzeń, natomiast w przypadku integracji w urządzeniu końcowym i wprowadzeniu go na rynek ostateczna odpowiedzialność za zapewnienie zgodności z obowiązującymi przepisami prawnymi, dyrektywami i normami, spoczywa na osobie dokonującej takiej integracji. mniej
