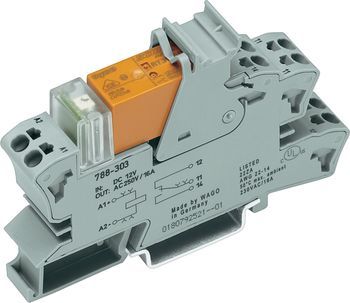

WAGO Przekaźnik przemysłowy 788-304

WAGO Przekaźnik przemysłowy 788-304 - Opis

Podstawka z wtykanym przekaźnikiem i wskaźnikiem statusu.

Dane techniczne:

kolor: szary

znak zgodności: CE

stopień zanieczyszczenia (1): 3

napięcie znamionowe EN (1): 250V

napięcie znamionowe udarowe (1): 4kV

czas zadziałania styku typowo: 8 ms

trwałość mechaniczna: 30 x 106 cykli łączeniowych

czas odpadania styku typowo: 6 ms

nominalny prąd wejściowy (In) (cewka 20 °C): 19,1 mA

moc robocza: 400 mW typowo

zakres napięcia wejściowego: UN ± 10 %

maksymalne napięcie łączeniowe: 250 V AC

maksymalna moc łączeniowa (przy obc. rezystancyjnym): 4 kVA AC, DC patrz krzywa obciążalności zestyku

zalecana minimalna moc łączeniowa: 12 V DC / 10 mA

maksymalna częstość załączania z obciążeniem / bez obciążenia: 6 min-1 / 1200 min-1

czas drgania styku typowo: 6 ms

nominalny rodzaj pracy: 100 % cyklu

wytrzymałość napięciowa zestyk-cewka (AC, 1 min): 5 kVsk.

wytrzymałość napięciowa - otwarty zestyk (AC, 1 min.): 1 kVsk.

nominalne napięcie wejściowe (UN): 24 V DC

maksymalny prąd długotrwały: 16 A

maksymalny prąd załączeniowy: 4 s 30 A (AC)

typ przekaźnika: RT 1

stopień ochrony: IP20

technika podłączania przewodu (1): Push-in CAGE CLAMP®

jednodrutowy, montaż przy pomocy narzędzi:0,34 … 2,5 mm²

długość odizolowania przewodu: 9 … 10 mm

materiał styku: AgNi 90/10

obciążenie ogniowe: 0.915MJ

szerokość: 15 (...) więcej mm

wysokość: 54 mm

wysokość od górnej krawędzi szyny: 54 mm

głębokość: 86 mm

temperatura składowania: -40 °C ... +70 °C

normy / wymagania: EN 61140; EN 50178 (788-307: UL 508, maksymalnie 40 °C/10 A)

rodzaj montażu: szyna TS 35

dopuszczalna temperatura otoczenia przy UN: -25 °C ... +50 °C

Wskazówka:

Przy załączaniu obciążeń indukcyjnych zestyki i cewki przekaźników muszą być chronione przy pomocy środków ochrony przeciwprzepięciowej! mniej
