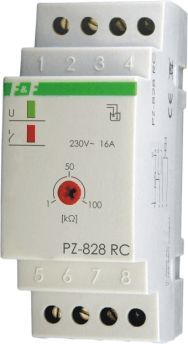

F&F Pabianice Przekaźnik Kontroli Poziomu Cieczy ( PZ-828 RC )

F&F Pabianice Przekaźnik Kontroli Poziomu Cieczy ( PZ-828 RC ) - Opis

Przekaźnik zalania z regulacją czułości sondy PZ-828 RC, montaz na szynie DIN,styk: 1NO/NC 230VPrzekaźnik kontroli poziomu cieczy

- z regulacją czułości przez użytkownika,
- jednostanowy,
- w komplecie z sondą PZ.
Wykrywa ciecze przewodzące prąd elektryczny na poziomie zamontowania sondy zalania.
UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD
Działanie
W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.
Sposób podłączenia sondy
Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Dzięki temu możliwe jest szybkiewykrycie awarii (zalania pomieszczenia cieczą) z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).

Przewód sondy można przedłużyć do 100 m.

Pod wejście 5-6 można podłączyć do 10 sond - szeregowo lub równolegle:
* szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić jednocześnie zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał

* równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu (...) więcej punktach - musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność).

Uwaga!
Zaciski 5-6 są separowane od sieci.

Przekaźnik w komplecie z sondą PZ.

• Napięcie zasilania: 230 V AC
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Czułość - regulowana: 1÷100 kΩ
• Współpraca z wodą deszczową: NIE
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zalania: 1 x PZ
• Zaciski sondy: separowane od sieci transformatorem
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
