Uni-T Mostek Pomiarowy Lcr Rlc Ut622C

Uni-T Mostek Pomiarowy Lcr Rlc Ut622C - Opis

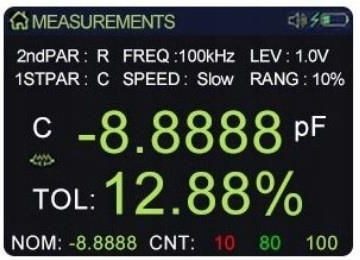

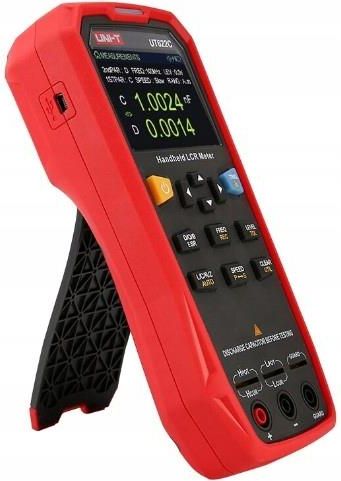

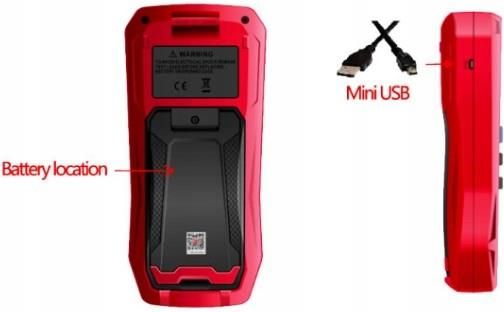

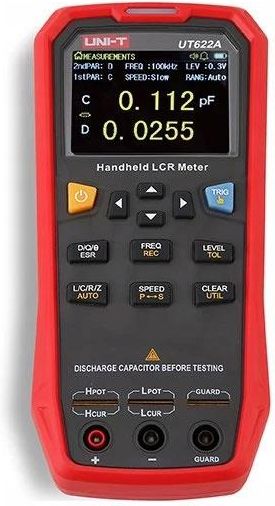

UT622C mostek pomiarowy LCR RLCUT622C LRC to ręczny miernik komponentów - cewek, rezystorów i kondensatorów oraz ich drugorzędnych właściwości: D (współczynnik strat), Q (współczynnik jakości), Θ (kąt fazowy w stopniach), Θ (kąt fazowy w radianach) i ESR (równoważna rezystancja szeregowa lub równoległa).Parametry komponentów są mierzone napięciem przemiennym o wybieralnej częstotliwości 100, 120, 1000, 10000 Hz i wybieralnej amplitudzie 0,1 Vrms, 0,3 Vrms, 1,0 Vrms przy impedancji wyjściowej źródła sygnału 100 Ω. Najwyższa dokładność pomiaru to 0,1%.Urządzenie posiada intuicyjny wyświetlacz TFT LCD o przekątnej 2,8 cala i regulowanej jasności podświetlenia w dziesięciu stopniach, wbudowaną baterię Li-Pol o dużej pojemności 1800mAh oraz złącze miniUSB do ładowania i przesyłania danych do komputera. Maksymalna wartość wyświetlacza przy pomiarze parametrów pierwotnych to 99999, a minimalna przy pomiarze parametrów wtórnych to 0,0001.Ze względu na zaawansowanie technologiczne urządzenie nadaje się również do użytku profesjonalnego - w połączeniu z komputerem (PC) tworzy stanowisko do sortowania komponentów według określonych parametrów i znajduje zastosowanie na liniach produkcyjnych, laboratoriach itp.Tryb nagrywaniaTryb nagrywania może być używany do statystyk danych aby dynamicznie uzyskać średnią, maksymalną, minimalną i liczbę rekordówTryb tolerancjiDo sortowania komponentów można użyć trybu tolerancji. Można ustawić wartość nominalną, granicę tolerancji, (...) więcej alarm, wskaźnik LED i licznik, procentowe odchylenie między zmierzoną wartością głównego parametru, a wartość nominalną można obliczyć dla porównania kwalifikowanego i niekwalifikowanego, wyświetlić wyniki dyskryminacji GO/NG.Zakres tolerancji: 1% ~ 20%Szybkość testu: 20 razy/s (szybko), 5 razy (med), 2 razy/s (wolno)3-terminalowe i 5-terminalowe porty testoweObsługuje test z trzema końcówkami, test z pięcioma końcówkami i rozszerzenie linii testowej Kelvina.Umożliwiaj zarówno wygodne testowanie, jak i wymagania dotyczące bardzo precyzyjnych testów.Wprowadzenie do panelu funkcyjnego1. Wyłącznik zasilania: długie naciśnięcie, aby włączyć, krótkie naciśnięcie, aby wyłączyć;2. Klawisze strzałek: wybierz klawisze obsługi menu3. Klawisz wyzwalacza: wyzwalacz/wybierz tryb wyzwalania4. D/Q/θ/ESR: wybór parametrów drugorzędnych5. FREQ/REC: częstotliwość 100Hz, 120Hz, 1kHz, 10kHz, 100kHz wybór i przycisk trybu nagrywania.6. POZIOM/TOL: 0,1 V, 0,3 V, 1 V, przyciski trybu przełącznika i tolerancji7. L/C/R/Z/AUTO: główne parametry i automatyczna identyfikacja.8. PRĘDKOŚĆ/PS: Test prędkości i równoważny przycisk przełącznika trybu;9. CLEAR/UTIL: CLEAR jasne i praktyczne menu konfiguracyjne UTIL.Dane techniczne:

• miernik RLC parametrów pierwotnych i wtórnych komponentów - duży podświetlany, intuicyjny wyświetlacz TFT LCD, 10 poziomów jasności- zakres wyświetlania to maksymalnie 99999- maksymalna dokładność 0,1%- możliwość doboru komponentów zgodnie z określoną tolerancją- pomiar napięciem zmiennym 100, 120, 1000 lub 100 000 Hz- do wyboru napięcie pomiaru amplitudy 0.1Vrms, 0.3Vrms, 1.0Vrms- wybór trybu równoważnego (dla Z 10kΩ równolegle)- automatyczna identyfikacja komponentów- wbudowany akumulator Li-Pol o dużej pojemności: 1800 mAh- zasilanie + ładowanie: zasilacz 5V ± 0,25V, 1A- praca na jednym ładowaniu baterii: typowo 8 godzin- funkcje w trybie nagrywania i statystyki danych: AVG, MAX, MIN- sygnał dźwiękowy przy naciskaniu przycisków: tak, możliwość włączenia/wyłączenia- możliwość zablokowania przycisków: tak- automatyczne wyłączanie : tak po 5, 15, 30, 60 minutach lub wył- interfejs danych: mini USB- szybkość transmisji danych do PC: 9600/19200/38400 bodów- porównanie alarmów akustycznych i optycznych wyników tolerancji: wył., pass, fail- wybór alarmu dźwiękowego: krótki, długi, dwa krótkie- reset testera rozwarcie lub zwarcie: tak- ustawienie wartości tolerancji od nominalnej: 1% do 20%, domyślnie 5%- zliczanie składników: wszystkie, zgodne, niezgodne zgodny
• Zakres pomiaru pierwotnych parametrów impedancji:

typ // zakres wyświetlania // minimalna rozdzielczość na zakresieindukcyjności L // 0,001 μH do 9999,9 H // 1 / 0,1 / 0,01 / 0,001 μHpojemność C // 0,001 pF do 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pFrezystancja R // 0,0001 Ω do 99,999 MΩ // 0,0001 Ωimpedancja ogólna Z // 0,0001 Ω do 99,999 MΩ // 0,0001 Ω

• Zakres pomiarowy parametrów impedancji wtórnej:

typ // zakres wyświetlania // minimalna rozdzielczość na zakresiewspółczynnik zaniku D // 0,0001 do 9,9999 // 0,0001współczynnik jakości Q // 0,0001 do 99999 // 0,0001kąt fazowy w stopniach Θ deg // -179,9 ° do 179,99 ° // 0,01°kąt fazowy w radianach Θ rad // -3,142 rad do 3,1416 rad // 0,001 radrównoważna rezystancja ESR // 0,01 mΩ do 999,99 Ω // 0,01 mΩZestaw zawiera:

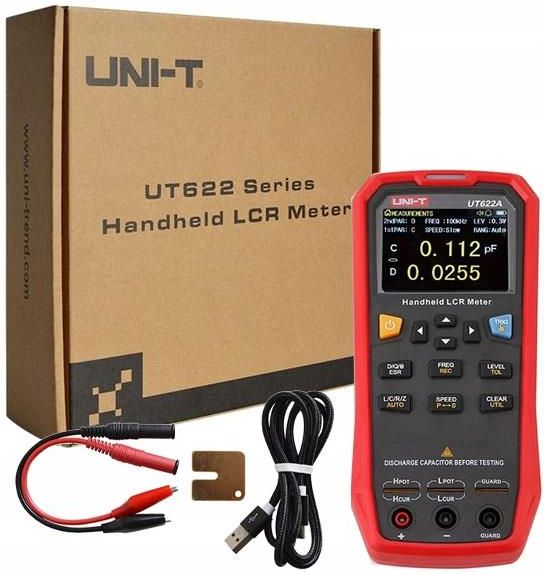

• urządzenie UT622C: 1 szt.
• kabel interfejsu USB: 1 szt.
• pozłacana płytka zwarciowa UTR-001: 1 szt.
• instrukcja użytkowania: 1 szt
