F&F Przekaźnik Kontroli Poziomu Cieczy Pz-829 Rc

F&F Przekaźnik Kontroli Poziomu Cieczy Pz-829 Rc - Opis

Przekaźnik kontroli poziomu cieczy dwu stanowy z regulacją czułości sond PZ-829 RC, montaz na szynie DIN,styk: 2x1NO/NC 230V- dwustanowy (min/max),
- regulacja czułości,
- 3 x sonda PZ2.

Przekaźniki PZ-829 wykrywają obecność cieczy przewodzących prąd elektryczny na poziomach zamontowania sond zalania.
Utrzymują stany minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.
UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD

Działanie
Po spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7. Sposób podłączenia sondSondy elektrodowe (3 szt.) podłączane przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m.Uwaga!
Zaciski 4-5-6 są separowane od sieci.

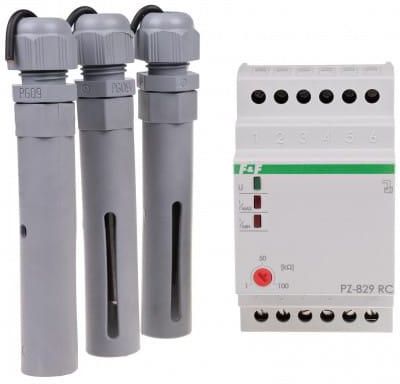

Przekaźnik w komplecie z sondą PZ2

• Napięcie zasilania: 230 V AC
• Element wykonawczy: 2 × przekaźnik
• Maksymalny prąd obciążenia: 2 × 16 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: TAK
• Czułość - regulowana: 1÷100 kΩ
• Współpraca z wodą deszczową: NIE
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zalania: 3 x PZ2 (...) więcej
• Opóźnienie przełączenia styku dla punktu MIN: 1÷2 s
• Opóźnienie przełączenia styku dla punktu MAX: maks. 5 s
• Zaciski sond: separowane od sieci transformatorem
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
