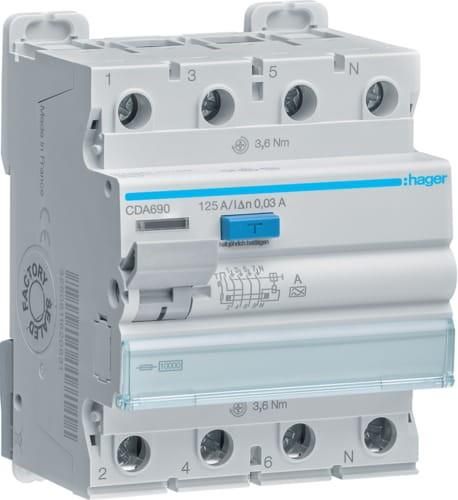

Hager Rccb Wyłącznik Różnicowoprądowy 3P+N 125A 30mA 10kA CDA690

Hager Rccb Wyłącznik Różnicowoprądowy 3P+N 125A 30mA 10kA CDA690 - Opis

Konstrukcja Liczba biegunów: 4 P Układ biegunów: 3P+N Montaż: Szyna DIN Elementy sterujące i wskaźniki Ze wskaźnikiem pozycji styku: tak Ze wskazaniem błędu: tak Charakterystyka elektryczna Napięcie znamionowe łączeniowe Ue (AC): 240 / 415 V Typ napięcia zasilającego: AC Częstotliwość: 50 Hz Napięcie Znamionowe napięcie izolacji Ui: 500 V Maksymalne napięcie pracy: 456 V Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V Prąd Znamionowy prąd różnicowy dI: 30 mA Prąd znamionowy In: 125 A Znamionowy prad wyładowczy (In 8/20µs): 3 kA Znamionowa zdolność załączania i wyłączania Im: 1250 A Znamionowy warunkowy prąd zwarciowy Inc zgodnie z PN-EN 61008-1: 10 kA Prąd / Temperatura Prąd znamionowy w temperaturze -25°C: 125 A Prąd znamionowy w temperaturze -20°C: 125 A Prąd znamionowy w temperaturze -15°C: 125 A Prąd znamionowy w temperaturze -10°C: 125 A Prąd znamionowy w temperaturze -5°C: 125 A Prąd znamionowy w temperaturze 0°C: 125 A Prąd znamionowy w temperaturze 5°C: 125 A Prąd znamionowy w temperaturze 10°C: 125 A Prąd znamionowy w temperaturze 15°C: 125 A Prąd znamionowy w temperaturze 20°C: 125 A Prąd znamionowy w temperaturze 25°C: 125 A Prąd znamionowy w temperaturze 30°C: 125 A Prąd znamionowy w temperaturze 35°C: 125 A Prąd znamionowy w temperaturze 40°C: 125 A Prąd znamionowy w temperaturze 45°C: 120 A Prąd znamionowy w temperaturze 50°C: 115 A Prąd znamionowy w temperaturze 55°C: 110 A Prąd znamionowy w temperaturze 60°C: 100 A Prąd znamionowy w temperaturze 65°C: 95 A Prąd znamionowy w temperaturze 70°C: 90 A Częstotliwość Częstotliwość (zakres do ETIM): 50 Hz (...) więcej Moc Całkowite straty mocy dla prądu znamionowego: 29,2 W Zadziałanie Krótkozwłoczny: nie Wytrzymałość Wytrzymałość elektryczna (liczba cykli): 10000 Wytrzymałość mechaniczna (liczba cykli): 20000 Wymiary Głębokość produktu: 70 mm Wysokość produktu: 85 mm Szerokość produktu: 72 mm Wymiary: 1 Instalacja / Montaż Łatwość demontażu aparatów modułowych: tak Możliwość demontażu od dołu: nie Pozycja montażowa produktu 360°: tak Podłączenie Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 35 mm² Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 50 mm² Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 50 mm² Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 35 mm² Wyposażenie Quick Connect: nie Selektywność: nie Akcesoria dodatkowe: tak Pokrywa zacisków: nie Przeźroczysta osłona pola opisowego: tak Norma Norma: EN 61008-1, IEC 61008-1 Dyrektywa europejska WEEE: dotyczy Bezpieczeństwo Stopień ochrony: IP20 Typ wyłącznika różnicowoprądowego: A Odporność na napięcie udarowe zgodnie z IEC 60947-3: 6000 V Warunki użytkowania Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2 mniej
