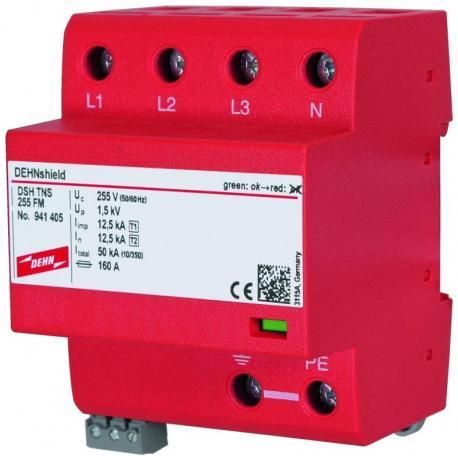

Dehn Ogranicznik Przepięć Dehnshield 941405DEH

Dehn Ogranicznik Przepięć Dehnshield 941405DEH - Opis

Wielobiegunowy, zoptymalizowany pod kątem zastosowań ogranicznik kombinowany DEHNshield typu 1 + typu 2 z iskiernikiem, zgodny z normą EN 61643-11 Oszczędzająca miejsce technologia iskiernikowa z tylko 1 HP / biegun umożliwia kompaktową konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją strefy ochrony odgromowej w interfejsach 0A-2.Cechy produktu:Gotowy do podłączenia, zoptymalizowany pod kątem zastosowania ogranicznik kombinowany typu 1 + typu 2 oparty na iskiernikachOszczędzająca miejsce technologia iskiernika z tylko 1 HP / biegun umożliwia kompaktową konstrukcjęSpełnia minimalne wymagania dotyczące zdolności odprowadzania prądu piorunowego zgodnie z VDE 0100-534Umożliwia kompaktowe wyrównanie potencjałów piorunowych, w tym ochronę urządzeń końcowychZdolność rozładowania do 50 kA (10/350 µs)Wskazanie funkcji/usterki poprzez zielone/czerwone oznaczenie w okienku podgląduWysoka zdolność gaszenia prądu następczego (Ifi= 25 kAeff)Dane techniczne:SPD zgodnie z EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Klasa I + Klasa IIEnergetycznie skoordynowany efekt ochronny do urządzenia końcowego (? 5 m): Typ 1 + Typ 2 + Typ 3Napięcie znamionowe AC (UN): 230 / 400 V (50 / 60 Hz)Maksymalne ciągłe napięcie AC (UC): 255 (50 / 60 Hz)Prąd piorunowy (10/350 µs) [L1+L2+L3+N-PE] (Itotal): 50 kAEnergia właściwa [L1+L2+L3+N-PE] (W/R): 625,00 kJ/OhmPrąd piorunowy (10/350 µs) [L, N-PE] (Iimp): 12,5 kAEnergia (...) więcej właściwa [L, N-PE] (W/R): 39,06 kJ/OhmZnamionowy prąd upływowy (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (In): 12,5 / 50 kAPoziom ochrony [L-PE]/[N-PE] (UP): ? 1,5 / ? 1,5 kVZdolność gaszenia prądem szczątkowym AC (Ifi): 25 kAeffOgraniczenie prądu następczego / selektywność: Brak zadziałania bezpiecznika gG 35 A do 25 kAeff (prosp.)Czas reakcji (tA): ? 100 nsMaks. zabezpieczenie nadprądowe po stronie sieci: 160 A gGNapięcie TOV [L-N] (UT) ? Charakterystyka: 440 V / 120 min ? WytrzymałośćZakres temperatur pracy (TU): -40 °C ... +80 °CWskaźnik działania / usterki: zielony / czerwonyLiczba portów: 1Przekrój połączenia (L1, L2, L3, N, PE, 9) (min.): 1,5 mm2 lite / drobnożyłowePrzekrój połączenia (L1, L2, L3, N, PE, 9) (maks.): 35 mm2 skrętka / 25 mm2 drobna skrętkaMontaż na: 35 mm szyna montażowa zgodna z EN 60715Materiał obudowy: tworzywo termoplastyczne, kolor czerwony, UL 94 V-0Miejsce instalacji: WnętrzeStopień ochrony: IP 20Wymiary montażowe: 4 TE, DIN 43880Atesty: KEMAStyki FM / typ styku: styk przełącznyZdolność łączeniowa AC: 250 V / 0,5 AZdolność łączeniowa DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 APrzekrój połączenia dla zacisków FM: maks. 1,5 mm2 lite / drobnożyłoweWaga: 428 g DEHN Ogranicznik kombinowany DSH TNS 255 FMProducent:DEHNOznaczenie:Ogranicznik kombinowany TN-S-Sys, Typ 1+2Typ:DSH TNS 255FM Forma zasilania DC:nieForma zasilania IT:nieForma zasilania TN:nieForma zasilania TN-C:nieForma zasilania TN-C-S:nieForma zasilania TN-S:takForma zasilania TT:nieForma zasilania inne:nieLiczba biegunów:4Prąd udarowy piorunowy (10/350 µs): 50 kAMaksymalne napięcie ciągłe AC:255 VNapięcie znamionowe AC:230 VStopień ochrony:1,5 kVStopieńochrony L-N:1,5 kVStopień ochronyL-PE:1,5 kVStopień ochrony N-PE:1,5 kVZdolność gaszenia prądu resztkowego:25 kAEnergia właściwa (W/R):625 kJ/OhmMaks. Zabezpieczenie nadprądowe Okablowanie (bezpiecznik): 160 AMaks. Zabezpieczenie nadprądowe okablowania V (bezpiecznik):100 ATyp montażu:Szyna TH35Rozmiar:4 TEMaks. Przekrój przewodu sztywny (jednodrutowy/wielodrutowy):35 mm²Maks. Przekrój przewodu elastyczny (drobnożyłowy):25 mm²Zdalna sygnalizacja:takSygnalizacja na urządzeniu:optycznaKlasa testowa:Typ 1 i 2Zintegrowany bezpiecznik rezerwowy:nieEnergetycznie skoordynowany efekt ochronny dla urządzenia końcowego:takTechnologia iskiernika przełączającego napięcie: takOdczep napięciowy z zabezpieczeniem nadprądowym:nie Stopieńochrony (IP):IP20 Ogranicznik kombinowany DEHN DSH TNS 255 FM: Dalsze szczegóły Wielobiegunowy, zoptymalizowany pod kątem zastosowania ogranicznik kombinowany DEHNshield, typ 1 + typ 2 zgodnie z EN 61643-11 na bazie iskiernika. Oszczędzająca miejsce technologia iskiernikowa z tylko 1 HP / biegun umożliwia kompaktową konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją stref ochrony odgromowej w interfejsach 0A 2. W zestawie: Ogranicznik kombinowany DEHN TN-S-Sys, typ 1+2 DSH TNS 255 FM, opakowanie jednostkowe: 1 sztuka, EAN: 4013364275331 DEHN 941405 Ogranicznik kombinowany typ 1 + typ 2 | Nr producenta: 01240300 | EAN: 4013364275331 | Typ produktu: Nowy | DEHNshield® wielobiegunowy ogranicznik kombinowany. zoptymalizowany pod kątem zastosowania. do ochrony niskonapięciowych instalacji odbiorczych przed przepięciami. nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją strefy ochrony odgromowej w interfejsach 0A-2. ogranicznik typu 1 zgodnie z EN 61643-11. gotowy do podłączenia. zoptymalizowany pod kątem zastosowania ogranicznik kombinowany oparty na iskiernikach. oszczędność miejsca w kompaktowych i prosto wyposażonych instalacjach elektrycznych o ograniczonych wymaganiach technicznych. do ochrony budynków mieszkalnych i do zastosowań specjalnych. umożliwia ochronę urządzeń końcowych. Wydajność ogranicznika do 50KA (10/350). DEHNshield® DSH TNS gotowy do podłączenia. zoptymalizowany pod kątem zastosowań. Typ 1 + typ 2 dla systemów TN-S. (wariant obwodu 4-0) Wielobiegunowy, zoptymalizowany pod kątem zastosowania ogranicznik DEHNshield®. Typ 1 + typ 2 zgodnie z normą EN 61643-11 na bazie iskiernika. Technologia bezwydmuchowego iskiernika z tylko 1 HP / biegun umożliwia kompaktową, oszczędzającą miejsce konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją strefy ochrony odgromowej w interfejsach 0A? 2. | Kategoria: Nowy Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Typ sieci DC nie, typ sieci IT nie, typ sieci TN nie, typ sieci TN-C nie, typ sieci TN-C-S nie, typ sieci TN-S tak, typ sieci TT nie, inny typ sieci nie, liczba biegunów 4, Prąd udarowy piorunowy (10/350 μs) 50 kA, Maksymalne napięcie ciągłe AC 255 V, Napięcie znamionowe AC 230 V, Poziom ochrony 1,5 kV, Poziom ochrony L-N 1,5 kV, Poziom ochrony L-PE 1,5 kV, Poziom ochrony N-PE 1,5 kV, Zdolność gaszenia po prądzie 25 kA, Energia właściwa (W/R) 625 kJ/Ohm, Typ montażu szyna DIN TH35, Wielkość konstrukcyjna 4 TE, Sygnalizacja zdalna tak, Sygnalizacja na urządzeniu optycznie, Klasa testu typ 1 i 2, Zintegrowane zabezpieczenie wejścia nie, Technologia iskiernika z przełączaniem napięcia tak, Odczep napięciowy zabezpieczony przed przetężeniem nie, Stopień ochrony (IP) IP20 zoptymalizowany pod kątem zastosowania ogranicznik kombinowany 941405 DSH TNS 255 FM DEHNshield (941405) mniej
